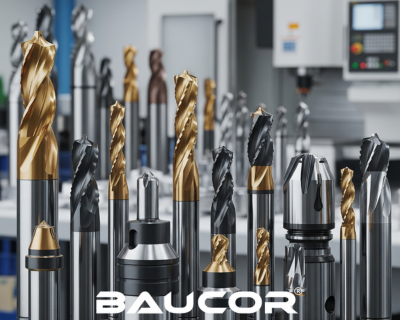

Que tipo de ferramentas de corte CNC utilizamos na maquinagem CNC?

Tipos de ferramentas de corte CNC utilizadas no processo de maquinação

Se está envolvido no mundo da produção, engenharia, ou apenas aprecia a magia da precisão, provavelmente já ouviu falar de maquinação CNC. É a espinha dorsal da produção moderna, capaz de produzir peças incrivelmente complexas e precisas a uma velocidade vertiginosa. Mas o que é que faz estas máquinas incríveis funcionar, ou mais exatamente, cortar? Tudo se resume aos heróis não celebrados: as ferramentas de corte CNC.

O Maestro da Remoção de Material: Compreender as ferramentas de corte CNC

Na sua essência, a maquinagem CNC (Controlo Numérico Computadorizado) envolve a remoção de material de uma peça de trabalho para criar uma forma desejada. Este processo subtrativo é realizado por várias ferramentas de corte, cada uma com geometrias, materiais e revestimentos únicos, concebidos para se destacarem em diferentes operações e em diferentes materiais. A seleção da ferramenta certa é fundamental para obter um desempenho, uma vida útil e um acabamento superficial óptimos. Utilizar a ferramenta errada é como tentar cortar um bife com uma faca de manteiga - tecnicamente possível, mas altamente ineficiente e frustrante!

Os cavalos de batalha da oficina: Ferramentas de corte CNC comuns

Vamos explorar algumas das ferramentas de corte CNC mais frequentemente utilizadas num centro de maquinação moderno:

1. Fresas de topo: As versáteis e versáteis

Se há uma ferramenta que provavelmente está no arsenal de todas as fresadoras CNC, é a fresa de topo. Estas são ferramentas de corte cilíndricas com arestas de corte tanto na extremidade como nos lados, o que as torna incrivelmente versáteis. Podem mover-se axialmente (mergulho) e radialmente (fresagem lateral) para remover material. Pense nelas como o canivete suíço da fresagem.

Tipos de fresas de topo:

• Fresas de topo planas (Fresas de topo quadradas): Estas têm um fundo plano e cantos afiados, tornando-as ideais para criar superfícies planas, ombros quadrados, ranhuras e bolsos. São a sua escolha para fresagem de uso geral.

• Fresas de topo de ponta esférica: Com uma ponta de corte hemisférica, são perfeitas para contorno 3D, escultura e criação de superfícies suaves e curvas. São essenciais para o fabrico de moldes, componentes aeroespaciais, e designs artísticos. Se estiver a fazer algo orgânico ou fluido, esta é a sua amiga.

• Fresas de topo de raio de canto (fresas de topo de ponta de touro): São como as fresas de topo planas, mas com um pequeno raio nos cantos. Este design ajuda a fortalecer a ferramenta, a reduzir as lascas e a melhorar o acabamento da superfície, especialmente em operações de semi-acabamento. É o melhor dos dois mundos - resistência e um acabamento mais suave.

• Fresas de topo para desbaste (fresas de topo onduladas/serrilhadas): Estas têm arestas de corte onduladas ou serrilhadas concebidas para remover rapidamente grandes volumes de material. Deixam um acabamento mais áspero, mas são incrivelmente eficientes para a remoção inicial de material, muitas vezes chamado de "desbaste". São os lutadores musculados da família das fresas de topo.

• Fresas de topo cónicas: Como o nome sugere, estas têm uma aresta de corte que afunila ao longo do seu comprimento. São utilizadas para criar paredes inclinadas, chanfros e para maquinar cavidades profundas com ângulos de inclinação.

Utilizações na maquinagem CNC:

As fresas de topo são utilizadas para uma vasta gama de operações, incluindo:

• Perfilagem e contorno de caraterísticas externas e internas.

• Criação de ranhuras e bolsas de várias formas e profundidades.

• Perfuração (fresagem de mergulho) e rampagem (entrada angular no material).

• Faceamento de superfícies mais pequenas.

2. Fresas de facear: Os niveladores de superfície

Quando é necessário criar uma superfície grande, plana e lisa, a Fresa de Facear entra no centro das atenções. Ao contrário das fresas de topo que cortam com a sua periferia e extremidade, as fresas de facear cortam principalmente com a sua face, que está posicionada perpendicularmente à superfície da peça de trabalho. Muitas vezes têm múltiplas pastilhas de metal duro intercambiáveis, permitindo altas taxas de remoção de material e excelentes acabamentos de superfície.

Principais caraterísticas e utilizações:

• Múltiplas pastilhas: As fresas de facear normalmente apresentam várias pastilhas de corte (muitas vezes feitas de metal duro) que são fixadas num corpo de ferramenta rígido. Quando uma pastilha se desgasta, pode ser indexada (rodada para uma aresta nova) ou substituída, prolongando a vida útil da ferramenta e reduzindo os custos.

• Elevada Taxa de Remoção de Material: Com múltiplas arestas de corte a penetrar no material em simultâneo, as fresas de facear são incrivelmente eficientes para remover rapidamente grandes quantidades de material de superfícies amplas.

• Acabamento de superfície superior: Devido ao seu design e ao amplo envolvimento das arestas de corte, as fresas de facear podem produzir superfícies muito planas e suaves, muitas vezes adequadas para peças acabadas ou como passo preparatório para operações de precisão subsequentes.

• Rigidez: As fresas de facear são concebidas para serem muito rígidas, minimizando a vibração e a vibração durante o corte pesado.

Utilizações na maquinagem CNC:

As fresas de facear são predominantemente utilizadas para:

• Achatamento e esquadrejamento de grandes superfícies em peças de trabalho.

• Preparar superfícies para operações de maquinagem subsequentes (por exemplo, perfuração, roscagem ou fresagem fina).

• Obter dimensões precisas e paralelismo em componentes grandes.

3. Brocas: Os fabricantes de furos

Apesar de parecerem básicas, as brocas em Ferramentas de Maquinação CNC são altamente especializadas. São concebidas para criar furos cilíndricos numa peça de trabalho. As operações de perfuração CNC exigem precisão, e vários tipos de brocas atendem a diferentes necessidades de perfuração.

Tipos de brocas:

• Brocas de torção: O tipo mais comum, usado para perfuração de furos de uso geral.

• Brocas de ponta: Utilizadas para criar uma indentação cónica, proporcionando um ponto de partida preciso para operações de perfuração subsequentes, evitando que a broca principal "ande".

• Brocas de ejeção: Concebidas para a perfuração de furos profundos, evacuando eficazmente as aparas.

• Brocas de centro: Utilizadas para criar um furo central para operações de torneamento num torno.

O mundo material: De que são feitas estas ferramentas?

O desempenho das ferramentas de corte CNC é fortemente influenciado pelo material de que são feitas. Os materiais mais comuns incluem:

• Aço de alta velocidade (HSS): Uma escolha económica, boa para maquinação de uso geral de materiais mais macios.

• Carboneto (Carboneto de Tungsténio):O material dominante para ferramentas de alto desempenho. É muito mais duro e resistente ao calor do que o HSS, permitindo velocidades de corte mais elevadas e uma vida útil mais longa da ferramenta, especialmente com ligas exóticas e aços endurecidos.

• Cerâmica: Extremamente dura e resistente ao calor, ideal para maquinação a alta velocidade de ferro fundido e aços endurecidos.

• Nitreto de Boro Cúbico (CBN): Perdendo apenas para o diamante em dureza, perfeito para maquinar materiais ferrosos muito duros.

• Diamante policristalino (PCD): O material de ferramenta mais duro, utilizado para maquinar materiais não ferrosos altamente abrasivos como o alumínio, grafite e compósitos.

Para além do material de base, vários revestimentos (como TiN, TiAlN, AlCrN) são aplicados às ferramentas para melhorar a sua dureza, lubricidade, resistência ao desgaste e resistência ao calor, prolongando ainda mais a sua vida útil e melhorando o desempenho.
