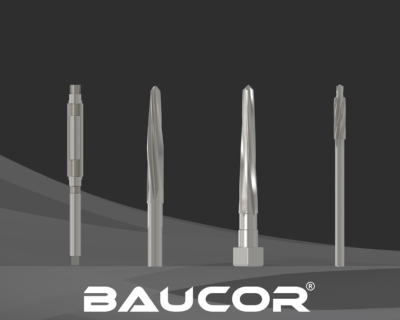

Tipos de ferramentas de escareador de precisão utilizadas na maquinagem

Diferentes Tipos de Alargadores para Operações de Maquinação Precisas

No campo da maquinação para obter tamanhos de furos muito precisos com acabamentos suaves, as Ferramentas de Alargamento de Precisão são o verdadeiro herói. Os alargadores são uma parte essencial de indústrias como a aeroespacial, a automóvel e a de fabrico de dispositivos médicos, onde até a mais ínfima diferença de dimensão pode causar problemas de desempenho e segurança.

Neste artigo, vamos percorrer os diferentes tipos de ferramentas de alargadores de precisão, as suas utilizações e como Fabricação de alargadores e os avanços dos alargadores personalizados estão a impulsionar a maquinagem moderna.

O que são ferramentas de alargamento de precisão?

Em vez de nos debruçarmos sobre os vários tipos de ferramentas de alargamento, vejamos, por um momento, o que são efetivamente as ferramentas de alargamento de precisão.

Um alargador é uma ferramenta de corte rotativa e, de facto, alarga muito ligeiramente e termina um furo pré-perfurado com um diâmetro extremamente preciso. Não se destina a remover peças de uma peça de trabalho, mas sim a produzir um furo liso, redondo e verdadeiro.

As tolerâncias de maquinação de precisão são muito, muito apertadas, mesmo dentro de um par de microns, e é aqui que os alargadores de precisão encontraram a sua aplicação mais importante, tornando-os indispensáveis para encaixes perfeitos em peças como rolamentos, engrenagens e componentes de motores.

As novas tecnologias de fabrico no restante mundo tornaram possível que os alargadores tenham capacidades muito elevadas em termos de especificação para aplicações industriais e, de facto, personalizadas.

Tipos comuns de ferramentas de alargadores de precisão

1. Alargadores manuais

Os alargadores manuais são acionados à mão, ligeiramente cónicos no início para facilitar a entrada num furo existente a ser alargado. Utilizados principalmente para pequenas séries de produção e trabalhos de manutenção, os alargadores manuais também podem ser utilizados em situações que não permitiriam o alargamento por máquina.

• Caraterísticas: Cone longo, extremidade quadrada, utilizado em conjunto com uma chave de torneira.

• Aplicações: Oficinas de reparação, protótipos, montagens manuais.

Nos velhos tempos do fabrico de alargadores, os alargadores manuais eram por vezes fabricados com lâminas ajustáveis para permitir alguma margem de ajuste relativamente ao tamanho do furo.

2. Alargadores expansíveis

O alargador expansível é uma resposta engenhosa para pequenos ajustes no tamanho do furo. Consiste numa manga com ranhura ajustável que pode ser ligeiramente expandida.

• Caraterísticas: Diâmetro de corte ajustável

• Aplicações: Trabalhos de manutenção, furos de grande diâmetro, recondicionamento de furos antigos

Os alargadores personalizados, fabricados de acordo com o design expansível, podem poupar muito tempo e custos em indústrias que exigem tolerâncias extremamente apertadas.

3. Alargadores para máquinas

O alargador de máquina, concebido para trabalhar com tornos, prensas de perfuração e fresadoras, apresenta canais rectos ou helicoidais e era utilizado principalmente para operações de execução rápida.

• Vantagens: Ação de corte consistente; canais disponíveis em vários modelos

• Ambientes de trabalho: Produção em massa, maquinagem CNC, fabrico de peças para automóveis

Escareador personalizado atual

Uma condição extremamente adversa em ambientes extremos requer uma consideração especial para os materiais fabricados através destes alargadores personalizados. O material pode, portanto, incluir alumínio, aço ou titânio para aumentar a eficiência e melhorar o acabamento.

4. Alargadores cónicos

Os alargadores cónicos criam, de facto, furos com uma conicidade gradual lenta em vez de um furo reto. São amplamente utilizados para encaixar pinos cónicos ou peças de revestimento.

• Caraterísticas: Arestas de corte cónicas com várias taxas de conicidade (por exemplo, cone Morse).

• Aplicações: Configuração de linhas de montagem, alinhamento mecânico, encaixe de pinos de precisão.

Graças aos modernos métodosde fabrico de escareadores, os fabricantes podem fabricar escareadores cónicos ultra-precisos com taxas de conicidade consistentes em vários lotes de produção.

5. Alargadores de mandrilagem

O alargador de mandril, um subconjunto de alargadores de máquina, é talvez o tipo mais utilizado atualmente nas oficinas mecânicas. São concebidos para serem mantidos (ou "chuck") num fuso de máquina.

• Caraterísticas: Alta precisão, caneluras curtas, rectas ou em espiral

• Utilizações: Alargamento a alta velocidade, especificamente em operações CNC.

Os alargadores de mandrilagem são um excelente exemplo de como as técnicasavançadas de fabrico de alargadores, superfícies revestidas como TiN, TiCN ou revestimentos de diamante, melhoraram a vida útil da ferramenta e o desempenho de corte.

6. Alargadores de metal duro

Na maquinação de materiais difíceis, como aços endurecidos ou compósitos, os alargadores de metal duro são a escolha preferida devido à sua resistência superior ao desgaste, tolerância ao calor e precisão em comparação com as ferramentas de aço rápido (HSS).

• Caraterísticas: Extremamente duros, resistentes ao calor e com maior vida útil da ferramenta

• Aplicações: Aeroespacial, implantes médicos, componentes do sector energético.

Os escareadores de metal duro personalizados têm encontrado um maior apelo nas indústrias onde os custos devidos ao tempo de inatividade e à vida útil da ferramenta são críticos.

7. Alargadores de concha

Os alargadores de concha são concebidos para serem montados num mandril para utilização em aplicações de furos grandes com elevadas relações peso/tamanho.

• Caraterísticas: Construção oca com fresas intercambiáveis.

• Aplicações: Produção de grandes máquinas, construção naval ou grandes peças estruturais.

O fabrico dos escareadores de concha incorpora normalmente desenhos modulares, permitindo ao operador substituir facilmente a concha de corte em vez de toda a ferramenta.
