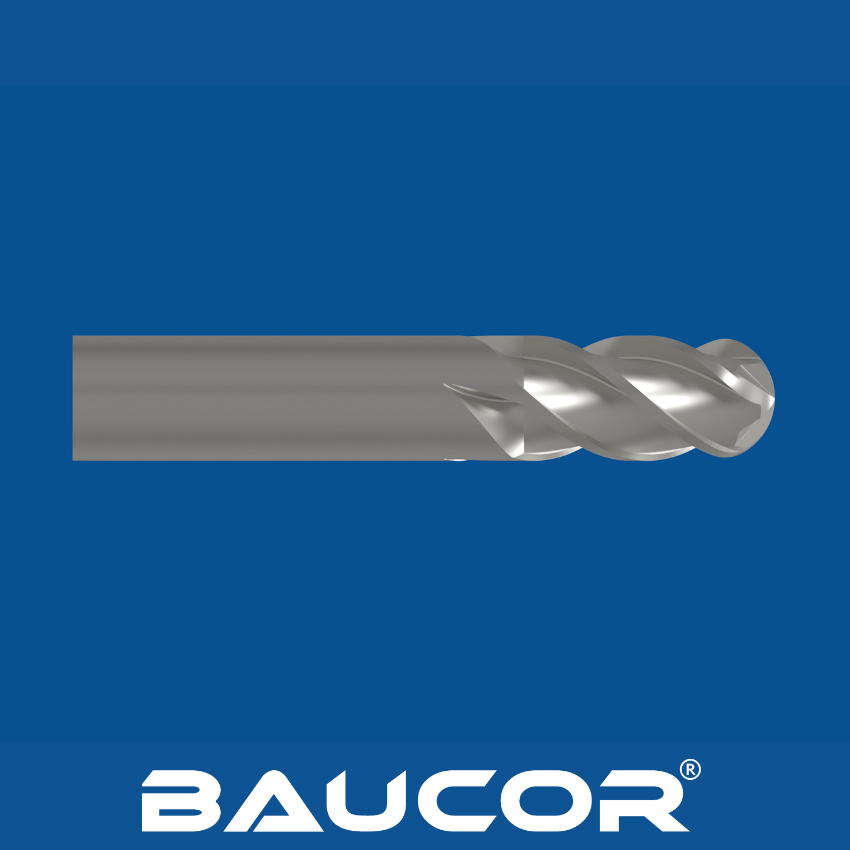

Obtenha acabamentos CNC suaves com uma fresa de topo esférica de precisão

Modelação do nariz em forma de bola:

• As retificadoras CNC de precisão utilizam mós revestidos a diamante para moldar meticulosamente a icónica ponta esférica.
• Esta etapa exige uma extrema precisão para garantir o raio correto e um acabamento superficial liso.

Esmerilamento de alívio:

• Cria espaço livre atrás das arestas de corte da fresa, evitando a fricção e a acumulação de calor.

Revestimento (opcional):

• Muitas fresas de topo esféricas recebem um revestimento que melhora o desempenho (por exemplo, TiN, TiAlN). Este revestimento aumenta a resistência ao desgaste e prolonga a vida útil da ferramenta.

1. Inspeção da Qualidade:

• Os rigorosos controlos de qualidade garantem que as dimensões, tolerâncias e acabamento superficial cumprem as normas da indústria.

Fatores-chave no fabrico de fresas de topo esféricas

• Seleção de materiais: O tipo de material (carboneto, aço rápido, etc.) influencia a resistência, a resistência ao desgaste e a adequação para diferentes aplicações de maquinação.
• Retificação de Precisão: A precisão é fundamental para obter um formato de ponta esférica suave e com dimensões exatas.
• Controlo de Qualidade: Garante a consistência e o desempenho ideal da ferramenta.

Fatores que afetam a disponibilidade de tamanho

• Material: O carboneto oferece geralmente uma gama de tamanhos mais ampla do que o aço rápido (HSS).
• Aplicações especiais: Algumas aplicações requerem fresas de topo esféricas demasiado pequenas ou demasiado grandes para utilizações específicas.

As fresas de topo estão disponíveis em diversos tipos, tais como fresas de topo quadradas para criar cantos vivos, fresas de topo esféricas para contornos suaves e fresas de topo de desbaste para remoção rápida de material. Adequadas para materiais como metais, plásticos e compósitos, a Baucor pode produzir fresas de topo em tamanhos e configurações altamente especializados, personalizados para satisfazer as suas necessidades específicas.

Contacte-nos para obter informações detalhadas sobre as dimensões e opções de personalização que se adequam perfeitamente às suas necessidades de fresagem.

Materiais comuns

Aço rápido (HSS):

• Oferece boa resistência e durabilidade
• Custo-benefício para maquinação de uso geral
• Adequado para materiais mais macios, como alumínio, plásticos e alguns tipos de aço

Aço cobalto:

Variação do aço rápido (HSS) com adição de cobalto para maior dureza e resistência ao calor

Melhor desempenho em materiais mais duros e a temperaturas mais elevadas.

• Carboneto sólido:
• Extremamente duro e resistente ao desgaste
• Ideal para maquinação de alta velocidade, aços mais duros e materiais desafiantes
• Oferece uma nitidez de corte superior para um excelente acabamento superficial
• Mais caro do que as opções HSS

Materiais menos comuns e especializados

Metal em pó:

• Oferece um equilíbrio entre o aço rápido (HSS) e o metal duro.
• Boa resistência ao desgaste e tenacidade

Cerâmico:

Resistência extremamente elevada ao calor e ao desgaste

Utilizado para materiais muito duros e maquinação a altíssima velocidade.

Pode ser mais quebradiço do que outros materiais.

• Revestido com diamante:
• Fresas de topo em aço rápido (HSS) ou metal duro com revestimento fino de diamante.
• Resistência ao desgaste e vida útil da ferramenta excecionais
• Ideal para a maquinação de materiais abrasivos (ex.: fibra de carbono, grafite)

Fatores que influenciam a escolha do material

• Material da peça de trabalho: A dureza e a abrasividade do material a maquinar são os principais fatores.
• Velocidades e avanços de maquinação: Velocidades mais elevadas e cortes agressivos exigem materiais mais resistentes e com maior durabilidade.
• Custo: Os carbonetos e os materiais especiais são mais caros que o aço rápido (HSS).

Acabamento superficial desejado: O carboneto revestido com diamante proporciona os melhores acabamentos superficiais.

Revestimentos comuns

• TiN (Nitreto de Titânio): Um revestimento básico e versátil que melhora a dureza, a resistência ao desgaste e a lubrificação (reduz o atrito).
• TiCN (carbonitreto de titânio): Adiciona carbono ao TiN, aumentando ainda mais a dureza e a qualidade do acabamento superficial.
• TiAlN (Nitreto de Alumínio e Titânio): Oferece uma excelente dureza e elevada resistência à oxidação a altas temperaturas, aumentando a vida útil da ferramenta.
• AlTiN (Nitreto de Alumínio e Titânio): Propriedades semelhantes às do TiAlN, por vezes com um desempenho ligeiramente melhor em aplicações de temperaturas muito elevadas.
• AlCrN (Nitreto de Alumínio e Cromo): Extrema dureza e resistência ao calor, ideal para maquinação a seco e materiais desafiantes como aços temperados.

Revestimentos especializados

• ZrN (Nitreto de Zircónio): Uma boa opção para a maquinação de alumínio devido às suas propriedades antiaderentes.
• DLC (Carbono tipo diamante): Proporciona uma extrema resistência ao desgaste e baixo atrito, excelente para materiais abrasivos (por exemplo, grafite e compósitos).
• Revestimentos multicamadas: Combine camadas de diferentes revestimentos (por exemplo, TiAlN/TiN) para obter um desempenho personalizado em aplicações específicas.

Nota importante: Nem todos os revestimentos são adequados para todos os materiais de fresas de topo. Normalmente é necessário especificar revestimentos compatíveis para cada ferramenta.

Fatores que influenciam a escolha do revestimento:

• Material da peça de trabalho: Diferentes materiais reagem melhor a determinados revestimentos.
• Condições de maquinação: Maquinação a seco versus maquinação a húmido, altas velocidades, etc.

Melhorias desejadas: Dê prioridade à resistência ao desgaste, à resistência ao calor, à lubrificação, etc.

As fresas de topo esféricas, com a sua ponta de corte arredondada, são ferramentas incrivelmente versáteis utilizadas em diversas aplicações de fabrico e criação. Aqui está um resumo dos seus principais usos:

Indústrias Primárias

Fabricação de moldes e matrizes:

• Criação de formas e contornos 3D complexos em moldes utilizados para moldagem por injeção, fundição e outros processos de fabrico.
• Alisamento e acabamento das superfícies do molde para um excelente acabamento no produto final.

Aeroespacial:

• Maquinação de componentes curvos e esculpidos para estruturas de aeronaves, peças de motores, etc.
• Trabalhar com ligas duras e materiais compósitos comuns no fabrico aeroespacial.

Médico:

Criação de moldes para dispositivos médicos, próteses e implantes que exijam detalhes complexos e acabamentos lisos.

Maquinação direta de materiais biocompatíveis.

• Automotivo:


• Prototipagem e criação de moldes para peças automóveis complexas.
• Maquinagem de componentes de motores e outras peças que exijam características curvas.

Aplicações específicas

• Modelação e escultura 3D: Criação de formas e modelos 3D complexos a partir de uma variedade de materiais.
• Acabamento superficial: Proporciona um acabamento suave e de elevada qualidade em peças curvas e com contornos.
• Encher os bolsos: Fresagem de zonas rebaixadas com cantos arredondados.
• Encaixe: Criar ranhuras ou canais com fundos arredondados.

Porque é que as fresas de topo esféricas são ideais para estas aplicações?

• Versatilidade: A ponta arredondada permite tanto a fresagem lateral como o corte na ponta.
• Acabamentos suaves: O formato esférico minimiza a vibração e proporciona uma melhor qualidade de superfície em peças curvas do que as fresas de topo planas.

Geometrias Complexas: As fresas de topo esféricas podem ser utilizadas na maquinação multieixos para criar curvas e contornos complexos.

Os principais setores industriais que dependem fortemente das fresas de topo esféricas são:

Fabricação de moldes e matrizes: Provavelmente o setor industrial mais importante que utiliza fresas de topo esféricas. Estas ferramentas são essenciais para:

• Criação de formas 3D complexas e contornadas dentro de moldes utilizados em processos de moldagem por injeção, fundição e outros processos de fabrico.
• Obtenção do acabamento superficial liso necessário para produtos finais de elevada qualidade.

Aeroespacial: As fresas de topo esféricas são cruciais para maquinar os diversos componentes curvos e esculpidos que constituem as aeronaves:

• Estrutura e elementos estruturais da aeronave
• Componentes do motor que exigem um fluxo de ar suave e eficiente
• Trabalhar com ligas duras e materiais compósitos frequentemente utilizados no fabrico aeroespacial.

Médico: A precisão é fundamental, e as fresas de topo esféricas ajudam nisso:

Criação de moldes para dispositivos médicos, próteses e implantes, onde os detalhes complexos e as superfícies biocompatíveis são essenciais.

Maquinação direta de metais e plásticos biocompatíveis em alguns casos.

• Automotivo: As fresas de topo esféricas têm inúmeras aplicações na indústria automóvel:


• Fabrico de moldes para peças automóveis complexas
• Criação de protótipos e modelos conceptuais
• Maquinação de componentes de motores e outros elementos com características curvas.

Fabrico em geral: Sempre que são necessárias superfícies curvas, perfis 3D complexos ou maquinação de cavidades com cantos arredondados, as fresas de topo esféricas encontram aplicação em diversos outros setores de fabrico.

As fresas de topo esféricas, com os seus perfis de corte arredondados, são utilizadas numa vasta gama de máquinas concebidas para maquinação de precisão e formas complexas. Veja aqui onde atuam:

Máquinas CNC (Controlo Numérico Computadorizado)

• Fresadoras CNC: A máquina mais comum onde se utilizam fresas de topo esféricas. Estas vêm em várias configurações:
• 3 eixos: Ideal para formas 3D básicas e acabamento de superfícies.
• 4 eixos e 5 eixos: Proporciona uma maior liberdade de movimentos para a criação de geometrias 3D complexas.
• Routers CNC: Semelhantes às fresadoras, mas frequentemente utilizadas para materiais mais macios, como a madeira, os plásticos e os compósitos.

Outras máquinas (menos comuns)

• Fresadoras manuais: Os operadores de máquinas experientes podem utilizar fresas de topo esféricas em máquinas manuais, embora o CNC ofereça uma precisão e complexidade muito maiores.
• Máquinas multiusos e especializadas: Algumas máquinas concebidas para o fabrico de moldes ou processos de produção específicos podem incorporar fresas de topo esféricas para tarefas particulares.

Requisitos principais

• Fuso: O veio da máquina deve ser capaz de segurar firmemente a haste da fresa de topo esférica e rodá-la às velocidades necessárias.
• Rigidez: É necessária rigidez suficiente para suportar as forças de corte, especialmente quando se maquinam materiais mais duros.

Sistema de controlo: Para máquinas CNC, os cortes curvos complexos requerem um sistema de controlo capaz de movimento multieixos e geração precisa de trajetórias de ferramentas.

Ao escolher um fornecedor de fresas de topo esféricas, a Baucor vai além do simples fornecimento da ferramenta. Oferecemos suporte completo em design e engenharia, garantindo que obtém o máximo dos nossos produtos. Veja o que nos diferencia:

Suporte de design

Seleção de ferramentas:

• Orientação especializada na escolha da geometria correta de fresa de topo esférica (tamanho, número de canais, material, revestimento) com base em:
• Material da peça de trabalho
• Acabamento de superfície desejado
• Operação de maquinação

Otimização dos parâmetros de corte:

• Recomendações de velocidade, avanço e profundidade de corte adaptadas à aplicação específica para maximizar a vida útil da ferramenta e a produtividade.

Resolução de problemas:

Análise de problemas como vibração, mau acabamento superficial ou desgaste excessivo da ferramenta. Fornecimento de soluções para melhorar os resultados da maquinação.

• Projeto de ferramentas personalizadas:
• Colaboração para desenvolver fresas de topo esféricas altamente especializadas para aplicações ou materiais únicos.

Suporte de Engenharia

Integração CAD/CAM:

• Auxílio na integração das especificações de fresas de topo esféricas em software CAD/CAM para a geração e simulação perfeitas de trajetórias de ferramentas.

Análise de Processos:

• Análise detalhada de todo o processo de maquinação para identificar oportunidades de otimização utilizando fresas de topo esféricas.

Testes de materiais:

Colaboração no teste de novos materiais ou estratégias de maquinação para melhorar a eficiência e os resultados.

• Formação e Educação:
• Workshops ou formações no local para melhorar o conhecimento do cliente sobre as aplicações de fresas de topo esféricas e as melhores práticas.

Como aceder ao suporte

• Representantes técnicos: Os engenheiros dedicados oferecem consultoria personalizada.
• Recursos online: Base de conhecimento, guia de seleção de ferramentas, calculadora de maquinação.
• Atendimento ao Cliente: Suporte para dúvidas sobre encomendas, questões técnicas e resolução de problemas.

Nota importante: A disponibilidade e abrangência destes serviços irá provavelmente variar de acordo com as necessidades do cliente e a escala do projeto.

As fresas de topo esféricas, com as suas características pontas de corte arredondadas, são ferramentas essenciais para criar formas 3D complexas e acabamentos suaves. Compreender os seus elementos de design é crucial para selecionar a ferramenta correta e obter resultados de maquinação ideais.

Geometria

• Diâmetro da esfera: Determina o raio mínimo de canto que pode ser obtido e o tamanho global das características que podem ser maquinadas.
• Diâmetro do gargalo: Deve ser inferior ao diâmetro da esfera para permitir folga e acesso a zonas apertadas.
• Alívio para o pescoço: A secção cónica entre a bola e o cabo evita o atrito e melhora a distância em caso de contacto com a bola.
• Diâmetro da haste: Necessita de ser compatível com as capacidades do porta-ferramentas da máquina, proporcionando rigidez e estabilidade.
• Design da flauta:
• Número de flautas: Impacta a evacuação de aparas, o acabamento superficial e as forças de corte. Menos canais de corte são melhores para a remoção de aparas, enquanto mais canais podem melhorar o acabamento.
• Ângulo da hélice: Influencia as forças de corte e a evacuação de aparas.
• Comprimento total: Determina o alcance da ferramenta na peça de trabalho.

Escolha do material

• HSS: Adequado para aplicações de uso geral e de menor custo.
• Aço cobalto: Melhor resistência ao desgaste e tolerância ao calor para materiais mais duros.
• Carboneto: Dureza e resistência ao desgaste excecionais para uma maquinação de alto desempenho.
• Materiais especiais (cerâmica, revestimento de diamante): Para condições extremas e materiais muito abrasivos.

Revestimentos

• TiN, TiCN, TiAlN, AlTiN, AlCrN, etc.: Melhora a resistência ao desgaste, reduz o atrito e prolonga a vida útil da ferramenta.
• Revestimentos multicamadas: Para um desempenho personalizado em aplicações específicas.

Considerações para o projeto

• Material da peça de trabalho: A dureza, a abrasividade e a maquinabilidade influenciam a geometria e o material ideais da ferramenta.
• Aplicações pretendidas As operações de desbaste exigem projetos mais agressivos, enquanto o acabamento requer maior precisão e foco na qualidade da superfície.

Capacidades da máquina A potência do fuso da máquina, a rigidez e os porta-ferramentas disponíveis desempenham um papel importante na determinação dos projetos de fresas de topo adequados.
