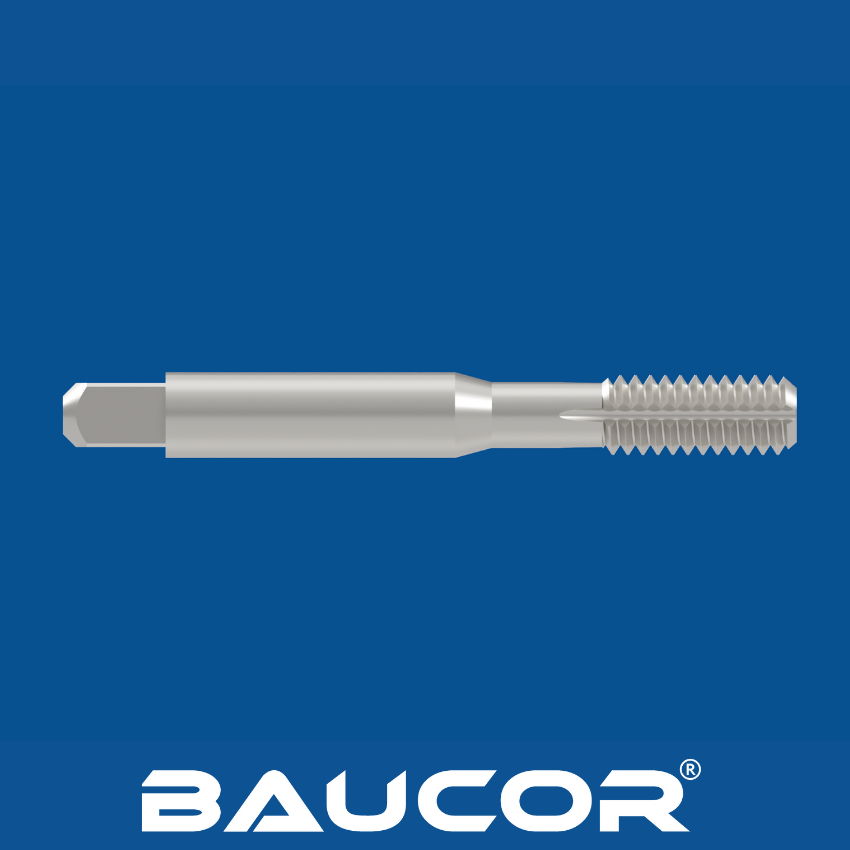

Machos formadores de rosca sem cavaco para roscas de alta resistência e precisão

Criação do lóbulo: O coração do processo de formação de roscas!

• Maquinagem especializada: As máquinas CNC são frequentemente utilizadas para criar a geometria complexa dos lóbulos do macho. Estes lóbulos são responsáveis ​​por deslocar e moldar o material, essencialmente pressionando a forma da rosca no furo piloto.
• Precisão e controlo: As tolerâncias são rigorosas, garantindo que os lóbulos são moldados exatamente de acordo com o perfil de rosca e as propriedades do material desejados. Os tratamentos de superfície e a otimização da nitidez das arestas podem ser realizados nesta etapa.

Tratamento térmico (final):

Otimização das propriedades do material: A peça é submetida a outro ciclo de tratamento térmico. Esta etapa final ajusta a sua dureza, tenacidade e resistência ao desgaste, garantindo que suporta as forças da formação da rosca, mantendo-se resistente à quebra durante a utilização.

1. Tratamentos de superfície (opcional): Os fabricantes podem oferecer revestimentos para um melhor desempenho:



• Nitreto de Titânio (TiN): O revestimento clássico de cor dourada reduz o atrito e o desgaste.
• Revestimentos comuns para machos de roscar:

Nitreto de Titânio (TiN): Um revestimento versátil que melhora a resistência ao desgaste e reduz a fricção, especialmente benéfico para grandes produções ou materiais mais resistentes.

Carbonitreto de Titânio (TiCN): Oferece maior dureza e resistência ao desgaste em comparação com o TiN, tornando-o adequado para aplicações ainda mais exigentes.

Nitreto de Alumínio e Titânio (TiAlN): Proporciona uma elevada estabilidade térmica e resistência à oxidação, ideal para aplicações a altas temperaturas ou materiais propensos à abrasão.

Nitreto de crómio (CrN): Aumenta a resistência ao desgaste e a lubrificação, sendo particularmente eficaz em aço inoxidável e outras ligas propensas à aderência.

Carbono tipo diamante (DLC): Um revestimento muito duro e de baixo atrito que pode melhorar significativamente a vida útil da ferramenta e o acabamento superficial, especialmente em materiais abrasivos.

Outros revestimentos especializados: Alguns fabricantes oferecem revestimentos proprietários concebidos para aplicações ou materiais específicos.

1. Controlo de Qualidade: As inspeções rigorosas garantem a qualidade:

• Precisão Dimensional: As roscas, os lóbulos, os diâmetros e a geometria geral da ferramenta de rosca são meticulosamente verificados em relação às tolerâncias rigorosas especificadas pelo fabricante. As proporções adequadas do furo piloto são essenciais.
• Ensaio de dureza: Verifica se o material atingiu as propriedades desejadas através do tratamento térmico.
• Inspeção de superfícies: A rosca é examinada em busca de falhas ou imperfeições que possam afetar o desempenho ou a vida útil da ferramenta.

O processo de formação de roscas impõe tensões únicas a um macho. Por isso, a escolha do material é crucial para garantir tanto roscas fortes quanto uma ferramenta durável. A Baucor, como potencial fornecedora de machos de alta qualidade, provavelmente entende isso bem, selecionando cuidadosamente materiais como:

Materiais Comuns: Desempenho e Versatilidade

• Aço Rápido (HSS): A base de muitos machos! O HSS oferece um equilíbrio entre a dureza necessária para o processo de formação, a tenacidade para resistir a quebras e a acessibilidade, tornando-o adequado para muitas tarefas gerais de roscamento em materiais dúcteis.
• Aço Rápido com Cobalto (HSS-E): Quando a tarefa é mais exigente, o HSS-E entra em ação. Sua maior resistência ao calor e ao desgaste permite lidar com as forças e o atrito aumentados durante a formação de roscas em materiais mais duros ou abrasivos. A maior durabilidade é o principal benefício aqui.

Materiais Especiais: Enfrentando Desafios Únicos

• Aço Rápido em Pó (PM HSS): Para aplicações muito exigentes, a Baucor pode oferecer machos formadores de rosca em PM HSS. Eles apresentam resistência excepcional ao desgaste e alta tenacidade, embora tenham custo mais elevado devido ao processo de fabricação especializado que cria sua estrutura interna uniforme. O PM HSS pode ser a escolha mais econômica a longo prazo ao lidar com materiais muito resistentes e dúcteis ou em produção de grande volume.

Outros Materiais:

• Carboneto: Para resistência extrema ao desgaste e formação de roscas em materiais mais duros, machos de carboneto sólido podem ser uma opção, especialmente em produção de alto volume. No entanto, são mais caros e tendem a ser mais frágeis que as opções em HSS.
• Aços Ferramenta Especiais: Em aplicações de nicho, alguns fabricantes podem utilizar graus de aço ferramenta de alto desempenho. Estes possuem combinações de propriedades adaptadas a desafios muito específicos, porém com custo ainda mais elevado.
• Tratamentos de Superfície e Revestimentos: Além do material-base, os revestimentos desempenham um papel importante:
• Revestimentos à Base de Nitreto: Opções como Nitreto de Titânio (TiN), Nitreto de Titânio e Alumínio (TiAlN) ou Carbonitreto de Titânio (TiCN) são frequentemente usados para melhorar a resistência ao desgaste, aumentar a dureza superficial e reduzir o atrito. Isso se traduz em maior vida útil do macho e formação de roscas mais suaves.
• Revestimentos Especializados: Para materiais ou aplicações específicas, revestimentos menos comuns, como Nitreto de Cromo (para resistência à corrosão) ou revestimentos multicamadas combinando a resistência de diferentes materiais, podem ser aplicados.

A Diferença Baucor: Encontrando o Material Perfeito

Escolher o material certo para um macho não se resume apenas à própria ferramenta! A experiência da Baucor pode ajudar a otimizar suas operações de formação de roscas, considerando:

• Profundidade da Rosca e Ductilidade do Material: Roscas mais profundas em materiais mais macios geralmente permitem o uso de HSS padrão, enquanto roscas rasas em peças mais duras podem exigir o reforço de HSS-E ou PM HSS.
• Volume de Produção: Você está lidando com um trabalho pequeno ou com produção em grande escala? O investimento maior em um material de macho mais avançado geralmente compensa, proporcionando maior tempo de operação e menos trocas de ferramenta em produção de alto volume.
• Lubrificantes e Fluídos de Corte: Os fluidos de corte utilizados influenciam o desempenho do macho, afetando atrito e calor. A Baucor pode ajudar a selecionar o material do macho que funcione de forma otimizada com seus lubrificantes, garantindo corte mais suave e menor desgaste da ferramenta.

Os machos para conformação de rosca, que deslocam o material em vez de cortá-lo, se beneficiam enormemente de revestimentos que reduzem o atrito, melhoram a resistência ao desgaste, minimizam o agarramento e aumentam a qualidade das roscas formadas. Aqui está um detalhamento das opções:

Revestimentos Comuns

Nitreto de Titânio (TiN): O clássico revestimento dourado que oferece uma melhoria versátil:

• Resistência ao Desgaste: Prolonga a vida útil da ferramenta, permitindo que o macho mantenha sua forma ao longo de usos repetidos.
• Redução do Atrito: Minimiza a geração de calor e a força necessária para rosquear, potencialmente resultando em roscas mais suaves e menos deformações.
• Menor Tendência ao Agarramento: Reduz a aderência do material ao macho, algo crucial em processos de conformação de roscas.

Nitreto de Titânio-Alumínio (TiAlN): Ideal para altas temperaturas e materiais mais resistentes:

Resistência ao Calor: Mantém suas propriedades mesmo quando o rosqueamento gera calor significativo, ocorrência comum na conformação de roscas.

Lubrificação: Baixo atrito ajuda na formação suave das roscas e minimiza o encruamento do material.

• Carbonitreto de Titânio (TiCN): Excelente para reduzir atrito e agarramento, tornando-se altamente valioso para conformação de roscas:
• Lubrificação Superior: Garante fluxo suave do material durante a conformação, reduzindo o estresse na peça e no macho.
• Resistência ao Agarramento: Particularmente benéfico ao rosquear materiais mais macios, como alumínio ou aço inoxidável mais “pegajoso”.

Revestimentos Especializados e Avançados

Nitreto de Cromo (CrN): Oferece valor em cenários específicos:

• Resistência à Corrosão: Protege em ambientes com fluidos de corte agressivos ou quando a peça está sujeita à corrosão.
• Melhorias Moderadas: Oferece ganhos limitados em resistência ao desgaste e redução de atrito.

Carbono Tipo Diamante (DLC): A opção de desempenho extremo:

Dureza Incomparável: Resistência excepcional ao desgaste para os materiais mais exigentes ou para volumes de produção muito altos.

Atrito Super Baixo: Otimiza o fluxo de material e a conformação de roscas, minimizando riscos de agarramento.

• Revestimentos Multicamadas: Revestimentos avançados que combinam estrategicamente múltiplos materiais:
• Desempenho Personalizado: Projetados para superar desafios específicos na conformação de roscas, como calor extremo, agarramento com materiais específicos e requisitos rigorosos de tolerância.
• Revestimentos Proprietários: Alguns fabricantes oferecem revestimentos exclusivos focados em aplicações de conformação de roscas. Esses podem fornecer resistência ao desgaste otimizada, lubrificação ou tratar interações específicas com o material da peça.

Os machos para conformação de rosca, com sua capacidade especializada de criar roscas em materiais dúcteis sem produzir cavacos, são ferramentas essenciais em diversos setores. Isso provavelmente inclui empresas como a Baucor, que oferecem machos de qualidade para atender a necessidades variadas.

• Automotivo: Fixação de componentes, rosqueamento de furos para parafusos e criação de roscas em peças de motores feitas de alumínio e aços mais macios.
• Aeroespacial: Formação de roscas fortes e confiáveis em ligas leves de alumínio usadas em estruturas e componentes de aeronaves.
• Fabricação de Eletrodomésticos: Criação de roscas para diversos conjuntos em eletrodomésticos onde são usados metais dúcteis.
• Manufatura Geral: Ferramenta fundamental para formar roscas em uma variedade de metais dúcteis (alumínio, cobre, latão, aços mais macios, etc.) em diferentes componentes e submontagens.
• Elétrica e Eletrônica: Formação de roscas para suportes de montagem, invólucros e conexões elétricas.
• Manutenção e Reparo (MRO): Essencial para restaurar roscas danificadas em materiais dúcteis, prolongando a vida útil dos equipamentos em diversos setores.

Os machos para conformação de rosca oferecem uma solução única para criar roscas internas em materiais dúcteis sem gerar cavacos. Isso os torna ferramentas essenciais em diversos setores, incluindo possivelmente ofertas de empresas focadas em qualidade, como a Baucor.

Principais Setores que Dependem de Machos para Conformação de Rosca

• Automotivo: Utilizados para rosquear furos de fixadores, componentes de motores e outras peças feitas de alumínio e aços mais macios. O processo sem cavacos e a velocidade são ideais para a produção automotiva em grande volume.
• Aeroespacial: Empregados para criar roscas fortes e confiáveis em ligas leves de alumínio. A operação sem cavacos é crucial em aplicações aeroespaciais.
• Fabricação de Eletrodomésticos: Criam roscas em diversos metais dúcteis usados em eletrodomésticos residenciais e comerciais.
• Manufatura Geral: Uma solução versátil para roscas internas em alumínio, cobre, latão e aços mais macios em diversos componentes e montagens.
• Elétrica e Eletrônica: Formam roscas para conexões, suportes de montagem e invólucros na indústria eletrônica.
• Manutenção e Reparo (MRO): Restaura roscas danificadas em materiais dúcteis, prolongando a vida útil do equipamento e minimizando o tempo de inatividade em vários setores.

Por que Escolher Machos para Conformação de Rosca?

• Maior Resistência da Rosca: O encruamento durante a conformação fortalece as roscas em materiais dúcteis.
• Operação Sem Cavacos: Roscas mais limpas, menor risco de quebra e produção mais rápida.
• Eficiência: Frequentemente um processo mais rápido do que o corte de rosca tradicional com machos de corte.
• Versatilidade: Pode ser usado em diversos materiais dúcteis (alumínio, aços macios, cobre, latão).

Os machos para conformação de rosca são utilizados em uma variedade de máquinas devido à sua capacidade de formar roscas sem gerar cavacos. Sua adequação depende do material, da precisão requerida e dos objetivos de produção. Empresas como a Baucor provavelmente oferecem machos projetados para atender às necessidades dessas máquinas.

Opções Manuais e Semi-Automatizadas

• Furadeiras de Bancada: Embora não sejam ideais para trabalhos extremamente precisos, furadeiras de bancada com função de rosqueamento podem ser usadas para operações básicas de conformação de rosca, especialmente com materiais mais macios e tolerâncias menos rigorosas.
• Fresadoras (com Rosqueamento Rígido): A maior rigidez e o controle preciso do spindle tornam as fresadoras superiores às furadeiras de bancada. Suas capacidades de rosqueamento rígido, onde a rotação do spindle coincide perfeitamente com o passo da rosca, são ideais para materiais mais duros ou aplicações que exigem alta qualidade de rosca.

Automação CNC para Precisão e Produtividade

• Fresadoras CNC (VMCs): Oferecem versatilidade para fresamento, furação e conformação de roscas em um único setup. Isso agiliza a produção e integra a formação de roscas a processos de fabricação maiores.
• Torres CNC (com Ferramentas Ativas): Ferramentas ativas adicionam capacidades além da linha central da peça. Isso permite formar roscas em conexões, nas laterais de tubos ou em outras características fora do eixo em um componente torneado.
• Máquinas de Rosqueamento Dedicadas: Projetadas exclusivamente para velocidade em conformação de roscas de alto volume. Oferecem ciclos rápidos, trocas automáticas de ferramentas e geralmente são focadas em tamanhos específicos de rosca ou tipos de peça.

Além da Máquina: Considerações Essenciais

• Suportes de Macho: Escolha entre pinças padrão estilo ER para fixação básica ou mandris de troca rápida para rosqueamento, permitindo trocas de ferramenta mais ágeis. Considere opções de compensação de desalinhamento oferecidas por alguns mandris para melhorar a qualidade da rosca, especialmente em setups menos rígidos.
• Capacidade da Máquina: Nem todas as máquinas são iguais! Certifique-se de que a faixa de velocidade do spindle e o controle de avanço sejam compatíveis com o material, tamanho do macho e forma de rosca desejada.
• Lubrificação é Fundamental: Lubrificação e fluidos de corte adequados são cruciais. Consulte os fabricantes de machos e especialistas em lubrificação para obter desempenho ideal na conformação de roscas e proteger seu investimento em ferramentas e máquinas.

Escolher o macho certo para conformação de rosca é fundamental para operações bem-sucedidas, mas às vezes você precisa de mais do que apenas a ferramenta. A Baucor, como potencial fornecedora de machos de alta qualidade, pode oferecer diversos recursos e expertise para orientar sua escolha e otimizar seus processos:

Possíveis Áreas de Suporte em Projeto e Engenharia

• Assistência na Seleção de Material: Escolha o Macho Certo: A equipe da Baucor pode ajudar na escolha do material ideal para o macho (HSS, HSS cobalto, PM HSS, etc.). Obtenha conselhos com base nas propriedades específicas da sua peça (dureza, ductilidade, abrasividade) e nos requisitos da aplicação para maximizar o desempenho e a vida útil do macho.
• Orientação sobre Forma da Rosca: Navegando com Confiança: Embora a conformação de rosca muitas vezes utilize normas comuns, podem existir variações e sutilezas. Garanta que você esteja criando a forma, profundidade e ajuste corretos da rosca buscando suporte da Baucor. Isso é particularmente útil ao lidar com requisitos menos comuns ou especializados.
• Otimização Específica da Aplicação: Aproveite o Conhecimento da Baucor: Para tarefas complexas de rosqueamento, materiais desafiadores ou produção em grande volume, a Baucor pode oferecer consultorias detalhadas. Obtenha recomendações de especialistas sobre revestimentos, velocidades de conformação, taxas de avanço, preparação de furos e estratégias ideais de lubrificação para obter os melhores resultados.
• Design Personalizado de Machos: Soluções para Necessidades Únicas: Seu projeto exige um macho altamente especializado fora da linha padrão? A Baucor possui capacidade para projetar e fabricar machos de conformação de rosca personalizados que correspondam perfeitamente às suas especificações únicas de rosca ou trabalhem com materiais particularmente difíceis.

Ao contrário dos machos de corte, os machos de formação de roscas são concebidos para remodelar materiais dúcteis através de um processo de conformação a frio. O seu design especializado segue uma combinação de normas industriais, escolhas do fabricante e considerações específicas para aplicações de formação de roscas. Vamos explorar os elementos-chave do design:

Considerações Cruciais de Design

Normas e Especificações

• Normas de Rosca (NPT, NPTF, ISO, etc.): Os machos de formação de roscas podem cumprir várias normas, mas geralmente criam variações de perfis de rosca padrão otimizados para o processo de conformação. Compreender o perfil exato necessário para a sua aplicação é crítico.
• Especificações do Fabricante: Cada fabricante tem as suas próprias tolerâncias, procedimentos de controlo de qualidade e variações de design que influenciam o desempenho do macho, a durabilidade da ferramenta e a adequação para cenários específicos.

Lóbulos: Estes são o coração do processo de formação de roscas!

• Geometria do Lóbulo: A forma precisa do lóbulo (número de lóbulos, ângulos, raios) é concebida para deslocar e extrudar o material na forma de rosca desejada, sem fracturá-lo ou rasgá-lo.
• Progressão do Lóbulo: A maioria dos machos de formação de roscas apresenta lóbulos graduados, com cada lóbulo sucessivo deslocando o material progressivamente e moldando gradualmente a rosca até à sua forma final.

Gorges (Flutes): Embora não sirvam para remoção de cavacos, têm um papel importante:

• Acesso ao Lubrificante: As gorges fornecem canais para que lubrificantes e fluidos de corte atinjam a zona de conformação.
• Fluxo de Material: A forma da gorge pode influenciar como o material deslocado flui durante o processo de conformação.

Furo Piloto:

• Dimensão Crítica: Ao contrário dos machos de corte, o tamanho do furo piloto é absolutamente crucial para a formação correta da rosca. Deve ser calculado com precisão com base no design do macho e nas propriedades do material. Esta informação encontra-se na ficha técnica do macho.
• Acabamento de Superfície: Um furo piloto liso é importante para reduzir o atrito e permitir um fluxo de material uniforme durante o processo de conformação.

Chanfradura

Variações: Tal como os machos de corte, os fabricantes oferecem vários tipos de chanfradura (cônica, plug, etc.), cada uma com características iniciais ligeiramente diferentes para otimizar a iniciação da formação de rosca.

Material

• Aço Rápido (HSS): Base de muitos machos de formação de roscas, oferecendo um equilíbrio de dureza, resistência ao desgaste, robustez para o processo de conformação e custo acessível.
• Aço Rápido Cobalto (HSS-E): Quando é necessária maior resistência e dureza térmica para materiais mais duros ou aplicações exigentes, o HSS-E é a escolha adequada.
• Aço Rápido em Pó (PM HSS): O “campeão” para trabalhos muito exigentes! O PM HSS oferece resistência ao desgaste e robustez inigualáveis para os materiais mais difíceis e cenários de produção em grande volume.
• Carboneto: Usado para materiais muito duros ou abrasivos, mas exige cuidado devido à sua fragilidade.
• Haste: Standardizada para se adaptar a suportes de ferramentas comuns (ex.: mandris em máquinas ou chaves de macho).

Tratamentos de Superfície (Opcionais)

• Nitreto de Titânio (TiN): Revestimento clássico dourado para resistência ao desgaste e redução de atrito.
• Outros Revestimentos: TiAlN (para cenários de alta temperatura), CrN (para preocupações específicas de corrosão), revestimentos multicamada para desempenho especializado.
