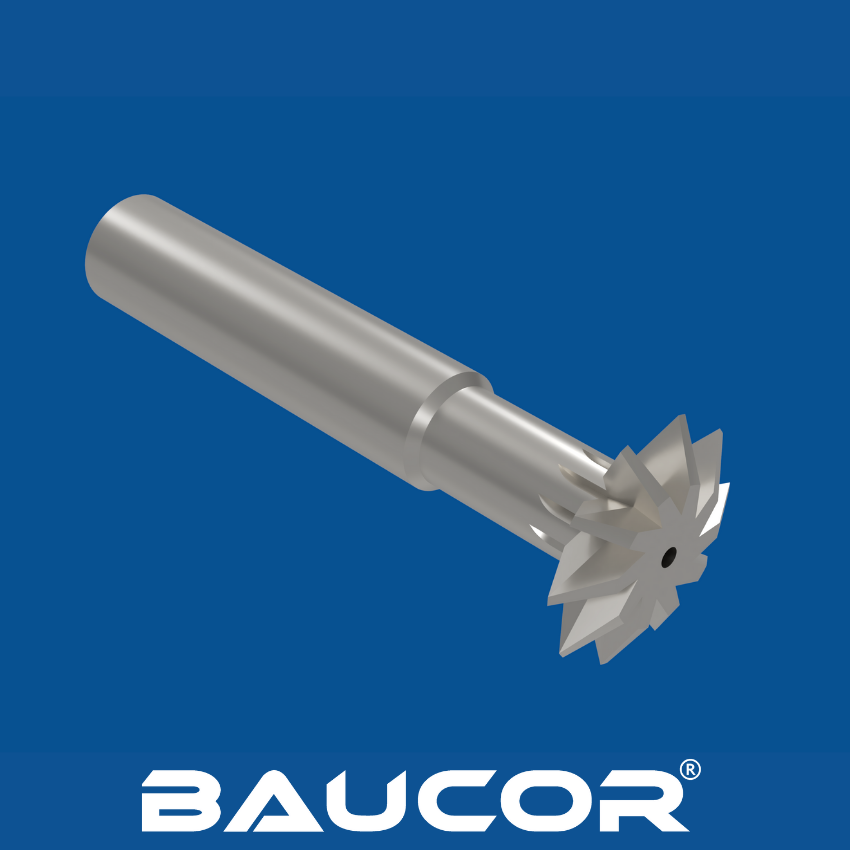

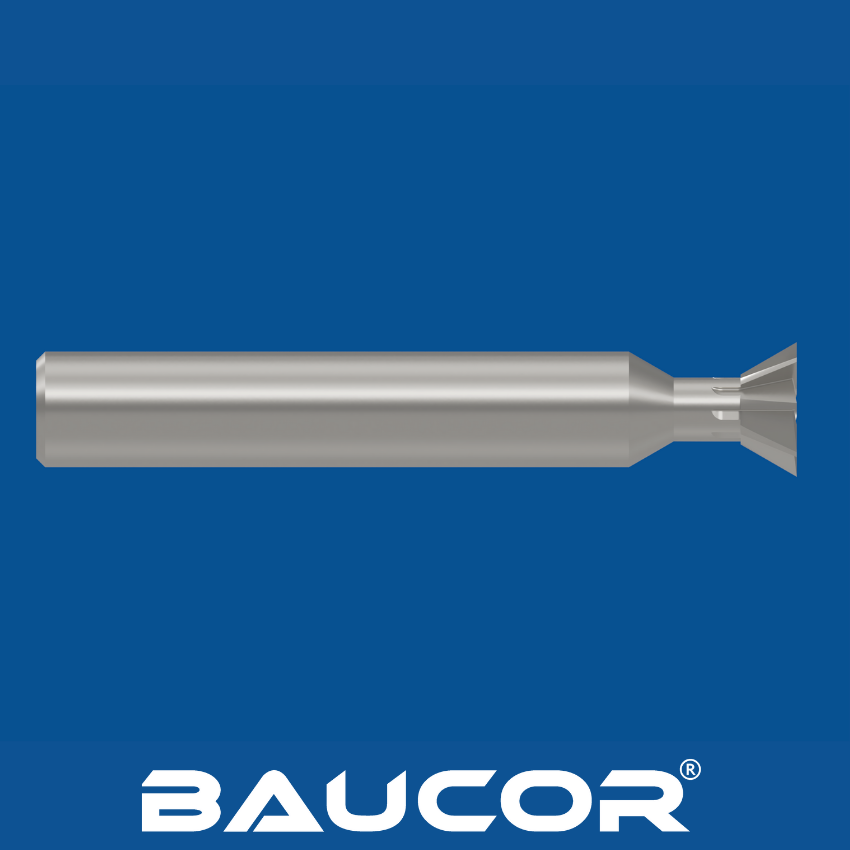

Alcance ângulos desafiadores com uma fresa de haste com ângulo duplo para CNC

Embora a Baucor tenha a capacidade de fabricar fresas de ângulo duplo com haste em uma ampla variedade de tamanhos personalizados, segue uma visão geral das faixas padrão que você pode esperar:

Diâmetro da haste (shank)

• Métrico: 3 mm, 4 mm, 6 mm, 8 mm, 10 mm, 12 mm (os tamanhos mais comuns)
• Imperial: 1/8", 3/16", 1/4", 5/16", 3/8"

Diâmetro de corte

• Geralmente varia de diâmetros muito pequenos (cerca de 1 mm) até tamanhos maiores (aproximadamente 16 mm). O diâmetro específico depende da aplicação e da largura do canal a ser usinado.

Ângulo

• Os ângulos mais comuns para fresas de ângulo duplo são 60° e 90°.

Comprimento total

• Varia conforme o design da ferramenta e a necessidade de alcance. Normalmente, os comprimentos padrão vão de cerca de 38 mm até 100 mm ou mais.

Comprimento útil (reach length)

• Refere-se ao comprimento da parte de corte da ferramenta. Esse valor varia de acordo com a profundidade de corte necessária na aplicação.

Vantagem Baucor

A Baucor pode fabricar fresas para atender a uma ampla variedade de aplicações de fresagem, desde operações gerais até a criação de perfis complexos e geometrias 3D detalhadas.

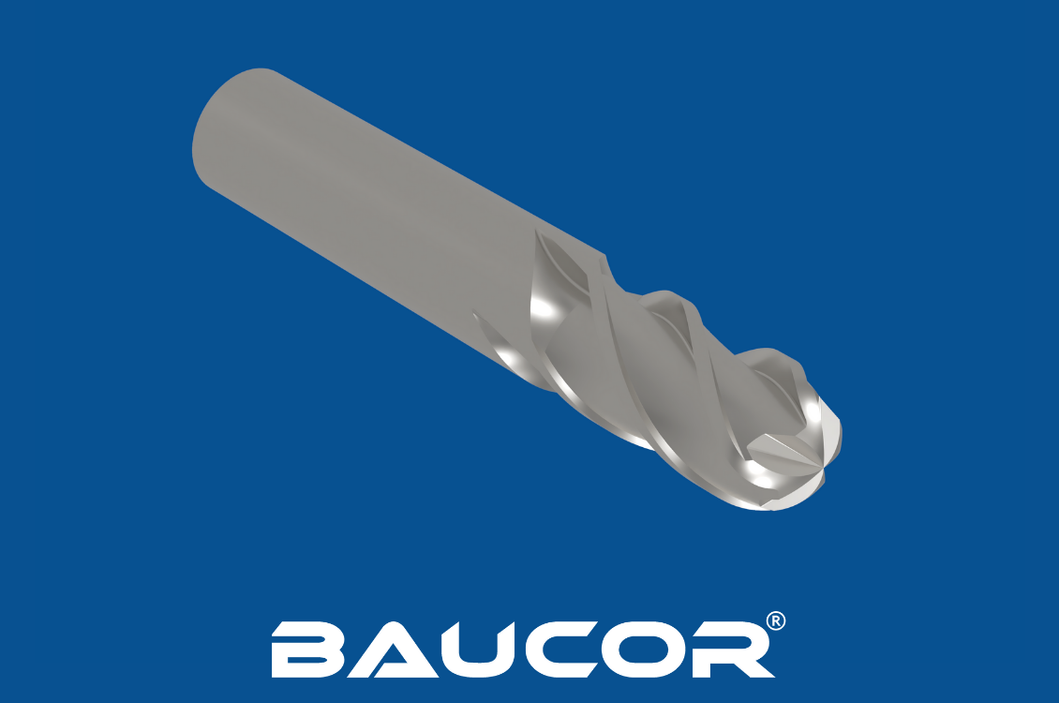

As fresas estão disponíveis em diferentes tipos, como fresas de topo reto para cantos vivos, fresas esféricas (ball nose) para superfícies suaves e fresas de desbaste para remoção rápida de material. Adequadas para metais, plásticos e compósitos, a Baucor pode produzir ferramentas altamente especializadas em dimensões e configurações personalizadas para atender exatamente às suas necessidades. Entre em contato conosco para obter informações detalhadas sobre dimensões e opções de personalização ideais para sua aplicação.

Revestimentos comuns

• TiN (Nitreto de Titânio): Um revestimento clássico de uso geral que aumenta a dureza da superfície, reduz o atrito e proporciona uma boa resistência ao desgaste.
• TiCN (carbonitreto de titânio): Ligeiramente mais duro que o TiN, proporcionando um pouco mais de resistência ao desgaste e ao calor.
• TiAlN (Nitreto de Alumínio e Titânio): Um revestimento de alto desempenho que oferece uma excelente dureza, resistência ao calor e resistência à oxidação. Isto traduz-se em maior vida útil da ferramenta em condições exigentes.
• AlTiN (Nitreto de Alumínio e Titânio): Semelhante ao TiAlN, com uma dureza e propriedades de resistência ao calor excecionais para uma proteção superior contra o desgaste.

Revestimentos especializados

• AlCrN (Nitreto de Alumínio e Cromo): Proporciona uma dureza a quente e uma resistência ao desgaste excecionais para cortes de alta intensidade. Suporta temperaturas extremas melhor do que alguns outros revestimentos.
• Revestimentos de diamantes: O máximo em resistência ao desgaste. Utilizado para a maquinação de materiais altamente abrasivos, mas pode ser mais dispendioso do que outras opções.
• Revestimentos multicamadas: A combinação de diferentes camadas dos revestimentos acima referidos (exemplo: TiN/TiAlN) pode criar propriedades otimizadas para materiais e aplicações específicas

Considerações importantes

• Material do substrato O tipo de revestimento adequado dependerá, em parte, de a ferramenta de corte ser fabricada em aço rápido (HSS), carboneto, etc.
• Material da peça de trabalho: A dureza e as propriedades do material a maquinar influenciarão a melhor escolha de revestimento.
• Parâmetros de maquinação: Velocidades de corte agressivas ou altas temperaturas podem exigir um revestimento especializado para altas temperaturas.

Conclusão

Os revestimentos melhoram significativamente o desempenho, a durabilidade e a versatilidade das fresas de haste de ângulo duplo. A Baucor, como fabricante líder, não só lhe fornecerá fresas de alta qualidade, como também a experiência necessária para selecionar o revestimento perfeito e maximizar o retorno do seu investimento.

Os cortadores de haste de ângulo duplo são ferramentas de corte incrivelmente versáteis devido à sua geometria única. Aqui está uma divisão das principais indústrias e aplicações onde você os encontrará em uso:

Indústrias

• Aeroespacial: Fabricação de componentes leves e de alta resistência que exigem usinagem intrincada de formas complexas e ranhuras em V.
• Automotiva: Criação de formas e canais complexos em moldes para peças de veículos, bem como operações de chanfro e desbaste de rebarbas.
• Médica: Usinagem de moldes de precisão para dispositivos médicos, instrumentos e implantes.
• Fabricação de Moldes e Matrizes: Ferramenta essencial para criar moldes com diversos canais em V, detalhes intrincados e cantos agudos.
• Fabricação Geral: Usada em uma ampla gama de indústrias para chanfro, desbaste de rebarbas e criação de ranhuras em V estéticas ou funcionais em componentes.

Aplicações Específicas

• Chanfro e Desbaste de Rebarbas: Criação de chanfros angulados nas bordas das peças e remoção de rebarbas após outros processos de usinagem.
• Usinagem de Ranhuras em V: Geração de ranhuras ou canais em forma de V para várias aplicações, tanto funcionais quanto decorativas.
• Fresamento de Roscas: Cortadores de haste de ângulo duplo com ângulo de 60 graus são perfeitamente adequados para cortar roscas internas e externas.
• Chanfro na Parte Traseira: Adição de chanfros ou biséis na parte traseira de uma peça.
• Escareamento: Criação de depressões cônicas para acomodar cabeças de parafusos ou rebites.

Baucor: Soluções para Múltiplas Indústrias

A Baucor fabrica cortadores de haste de ângulo duplo de alto desempenho projetados para suportar essas diversas aplicações. Nossos cortadores são conhecidos por sua:

• Durabilidade: Construídos com materiais resistentes ao desgaste para desempenho duradouro.
• Precisão: Retificados com precisão para tolerâncias rigorosas, garantindo cortes precisos e repetíveis.
• Versatilidade: Disponíveis em múltiplos tamanhos, ângulos e revestimentos para se adequar a várias aplicações.

Conclusão

A versatilidade dos cortadores de haste de ângulo duplo os torna indispensáveis em inúmeras indústrias que exigem detalhes finos, chanfros precisos e usinagem de ranhuras em V com precisão. Quando você precisa de cortadores de haste de ângulo duplo confiáveis e de alta qualidade, a Baucor é seu parceiro de confiança, fornecendo tanto as ferramentas quanto a expertise para apoiar suas aplicações específicas.

As indústrias que dependem fortemente de fresas de haste de duplo ângulo:

• Aeroespacial: A indústria aeroespacial exige precisão e componentes leves. As fresas de haste de duplo ângulo são cruciais para maquinagem complexa, criação de ranhuras em V e chanfragem em materiais de alta resistência.
• Automóvel: Estas fresas ajudam a formar moldes para várias peças de veículos, chanfrar arestas e remover rebarbas em processos de fabrico automóvel.
• Médica: Moldes de precisão para dispositivos médicos, instrumentos e implantes frequentemente requerem o trabalho detalhado possível com fresas de haste de duplo ângulo.
• Fabrico de Moldes e Matrizes: Um elemento essencial desta indústria, as fresas de haste de duplo ângulo são uma ferramenta fundamental na criação de moldes detalhados com ranhuras em V, cantos vivos e características complexas.
• Fabrico Geral: A sua versatilidade torna-as valiosas numa vasta gama de indústrias para chanfragem, remoção de rebarbas e criação de ranhuras em V estéticas ou funcionais em vários componentes.

Por Que as Fresas de Haste de Duplo Ângulo São Ideais para Estas Indústrias?

• Criação de Ranhuras em V: As suas pontas angulares permitem maquinar ranhuras em forma de V de forma eficiente e precisa, tanto para fins funcionais como decorativos.
• Chanfragem e Remoção de Rebarbas: A sua geometria é ideal para criar chanfros limpos nas peças e remover rebarbas após os processos de maquinagem.
• Fresagem de Roscas: Ferramentas com ângulo de 60 graus são ideais para corte de roscas internas e externas.
• Precisão: Indústrias como a aeroespacial e a médica requerem peças altamente precisas, e as fresas de haste de duplo ângulo proporcionam a precisão necessária.

Baucor: O Seu Parceiro em Corte de Precisão

A Baucor fabrica fresas de haste de duplo ângulo de alta qualidade, especificamente concebidas para as exigências destas indústrias. As nossas fresas oferecem:

• Resistência ao Desgaste: Fabricadas com materiais duráveis para uma longa vida útil da ferramenta, reduzindo o tempo de inatividade e os custos.
• Precisão: Retificadas com precisão para garantir exatidão e consistência excecionais nos seus cortes.
• Versatilidade: Disponíveis numa variedade de tamanhos, ângulos e revestimentos para satisfazer as necessidades específicas de cada indústria.

Conclusão

As fresas de haste de duplo ângulo são ferramentas essenciais para várias indústrias onde a precisão, a maquinagem complexa e a formação de ranhuras em V são fundamentais. O compromisso da Baucor com a qualidade garante que dispõe das ferramentas certas para alcançar os melhores resultados nas suas aplicações exigentes.

Os alargadores de câmara são ferramentas versáteis utilizadas em diversos ambientes de maquinação. Aqui fica um resumo:

Tornos:

• Tornos manuais: Os mecânicos qualificados utilizam alargadores de câmara para operações de precisão, como chanfrar peças de armas de fogo ou realizar outros trabalhos de precisão.
• Tornos CNC: Automatize o processo para produção em grande volume, garantindo precisão e repetibilidade.

Fresadoras:

Fresadoras manuais: Para tarefas específicas que exijam cavidades ou características internas.

Fresadoras CNC: Apresentam vantagens semelhantes às dos tornos CNC, permitindo operações de alargamento de câmaras mais complexas.

• Máquinas especializadas:
• Máquinas de fabrico de câmaras: Dedica-se à criação ou modificação de câmaras de armas de fogo, simplificando o processo.

Importante:

• Os alargadores de câmara possuem normalmente hastes (retas ou cónicas) para uma montagem segura em suportes de ferramentas de máquinas.
• Os suportes flutuantes para alargadores podem melhorar a precisão, permitindo que o alargador se autoalinhe ligeiramente.

Baucor, como um fabricante líder mundial de fresas com haste de ângulo duplo, entende que o suporte certo faz toda a diferença. Aqui está uma visão geral dos serviços completos de design e engenharia que oferecemos:

Consulta Especializada:

• Análise de Necessidades: Nossos engenheiros experientes trabalham de perto com você para entender suas aplicações específicas, os materiais que você usina e os resultados desejados. Esta análise forma a base de nossas recomendações.
• Seleção de Fresas: Nós orientamos você na escolha do material ideal para a fresa (HSS, metal duro, etc.), ângulo, tamanho e quaisquer revestimentos que melhorem o desempenho, garantindo o encaixe perfeito para suas necessidades.

Serviços de Design Personalizado

• Requisitos Únicos: Se sua aplicação exigir uma fresa fora de nosso catálogo padrão, oferecemos design personalizado completo.
• Software Avançado de Design: Utilizamos softwares CAD/CAM de ponta para criar projetos de fresas de precisão que correspondam perfeitamente às suas especificações.
• Análise por Elementos Finitos (FEA): Para aplicações de alta exigência, podemos empregar FEA para simular o desempenho da fresa, identificando possíveis pontos fracos e otimizando o design antes de entrar em fabricação.

Foco na Otimização

• Maximização da Vida Útil da Fresa: Projetamos fresas com foco em durabilidade e resistência ao desgaste para prolongar sua vida útil e reduzir seus custos com ferramentas.
• Eficiência do Processo: Nossa equipe pode recomendar projetos de fresas que aumentem a eficiência geral da usinagem, reduzam os tempos de ciclo e melhorem a produtividade.
• Compatibilidade com Materiais: Garantimos que a geometria e os materiais escolhidos para a fresa sejam perfeitamente adequados para os materiais específicos que você irá usinar.

Baucor: Mais do que Apenas Fresas

Quando você se associa à Baucor, você recebe:

• Expertise Incomparável: Nossos engenheiros possuem amplo conhecimento em design de fresas com haste de ângulo duplo e suas aplicações práticas.
• Abordagem Colaborativa: Trabalhamos lado a lado com você para desenvolver a solução perfeita, seja uma fresa pronta ou um design personalizado.
• Foco em Resultados: Estamos comprometidos em garantir que nossas fresas e serviços de suporte promovam melhorias concretas em suas operações de usinagem.

Conclusão

O suporte de design e engenharia da Baucor vai além de fornecer fresas excepcionais. Nós nos associamos a você para analisar suas necessidades, projetar fresas otimizadas e aumentar a eficiência geral do seu processo. Entre em contato com a Baucor hoje para experimentar a diferença que nosso compromisso com suporte e inovação pode fazer para suas aplicações com fresas de haste de ângulo duplo.

Principais considerações e diretrizes de design para fresas com haste de ângulo duplo, juntamente com insights sobre como a Baucor aproveita esse conhecimento para desempenho superior das ferramentas:

Princípios Básicos de Design

Material: O material escolhido precisa ser extremamente duro e resistente ao desgaste para suportar as exigências de diversas aplicações de usinagem.

• Expertise Baucor: Oferecemos uma variedade de materiais (HSS, carboneto, aços PM) e fornecemos orientação especializada sobre o melhor material para sua aplicação específica e orçamento.

Ângulo: O ângulo da ponta (tipicamente 60° ou 90°) é uma característica crítica de design que influencia os tipos de ranhuras em V e chanfrados que podem ser criados.

• Expertise Baucor: Garantimos ângulos usinados com precisão e podemos projetar fresas personalizadas com ângulos especializados para aplicações únicas.

Design do Sulco: Os sulcos (ranhuras ao longo da fresa) desempenham um papel crucial na evacuação de cavacos e na eficiência do corte.

• Expertise Baucor: Otimizamos a geometria dos sulcos para corresponder a materiais e aplicações específicas, garantindo remoção suave dos cavacos e evitando entupimentos.

Revestimento: A aplicação de diversos revestimentos (TiN, TiAlN, AlTiN, etc.) aumenta significativamente a resistência ao desgaste, reduz o atrito e prolonga a vida útil da ferramenta.

Expertise Baucor: Selecionamos e aplicamos o revestimento perfeitamente adequado para sua aplicação, maximizando o desempenho e a durabilidade da fresa.

• Design da Haste: A haste garante rigidez adequada e amortecimento de vibrações durante a operação.


• Expertise Baucor: Projetamos hastes otimizadas para compatibilidade com diversas máquinas, assegurando uma configuração segura e estável.

Considerações Adicionais

• Ângulos de folga: Os projetistas consideram ângulos de folga adequados para corte eficiente e fluxo de cavacos.
• Aresta de Corte: A geometria da aresta de corte influencia a formação de cavacos e a qualidade do acabamento superficial.
• Dimensões Gerais: Comprimento da fresa, diâmetro da haste e diâmetro de corte são projetados de acordo com a aplicação pretendida e a configuração do sistema de fixação da peça.

Vantagem de Design da Baucor

• Conhecimento de Aplicação: Nossos engenheiros entendem como esses elementos de design se traduzem em desempenho no mundo real. Otimizamos as fresas com base na forma como serão usadas.
• Ferramentas Avançadas de Design: Utilizamos softwares CAD/CAM de ponta para criar perfis de fresas cuidadosamente projetados.
• Análise FEA: Para aplicações exigentes, a Baucor pode usar Análise por Elementos Finitos (FEA) para simular esforços e desempenho, garantindo que o design seja robusto antes da fabricação.

Conclusão

Projetar fresas com haste de ângulo duplo eficazes envolve um equilíbrio cuidadoso entre seleção de material, precisão do ângulo, geometria do sulco, escolha do revestimento e design da haste. A Baucor, como fabricante líder, aproveita seu profundo conhecimento desses princípios de design e combina isso com ferramentas avançadas para fornecer fresas que oferecem desempenho excepcional e confiabilidade em suas aplicações.
