Aplicações dos cortadores de chupa-chupa na fabricação e usinagem

As fresas para chupa-chupas, com o seu bico esférico especializado e perfil rebaixado, são essenciais em diversos processos de fabrico que exigem rebaixamento, perfilagem e maquinação de precisão.

Principais áreas de utilização

• Fabricação de moldes e matrizes: Criação de moldes e matrizes complexos com reentrâncias, padrões complexos e superfícies curvas.
• Indústria aeroespacial: Maquinação de componentes aeroespaciais com superfícies contornadas, cavidades e que exigem tolerâncias rigorosas.
• Fabricação de dispositivos médicos: Fabrico de dispositivos e implantes médicos pequenos e precisos, que apresentam frequentemente reentrâncias ou geometrias complexas.
• Fabrico em geral: Diversas aplicações em indústrias onde os componentes podem exigir rebaixos, perfis, ranhuras ou superfícies esculpidas. Exemplos incluem:
• Peças automotivas
• Ferramentas e dispositivos de fixação
• Produtos de consumo

Usos específicos de cortadores de chupa-chupas

• Criação de sulcos internos com bases mais largas: Rebaixos para ranhuras de anéis de vedação, retenção de anéis de pressão ou outras características funcionais.
• Fresagem de perfil: Maquinação de cantos arredondados, superfícies curvas e contornos complexos.
• Escultura 3D: Esculpir formas e padrões 3D em moldes ou matrizes.
• Passes de finalização: Obtenção de superfícies lisas em peças com contornos ou reentrâncias.

Fresas Lollipop são indispensáveis em indústrias onde precisão, recortes, perfis complexos e usinagem eficiente são fundamentais. Aqui está uma visão abrangente:

Fabricação de Moldes e Matrizes:

• Criando moldes complexos para plásticos, metais e compósitos.
• Recortes para liberação de peças, encaixes por pressão e outros elementos funcionais.
• Usinagem de contornos 3D complexos e superfícies esculpidas.

Fabricação Aeroespacial:

• Produção de componentes estruturais, peças de motores e conjuntos com superfícies contornadas.
• Usinagem de recortes e cavidades com tolerâncias apertadas.
• Trabalho com ligas de alta resistência e materiais exigentes.

Fabricação de Dispositivos Médicos:

• Criando componentes pequenos e precisos para implantes, instrumentos cirúrgicos e outros dispositivos médicos.
• Recortes para geometrias complexas ou características funcionais.
• Usinagem de materiais biocompatíveis.

Fabricação Automotiva:

Produção de componentes que requerem recortes, ranhuras ou perfis complexos.

Usinagem de diversos tipos de aços, ligas e, potencialmente, materiais compósitos.

• Fabricação Geral: Uma ampla gama de aplicações sempre que os componentes exigem recortes, perfis, características arredondadas ou superfícies esculpidas. Exemplos incluem:

• Produtos de Consumo
• Equipamentos Industriais
• Ferramentas e Dispositivos

Por Que Escolher Fresas Lollipop

• Capacidade de Recorte: A principal vantagem para criar recursos impossíveis de serem feitos com fresas padrão.
• Fresamento de Perfis: Usinagem de superfícies curvas, cantos arredondados e contornos complexos.
• Versatilidade: Trabalha com uma ampla gama de materiais, de aços a plásticos.

Baucor: Seu Parceiro em Usinagem de Precisão

Nossa expertise se estende ao fornecimento de soluções com fresas Lollipop adaptadas às necessidades exigentes de várias indústrias. Oferecemos:

• Especialização em Materiais: Fresas otimizadas para diversos materiais de peça de trabalho, garantindo desempenho.
• Personalização: Soluções sob medida para requisitos únicos e aplicações especializadas.
• Conhecimento do Setor: Auxiliando na seleção da fresa certa para agilizar seus processos de fabricação.

Os cortadores tipo lollipop são ferramentas versáteis que podem ser usadas em diversos tipos de máquinas, oferecendo flexibilidade para diferentes ambientes de produção:

• Máquinas de Fresagem CNC:
• Máquinas de Fresagem 3 Eixos: Ideais para tarefas básicas de subcorte e perfilamento.
• Máquinas de Fresagem 4 e 5 Eixos: Permitem contornos 3D complexos, subcortes em espaços apertados e usinagem a partir de múltiplos ângulos.
• Centros de Usinagem CNC: Fornecem automação, precisão e a capacidade de realizar fresagem, perfuração e outras operações em uma única configuração. Muito adequados para peças complexas.
• Tornos com Ferramentas Rotativas (Menos Comum): Alguns centros de torneamento possuem fusos de ferramentas rotativas que podem usar cortadores lollipop para fresagem limitada, subcorte e operações de perfilamento.

Fatores na Seleção da Máquina

A máquina ideal para seu cortador lollipop depende de fatores como:

• Tamanho e Geometria da Peça: O tamanho e a forma da peça determinarão o tamanho apropriado da máquina e suas capacidades.
• Complexidade do Subcorte: Subcortes simples podem requerer apenas capacidades de 3 eixos, enquanto subcortes 3D complexos geralmente necessitam de máquinas de 4 ou 5 eixos.
• Volume de Produção: Produções em grande volume frequentemente favorecem centros de usinagem CNC devido à velocidade, automação e eficiência.
• Requisitos de Precisão: Para tolerâncias muito rigorosas, centros de usinagem CNC de 5 eixos podem ser necessários.
• Orçamento e Equipamentos Existentes: O custo do equipamento e seu inventário de máquinas existente influenciarão suas escolhas.

Baucor: Cortadores Lollipop para sua Configuração de Usinagem

A equipe da Baucor pode ajudar a combinar os cortadores lollipop certos com suas máquinas e aplicações específicas. Consideramos:

• Tamanho e Cone do Haste do Cortador: Garantindo o ajuste e a rigidez adequados no porta-ferramentas da máquina.
• Potência da Máquina e Velocidades do Fuso: Combinando as capacidades do cortador com as características de desempenho da sua máquina.

Para além da ferramenta de corte: o suporte de design e engenharia da Baucor

Como especialista líder mundial em cortadores de chupa-chupas, a Baucor compreende que alcançar resultados ótimos envolve mais do que apenas uma ferramenta de alta qualidade. Oferecemos suporte completo em design e engenharia, incluindo:

• Análise detalhada das necessidades: Os nossos engenheiros trabalham consigo para compreender os seus desafios específicos de maquinação, materiais da peça, requisitos de rebaixamento e resultados desejados.
• Consultoria sobre Materiais e Revestimentos: Orientamo-lo na seleção do material ideal para a ferramenta de corte (aço rápido, metal duro, etc.) e do revestimento mais adequado à sua aplicação, garantindo um desempenho e uma vida útil otimizadas.
• Otimização da geometria: A Baucor ajuda a determinar o diâmetro correto da esfera, as dimensões do pescoço, o design da calha e o perfil da fresa para garantir a criação adequada do rebaixo, a remoção de aparas e evitar a quebra ou a deflexão da ferramenta.
• Recomendações de parâmetros de maquinação: Oferecemos consultoria sobre velocidades de corte, avanços e profundidades de corte personalizadas para a sua configuração específica, seleção de fresa e material da peça.
• Colaboração em sistemas de fixação e dispositivos de segurança: A Baucor pode trabalhar consigo para conceber dispositivos personalizados ou sugerir como otimizar a fixação da peça para cortes e perfilagem eficientes e precisos.
• Resolução de problemas e melhoria contínua: Os nossos engenheiros analisam os seus métodos atuais para identificar estrangulamentos, sugerir melhorias nas ferramentas ou solucionar problemas como rebarbas ou desgaste excessivo das ferramentas.
• Projeto de cortador personalizado: Para requisitos altamente específicos, os engenheiros da Baucor podem conceber e fabricar cortadores de chupa-chupas totalmente personalizados para solucionar desafios únicos.

Baucor: Os seus especialistas em cortes rebaixados e perfis.

Ao tornar-se parceiro da Baucor, terá acesso a:

• Décadas de experiência em maquinação: O nosso profundo conhecimento das ferramentas de corte e das suas aplicações traduz-se em soluções práticas para si.
• Abordagem orientada para aplicações: O nosso foco está nos resultados de que necessita, seja uma maior vida útil da ferramenta, uma produção mais rápida, melhor qualidade de rebaixamento ou capacidades de perfilagem mais complexas.
• Design colaborativo: A Baucor trabalha em estreita colaboração consigo para desenvolver as soluções de corte de chupa-chupas ideais para as suas necessidades específicas.

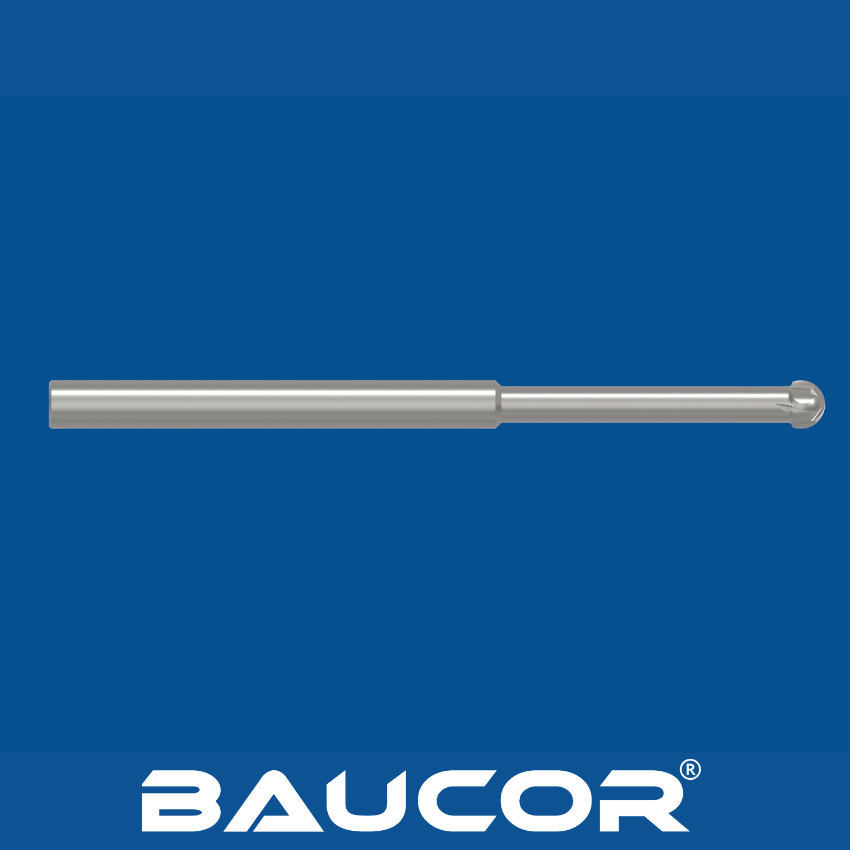

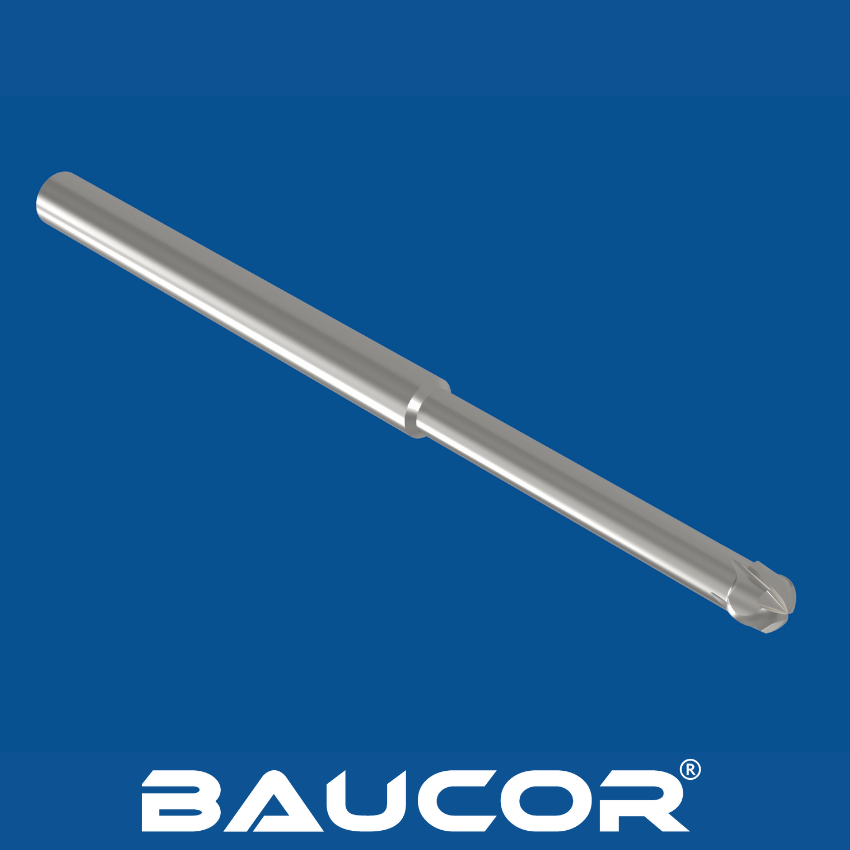

Princípios de design para cortadores de chupa-chupas eficazes

• Diâmetro da esfera: Determina o tamanho do rebaixo ou do perfil contornado. Deve corresponder às dimensões desejadas para a característica.
• Diâmetro do Pescoço: Inferior ao diâmetro da esfera para proporcionar folga. Essencial para rebaixos com pescoços mais pequenos que as bases.
• Comprimento do Pescoço: Deve ser suficiente para atingir a profundidade do rebaixo. Pescoços mais longos podem exigir parâmetros de maquinação reduzidos para evitar a deflexão.
• Número de Canais: Influencia a carga de aparas e a suavidade do corte. Mais canais são geralmente melhores para materiais mais duros, mas têm impacto no diâmetro disponível do pescoço.

Geometria dos dentes:

• Ângulos de inclinação: Frequentemente, são utilizados ângulos de ataque neutros ou ligeiramente positivos, otimizados para os materiais da peça de trabalho pretendida.
• Ângulos de alívio: Proporcionam folga e evitam o atrito.
• Ângulo da hélice: Impacta a evacuação de cavacos e a ação de corte.
• Chanfros e raios de canto: Podem ajudar a reduzir as concentrações de tensão e melhorar a vida útil da ferramenta.
• Design da haste: Garante o encaixe e a rigidez adequados no porta-ferramentas da máquina. Os tipos comuns incluem hastes retas e hastes Weldon.

Fatores de design influenciados pela aplicação

• Material da peça de trabalho: Materiais mais duros requerem uma geometria de dentes mais robusta, materiais de corte mais resistentes (como o metal duro) e, potencialmente, revestimentos diferentes.
• Dimensões do recorte inferior: A profundidade, a largura e a forma do rebaixo determinam o tamanho da fresa, as dimensões do pescoço e os parâmetros de maquinação necessários.
• Requisitos de Tolerância: As tolerâncias rigorosas exigem uma atenção cuidadosa à geometria da fresa, à rigidez da máquina e aos parâmetros de maquinação.
• Volume de Produção: Influencia as escolhas de materiais e revestimentos para otimizar a vida útil da ferramenta e a relação custo-benefício na sua configuração de produção específica.

Baucor: O seu Recurso de Design de Fresas Pirlito

Os engenheiros da Baucor utilizam a sua experiência em design para criar fresas tipo chupa-chupa otimizadas para aplicações específicas. Consideramos:

• Consultoria detalhada: Compreender as suas necessidades e desafios específicos de maquinação.
• Análise de Elementos Finitos (FEA): Pode ser utilizada para simular as tensões na fresa e otimizar o design para aplicações exigentes.
• Seleção de materiais e revestimentos: Adequar a fresa à sua peça de trabalho e ao ambiente de maquinação.
