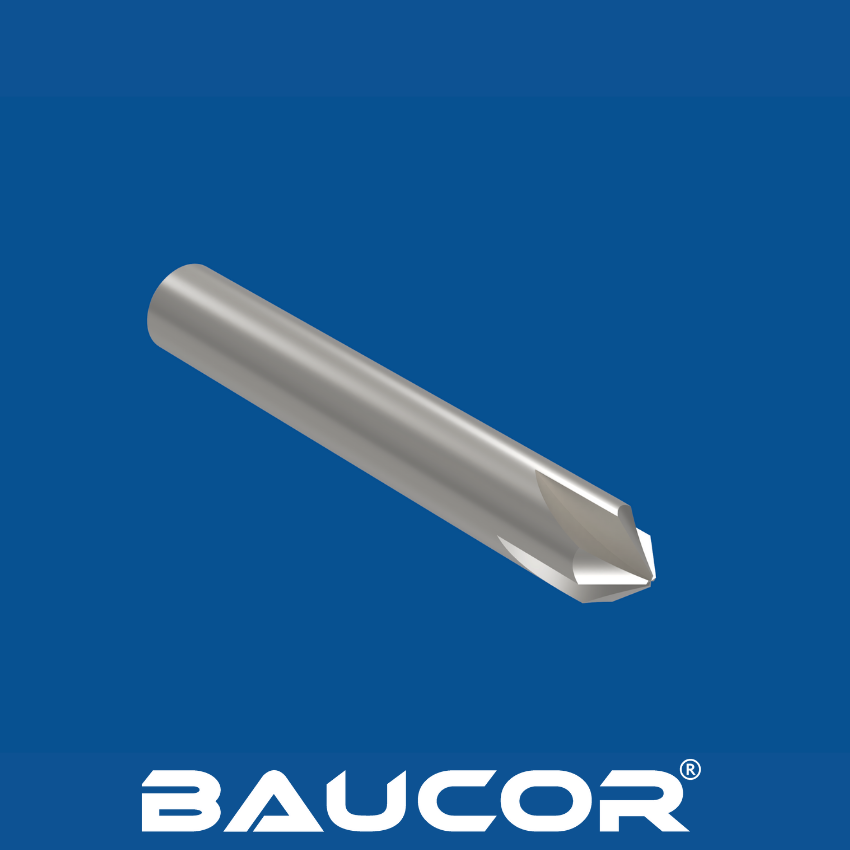

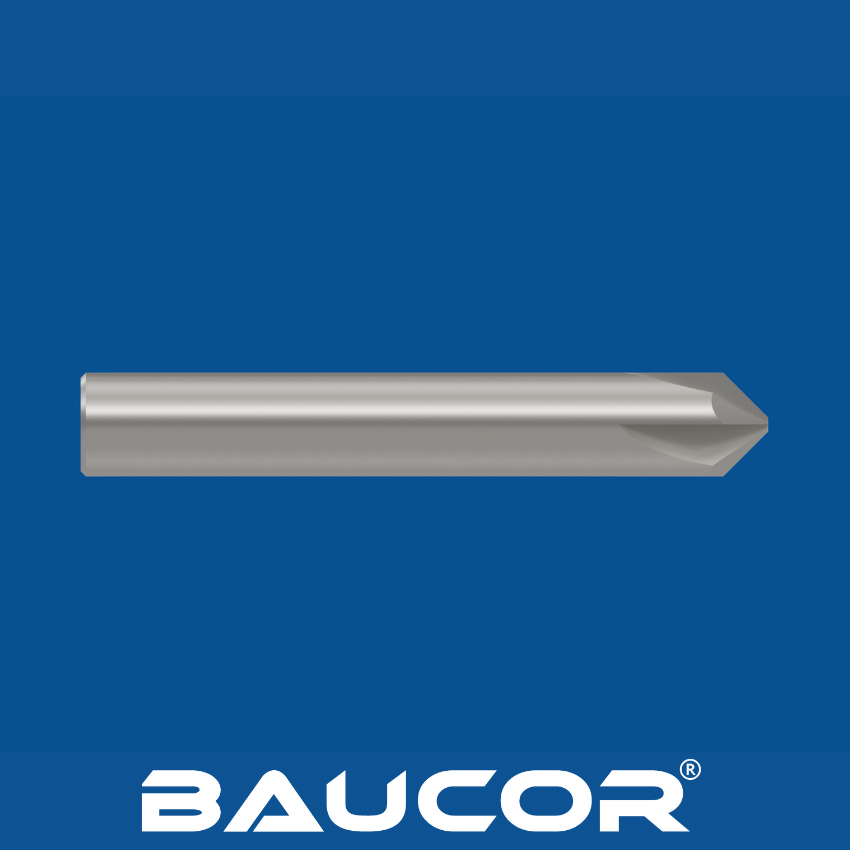

Durável e confiável: cortador chanfrador com ponta removida para desempenho CNC duradouro

Materiais comuns para fresas de chanfro com ponta de corte

• Aço rápido (HSS): Uma opção versátil e económica que oferece uma boa tenacidade e resistência ao desgaste. Adequado para a maquinação de diversos materiais, como aço, alumínio e plásticos.
• Aço rápido com cobalto (HSS-E): Contém cobalto, proporcionando maior dureza, resistência ao calor e resistência ao desgaste em comparação com o HSS standard. Isto torna-o ideal para aplicações mais exigentes e materiais mais duros.
• Carboneto sólido: Excepcionalmente duro e resistente ao desgaste, perfeito para produção em grande volume, maquinação de materiais abrasivos ou obtenção de acabamentos chanfrados muito suaves. As fresas de chanfro com ponta de metal duro oferecem a maior vida útil da ferramenta, mas são mais frágeis do que as opções de aço rápido (HSS).

Materiais menos comuns e especializados:

• Aços de metal em pó (PM): Os aços PM encontram um equilíbrio entre as propriedades do aço rápido (HSS) e do carboneto. São adequados para produção em volumes moderados a elevados e oferecem uma melhor resistência ao desgaste do que o HSS padrão.
• Cerâmicas: Extremamente duras e resistentes ao calor. Utilizadas para maquinação muito especializada de materiais duros ou para conseguir tolerâncias ultra-precisas e acabamentos lisos. As fresas de cerâmica são mais frágeis e caras.
• Diamante Policristalino (PCD): O máximo em resistência ao desgaste. As fresas de chanfro com ponta de PCD são utilizadas para a maquinação de alta precisão de metais não ferrosos ou materiais abrasivos, onde a vida útil da ferramenta é fundamental.

Fatores Adicionais

• Revestimentos: Muitas fresas de chanfro com ponta podem ser revestidas com materiais como Nitreto de Titânio (TiN), Nitreto de Alumínio e Titânio (TiAlN) ou outros para melhorar ainda mais o desempenho e prolongar a vida útil da ferramenta.

Compatibilidade de Materiais: O melhor material para uma fresa de chanfro com ponta depende muito do material da peça a maquinar.

Os Cortadores de Chanfrar com Pastilha oferecem resistência e versatilidade, mas o revestimento adequado pode elevar o seu desempenho para outro nível. Vamos explorar os revestimentos que maximizam a durabilidade da ferramenta, a precisão e a eficiência:

Revestimentos Populares

• Nitreto de Titânio (TiN): O revestimento mais utilizado para aumentar a dureza, resistência ao desgaste e reduzir o atrito. É um revestimento versátil para muitas aplicações.


• Nitreto de Titânio e Alumínio (TiAlN): Sobressai em condições exigentes, oferecendo dureza superior e resistência ao calor em comparação com o TiN. Ideal para materiais duros e velocidades de corte elevadas.


• Carbonitreto de Titânio (TiCN): Conhecido pela resistência ao desgaste e excelente lubrificação, promovendo um fluxo suave de cavacos.


• Nitreto de Cromo (CrN): Oferece resistência razoável ao desgaste e proteção contra corrosão, sendo benéfico quando se utilizam fluidos de corte.


• Nitreto de Alumínio e Titânio (AlTiN): Ideal para corte a temperaturas extremamente elevadas, superando o TiAlN padrão em alguns casos.


• Carbono Tipo Diamante (DLC): A solução máxima em resistência ao desgaste e redução de atrito. Os revestimentos DLC são usados para durabilidade excecional da ferramenta, usinagem de materiais abrasivos e obtenção de acabamentos superiores.

Para Além do Básico

• Revestimentos Multicamadas: Combinam várias camadas de revestimento para benefícios reforçados.
• Revestimentos Nanocompósitos: Oferecem dureza extrema e elevada resistência ao desgaste devido à sua nanostrutura.

Escolha com Critério: Fatores a Considerar

• Material da Peça: Ajuste a dureza e resistência ao calor do revestimento ao material da peça.
• Condições de Usinagem: Cortes agressivos favorecem revestimentos resistentes ao calor.
• Lubrificação: Considere como o revestimento interage com fluidos de corte ou usinagem a seco.

Custo vs. Benefício: Revestimentos mais avançados (como DLC) podem ser mais caros, mas podem aumentar drasticamente a durabilidade da ferramenta, economizando dinheiro a longo prazo.

Os Cortadores de Chanfrar com Pastilha, com a sua combinação de resistência e capacidade de corte central, são utilizados numa variedade de cenários de fabrico e usinagem. Eis onde se destacam:

Aplicações Principais

• Chanfrar: A sua função principal. Desbarbar arestas afiadas, criar chanfraduras estéticas e preparar superfícies para soldadura em vários componentes.
• Chanfrar Internamente: A ponta plana permite o mergulho para criar chanfraduras dentro de furos ou em características internas.
• Faceamento (Spot Facing): Criar superfícies planas e lisas à volta de furos para um assento seguro de fixadores ou componentes.

Indústrias que os Utilizam

• Aeroespacial e Defesa: Precisão e durabilidade são cruciais. Os cortadores de chanfrar com pastilha garantem arestas limpas, desbaste e chanfraduras precisas em componentes de alto desempenho.
• Automóvel: Uso extensivo na usinagem de componentes de motores, sistemas de transmissão e outras peças automóveis, onde a resistência em condições exigentes é fundamental.
• Usinagem e Fabrico Geral: Operadores em várias indústrias confiam nos cortadores de chanfrar com pastilha pela sua versatilidade em múltiplas tarefas de usinagem.
• Fabrico de Dispositivos Médicos: Frequentemente requerem chanframento e desbaste precisos em componentes críticos para a segurança. A durabilidade dos cortadores com pastilha é vantajosa.

Exemplos Específicos

• Usinagem de materiais duros onde cortadores pontiagudos poderiam lascar.
• Produção em grande volume, onde a longa vida útil da ferramenta é essencial.
• Aplicações que necessitam tanto de chanframento de arestas como de criação de chanfraduras internas.

Porque Escolher Cortadores com Pastilha?

A sua maior resistência e capacidade de corte em mergulho tornam-nos uma adição valiosa à caixa de ferramentas de qualquer operador, especialmente quando se trabalha com materiais resistentes ou quando são necessárias capacidades versáteis de chanframento.

Os Cortadores de Chanfrar com Pastilha são utilizados em diversas indústrias que exigem a usinagem e acabamento precisos de metais e outros materiais. Estas indústrias incluem:

• Aeroespacial: Para usinar componentes que requerem arestas precisas e acabamentos suaves, como pás de turbinas e peças estruturais.
• Automóvel: Na produção de componentes de motores, peças de transmissão e outros elementos críticos que necessitam de chanfrar e acabamento de arestas.
• Fabricação de Ferramentas e Matrizes: Para criar moldes e matrizes com chanfraduras e arestas precisas, garantindo produtos finais de alta qualidade.
• Manufatura: Processos gerais de fabrico onde os componentes precisam de ser chanfrados ou acabados para montagem ou para efeitos estéticos.
• Fabrico de Dispositivos Médicos: Para criar arestas precisas e suaves em instrumentos cirúrgicos e outros dispositivos médicos.
• Óleo e Gás: Na produção de condutas, equipamento de perfuração e outros componentes onde a precisão e o acabamento suave são essenciais.
• Metalomecânica: Tarefas gerais de trabalho em metal, incluindo usinagem CNC, onde o chanfrar é necessário para preparar arestas para soldadura ou melhorar a estética dos componentes.

Estes cortadores são essenciais para garantir a qualidade e funcionalidade dos componentes nestas indústrias, melhorando o ajuste e acabamento e reduzindo o risco de concentrações de tensão nas arestas.

Máquinas que utilizam fresas de chanfro com ponta

• Fresadoras CNC: As fresadoras CNC oferecem a combinação ideal de potência, precisão e versatilidade para tarefas de biselamento complexas. Tanto as fresadoras CNC verticais como as horizontais podem utilizar estas fresas, e o sistema de controlo da máquina permite programar ângulos, profundidades e localizações de chanfro precisos.
  Fresadoras manuais: Os operadores de máquinas qualificados utilizam fresas de chanfro com ponta em fresadoras manuais para tarefas que exijam chanfro, faceamento ou corte central. As máquinas manuais oferecem flexibilidade para trabalhos personalizados ou em pequenos lotes de produção.
• Outras máquinas potenciais: Dependendo das capacidades específicas da máquina e da configuração da peça, algumas máquinas especializadas também podem incorporar fresas de chanfro com ponta para tarefas específicas dentro de um determinado setor.

Considerações importantes:

• Tipo de haste: As fresas de chanfro com ponta têm normalmente um design de haste reta ou cónica para uma montagem segura no porta-ferramentas da máquina.
• Fixação da peça: A peça deve ser fixada ou fixada com segurança à máquina para garantir operações de chanfro precisas e seguras.

Os Cortadores de Chanfrar com Pastilha oferecem resistência e versatilidade, mas alcançar o máximo desempenho muitas vezes requer apoio especializado. Se procura um verdadeiro parceiro em ferramentas de corte, a Baucor pode oferecer soluções abrangentes de design e engenharia para elevar os seus resultados de usinagem.

Expertise em Design Colaborativo

Os engenheiros da Baucor trabalham consigo em todas as etapas do processo. Desde a seleção do material (HSS, HSS com Cobalto, carboneto, etc.) até à otimização da geometria (ângulo de chanfrar, gorges, ângulos de alívio), garantem que os seus cortadores de chanfrar com pastilha são adaptados aos materiais específicos da peça, volumes de produção e vida útil desejada da ferramenta. As opções de personalização permitem soluções que vão além dos cortadores standard disponíveis no mercado.

Simulação e Testes Avançados

A Baucor utiliza tecnologias de ponta, como Análise por Elementos Finitos (FEA), para prever o desempenho do cortador e otimizar os designs quanto à resistência e evacuação de cavacos. A prototipagem interna e testes rigorosos em situações reais validam ainda mais os designs, resultando em ferramentas robustas que se destacam em aplicações exigentes.

Para Além da Ferramenta: Suporte Contínuo

A Baucor não fornece apenas ferramentas; oferece conhecimento especializado. Ao analisar os dados de desempenho, podemos recomendar ajustes nos parâmetros de usinagem ou mesmo pequenas alterações de design para maximizar a vida útil e a eficiência da ferramenta. A nossa equipa de engenheiros está sempre disponível para assistência técnica e aconselhamento sobre otimização.

A Diferença Baucor

Este modelo de suporte abrangente transforma a Baucor no seu parceiro de usinagem. Ao otimizar os seus cortadores de chanfrar com pastilha, acabamos por otimizar todo o seu processo de fabrico.

Design de fresas de chanfro com ponta substituível: fatores-chave para o sucesso

As fresas de chanfro com ponta substituível, com as suas pontas de metal duro substituíveis, oferecem uma maior vida útil em aplicações exigentes. Compreender o seu design é crucial para escolher a fresa certa para as suas necessidades.

Design da ponta de metal duro

• A classe de metal duro importa: Selecione a classe de metal duro correta para a dureza do seu material. Dê prioridade à resistência ao desgaste, garantindo ao mesmo tempo tenacidade suficiente para evitar quebras.
• Tudo sobre ângulos e raios: Escolha o ângulo de chanfro da ponta (por exemplo, 45°, 90°) para o perfil de aresta pretendido. O raio da ponta determina a nitidez do chanfro.
• Fixação Segura: A brasagem é o método padrão para fixar a ponta de metal duro ao corpo.

Design do Corpo da Ferramenta

• Aço Rápido vs. Metal Duro: O aço rápido oferece um preço acessível, enquanto o metal duro sólido aumenta a rigidez e a resistência ao desgaste.
• Haste e ajuste: Escolha um tipo de haste compatível com o porta-ferramentas da sua máquina.
• Canais e Folga: O número de canais afeta a remoção de aparas. Os ângulos de folga garantem que a fresa não roça na peça de trabalho.

Considerações Adicionais

• Revestimentos Melhoram o Desempenho: Considere revestimentos de TiN, AlTiN e outros para melhor resistência ao desgaste e acabamento superficial.
• Opções de Refrigeração: Projetos com refrigeração interna auxiliam no gerenciamento de cavacos e prolongam a vida útil da ferramenta.
• Possibilidades de Personalização: Personalize o ângulo do chanfro ou o raio da ponta para aplicações específicas.
