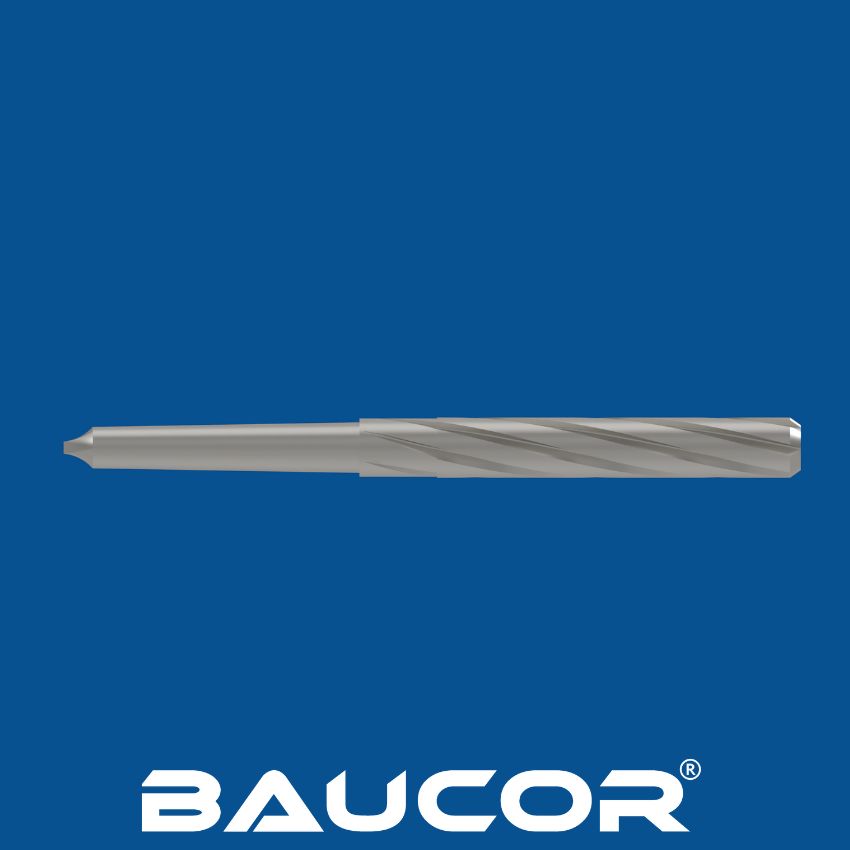

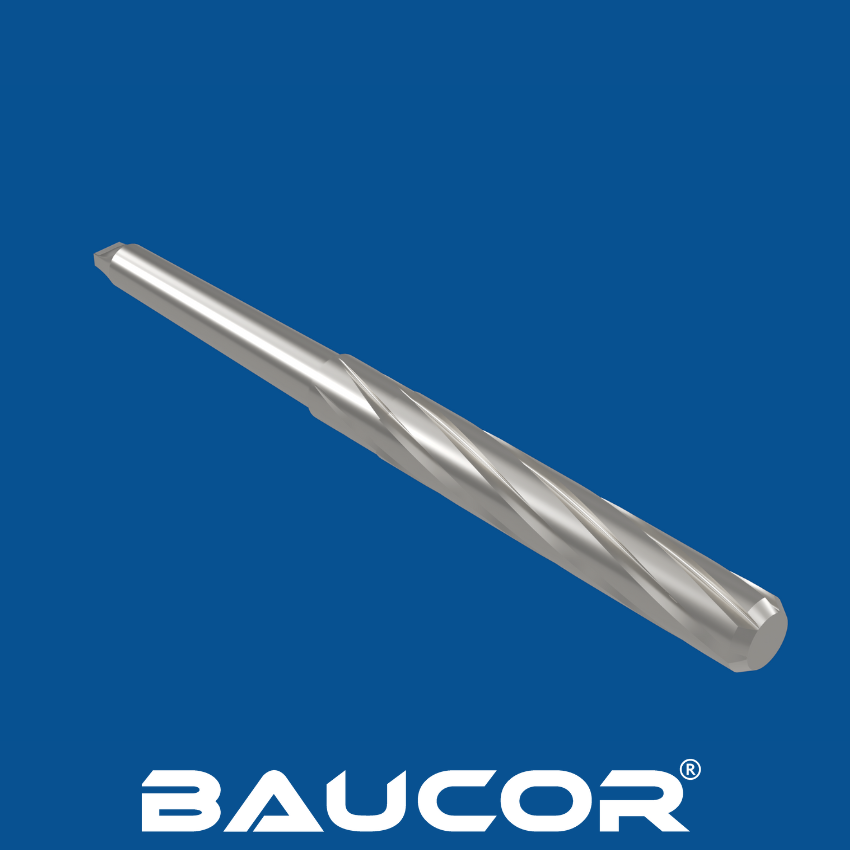

Fixação segura no mandril com alargadores de haste cônica

O processo de fabrico de alargadores com haste cónica envolve várias etapas, combinando usinagem de precisão, tratamento térmico e técnicas de acabamento de superfície para produzir uma ferramenta de corte de alta qualidade.

Seleção do Material:

• Aço Rápido (HSS): O material mais comum devido à sua dureza, resistência ao desgaste e capacidade de manter uma aresta de corte afiada em altas temperaturas.
• Aço Rápido com Cobalto (HSS-Co): Contém cobalto para maior dureza e resistência ao desgaste, adequado para cortar materiais mais duros.
• Carboneto: Extremamente duro e resistente ao desgaste, ideal para produção em grande volume e corte de materiais abrasivos.

Preparação do Bloco:

• O material escolhido (HSS, HSS-Co ou carboneto) é cortado em blocos cilíndricos com o comprimento necessário para o corpo do alargador.

Tornear e Fresar:

• Os blocos são usinados em tornos e fresadoras para criar o corpo do alargador, incluindo a haste cónica, as flautas e as arestas de corte. Esta etapa envolve operações precisas de torneamento, fresagem e retificação para obter as dimensões e ângulos desejados.

Tratamento Térmico:

• O tratamento térmico é crucial para endurecer o alargador e aumentar sua resistência ao desgaste. O alargador é aquecido a alta temperatura e rapidamente resfriado (têmpera) em óleo ou água, criando uma camada externa dura enquanto mantém um núcleo resistente. Este processo também alivia tensões internas e melhora a estabilidade dimensional do alargador.

Retificação e Acabamento:

• Após o tratamento térmico, o alargador é retificado e polido para alcançar as dimensões finais, o acabamento superficial e a geometria da aresta de corte. Esta etapa requer máquinas de retificação especializadas e técnicos qualificados para garantir precisão e exatidão.

Revestimento (Opcional):

• Alguns alargadores com haste cónica podem receber revestimentos como nitreto de titânio (TiN) ou carbonitreto de titânio (TiCN) para aumentar ainda mais a resistência ao desgaste, reduzir o atrito e prolongar a vida útil da ferramenta.

Controle de Qualidade:

• Ao longo do processo de fabrico, medidas rigorosas de controlo de qualidade são implementadas para garantir que os alargadores atendam a tolerâncias e padrões de desempenho estritos. Isto inclui inspeção dimensional, verificação do acabamento superficial e testes de corte.

Tamanhos personalizados:

Para além dos tamanhos standard, a Baucor oferece tamanhos personalizados de alargadores com haste cónica para satisfazer as necessidades específicas dos clientes. Isto permite aos clientes encomendar alargadores com diâmetros não normalizados ou designs de canal exclusivos, adaptados às suas necessidades específicas.

Coatings significantly enhance the performance and lifespan of taper shank reamers by improving hardness, wear resistance, reducing friction, and promoting heat dissipation. Here's a comprehensive list of coatings commonly used on taper shank reamers:

PVD (Physical Vapor Deposition) Coatings:

• Titanium Nitride (TiN): The most popular and versatile coating, TiN is known for its gold color and offers increased hardness, wear resistance, and reduced friction. It is suitable for general-purpose reaming applications.
• Titanium Carbonitride (TiCN): Similar to TiN but with enhanced hardness and wear resistance due to the addition of carbon. TiCN has a dark grey or black color and is often preferred for cutting harder materials.
• Aluminum Titanium Nitride (AlTiN): This coating is harder and more heat-resistant than TiN or TiCN, making it ideal for high-speed machining applications where heat buildup is a concern. AlTiN typically has a purple or bronze color.
• Zirconium Nitride (ZrN): Offers excellent wear resistance and lubricity, making it suitable for cutting a wide range of materials, including stainless steel and titanium. ZrN has a gold color similar to TiN.

CVD (Chemical Vapor Deposition) Coatings:

• Diamond-Like Carbon (DLC): DLC coatings are incredibly hard and have a low coefficient of friction, making them ideal for applications where wear and friction are critical. They are commonly used on high-performance reamers.
• Chromium Nitride (CrN): Provides good wear resistance and is often used in combination with other coatings to create multi-layered coatings for enhanced performance.

Other Coatings:

• Titanium Aluminum Nitride (TiAlN): Combines the hardness of TiN with the thermal stability of AlN, making it suitable for high-speed and high-temperature applications.
• Multi-Layer Coatings: These coatings combine multiple layers of different materials, such as TiN/TiCN or TiAlN/AlTiN, to offer a broader range of properties and performance benefits.

Choosing the Right Coating:

The best coating for a taper shank reamer depends on several factors:

• Material being reamed: Different coatings are better suited for different materials. TiCN is often preferred for harder materials, while DLC is suitable for softer materials.
• Cutting Conditions: High-speed machining may require coatings with better heat resistance, such as AlTiN.
• Desired Tool Life: Coatings can significantly extend the life of a reamer. If long tool life is a priority, coatings like TiCN or DLC may be preferable.

Consulting with a tooling expert or reamer manufacturer can help you choose the right coating for your specific needs.

Os alargadores de haste cônica encontram aplicação em uma ampla variedade de indústrias e casos de uso específicos onde precisão e exatidão são essenciais:

Indústrias:

• Automotiva: Os alargadores são fundamentais para o acabamento de furos em blocos de motor, carcaças de transmissão, componentes de freio e outras peças que exigem tolerâncias precisas.
• Aeroespacial: Usados para alargar furos em estruturas de aeronaves, componentes de trem de pouso e peças de motores, onde alta precisão e confiabilidade são críticas.
• Manufatura: Empregados na engenharia geral e usinagem para criar furos precisos em diversas peças e componentes metálicos, incluindo gabaritos, dispositivos de fixação e matrizes.
• Fabricação de Ferramentas e Matrizes: Os alargadores de haste cônica são usados para criar furos precisos em matrizes e moldes para diversos processos de fabricação.
• Construção: Utilizados na fabricação de componentes estruturais de aço, como vigas e colunas, onde o alinhamento e a precisão dos furos são essenciais para a integridade estrutural.
• Manutenção e Reparo: Os alargadores são frequentemente usados para reparar furos desgastados ou danificados em máquinas e equipamentos, restaurando-os às especificações originais.

Aplicações Específicas:

• Ampliação de Furos: Os alargadores de haste cônica são usados para ampliar furos pré-perfurados a um diâmetro específico com tolerâncias precisas.
• Melhoria da Precisão dos Furos: Corrigem pequenas imprecisões no tamanho, forma e alinhamento do furo, garantindo um encaixe suave e preciso para fixadores e outros componentes.
• Acabamento de Furos: Criam um acabamento superficial liso no interior do furo, melhorando o encaixe e a função dos componentes.
• Desbaste de Furos: Podem remover rebarbas e arestas afiadas na entrada e saída do furo, evitando danos potenciais às peças acopladas.

Vantagens em Cenários Específicos:

• Furos Cônicos: Os alargadores de haste cônica são particularmente úteis para alargar furos cônicos, pois a haste cônica proporciona autoajuste e alinhamento durante o processo.
• Furos Profundos: Sua rigidez e estabilidade os tornam ideais para alargar furos profundos, onde outros tipos de alargadores poderiam sofrer vibração ou desvio.
• Aplicações de Alta Tolerância: Devido à sua precisão, os alargadores de haste cônica são preferidos em aplicações que exigem tolerâncias apertadas e alta exatidão.

Em resumo, os alargadores de haste cônica são ferramentas indispensáveis em diversas indústrias e aplicações onde o acabamento preciso de furos é crucial para funcionalidade, desempenho e segurança.

Os alargadores de haste cônica são ferramentas versáteis usadas em diversos setores industriais onde o acabamento preciso de furos é essencial. Sua aplicação abrange múltiplos setores, incluindo:

Indústria Automotiva:

• Fabricação: Os alargadores de haste cônica são amplamente utilizados na fabricação de automóveis e seus componentes. Eles são empregados para criar furos precisos em blocos de motor, carcaças de transmissão, sistemas de freio e outras peças onde tolerâncias rigorosas são cruciais para o ajuste e funcionamento corretos.
• Manutenção e Reparo: Mecânicos e técnicos utilizam alargadores de haste cônica para reparar furos desgastados ou danificados em componentes automotivos, garantindo um encaixe preciso para peças de reposição.

Indústria Aeroespacial:

• Fabricação: Os alargadores de haste cônica desempenham um papel crítico na fabricação de aeronaves e espaçonaves. Eles são usados para criar furos precisos em fuselagens, componentes de trem de pouso, peças de motor e outros componentes críticos onde precisão e confiabilidade são primordiais.

Indústria de Manufatura:

• Engenharia Geral: Os alargadores de haste cônica são usados em diversos processos de manufatura para criar furos precisos em peças e componentes metálicos. Isso inclui gabaritos, dispositivos de fixação, matrizes, moldes e outras ferramentas utilizadas na produção.

Fabricação de Ferramentas e Matrizes:

• Ferramentas de Precisão: Alargadores de haste cônica são essenciais para criar furos precisos em matrizes, moldes e outras ferramentas usadas em processos de fabricação, como moldagem por injeção, estampagem e fundição.

Indústria da Construção:

• Fabricação de Estruturas de Aço: Os alargadores de haste cônica são usados para criar furos precisos em componentes estruturais de aço, como vigas, colunas e conexões. Isso garante o encaixe correto de parafusos e outros fixadores, contribuindo para a integridade estrutural de edifícios e pontes.

Indústria de Energia:

• Petróleo e Gás: Alargadores são usados na manutenção e reparo de equipamentos de perfuração, pipelines e outros componentes da indústria de petróleo e gás.
• Geração de Energia: São utilizados na fabricação e manutenção de equipamentos de geração de energia, como turbinas e geradores.

1. Fabricação de Dispositivos Médicos:

• Componentes de Precisão: Alargadores de haste cônica são usados para criar furos precisos em implantes médicos, instrumentos cirúrgicos e outros dispositivos médicos onde a exatidão e o acabamento superficial são críticos.

Em resumo, os alargadores de haste cônica são ferramentas indispensáveis em uma ampla variedade de indústrias, desde automotiva e aeroespacial até manufatura e construção. Sua capacidade de criar furos precisos e exatos os torna essenciais para garantir a qualidade, funcionalidade e segurança de diversos produtos e componentes.

Os alargadores de haste cônica são projetados para serem usados em máquinas equipadas com um fuso ou suporte de ferramenta cônico. A haste cônica garante um encaixe seguro e alinhamento preciso, prevenindo deslizamentos durante a operação. Aqui estão os principais tipos de máquinas que comumente utilizam alargadores de haste cônica:

1. Furadeiras de Bancada: As furadeiras de bancada são máquinas versáteis frequentemente usadas para operações de alargamento. Elas podem acomodar alargadores de haste cônica em seus mandris ou com o uso de adaptadores para haste cônica.
2. Fresadoras: As fresadoras oferecem maior flexibilidade e precisão para tarefas de alargamento. Podem ser usadas tanto para alargamento vertical quanto horizontal e suportam peças maiores do que as furadeiras de bancada.
3. Tornos: Embora sejam usados principalmente para operações de torneamento, os tornos também podem ser utilizados para alargamento com suportes de ferramenta adequados. Os alargadores de haste cônica são frequentemente usados em tornos para acabamento de furos internos e criação de furos precisos.
4. Máquinas CNC (Controle Numérico Computadorizado): As máquinas CNC proporcionam o mais alto nível de precisão e automação para operações de alargamento. Podem ser programadas para realizar tarefas complexas com consistência e repetibilidade.
5. Fresadoras de Furação (Boring Machines): Essas máquinas são especializadas na criação e acabamento de furos grandes. Elas podem utilizar alargadores de haste cônica para atingir tolerâncias precisas e acabamentos suaves.
6. Furadeiras de Braço Radial: Essas máquinas são adequadas para alargar peças grandes devido ao seu braço ajustável, que permite maior alcance e flexibilidade de posicionamento.

Considerações Adicionais:

• Suportes de Ferramenta: Os alargadores de haste cônica são fixados usando soquetes ou mandris cônicos compatíveis no fuso ou suporte da máquina. O tipo específico de suporte depende da máquina e do tipo de haste cônica do alargador.
• Fluido de Corte: O uso de fluido de corte durante o alargamento é essencial para reduzir atrito, acúmulo de calor e desgaste da ferramenta. Também ajuda a remover cavacos e detritos da zona de corte.
• Velocidade e Avanço: A velocidade de corte e a taxa de avanço corretas são cruciais para obter resultados ótimos. Esses parâmetros dependem do material a ser alargado, do tipo de alargador e do acabamento superficial desejado.

Ao escolher a máquina correta e seguir procedimentos operacionais adequados, os alargadores de haste cônica podem ser usados de forma eficaz para criar furos precisos, exatos e suaves em uma variedade de aplicações.

Na Baucor, estamos comprometidos em fornecer aos nossos clientes não apenas alargadores de haste cônica altamente avaliados, mas também o suporte abrangente necessário para alcançar resultados ideais e maximizar o valor de suas ferramentas.

Nossa experiente equipe de engenharia trabalha em estreita colaboração com nossos clientes para projetar alargadores personalizados que correspondam precisamente aos requisitos específicos de suas aplicações. Consideramos cuidadosamente fatores como o design das hélices, a seleção de materiais e a geometria para garantir o desempenho de corte desejado e a vida útil da ferramenta.

Como especialistas na área, nossos engenheiros oferecem orientação na seleção do alargador mais adequado para aplicações específicas, levando em conta fatores como o material da peça, o tamanho e a tolerância do furo, a velocidade de corte e o acabamento superficial desejado. Também oferecemos recomendações sobre parâmetros de corte ideais, estratégias de lubrificação e solução de problemas relacionados ao alargamento.

Compreendendo a importância da seleção de materiais e revestimentos, oferecemos expertise na escolha das opções mais apropriadas com base em fatores como a dureza da peça, a vida útil desejada da ferramenta e considerações de orçamento. Fornecemos uma ampla gama de materiais, como aço rápido (HSS), aço rápido com cobalto (HSS-Co) e metal duro, juntamente com diversos revestimentos como nitreto de titânio (TiN), carbonitreto de titânio (TiCN) e nitreto de titânio e alumínio (AlTiN) para melhorar o desempenho e a durabilidade.

Nossa dedicação ao suporte ao cliente não se limita à seleção de produtos. Oferecemos suporte técnico abrangente para responder a quaisquer dúvidas ou desafios que nossos clientes encontrem durante o uso de seus alargadores. Nossa equipe está prontamente disponível para ajudar na solução de problemas de desgaste, otimização de parâmetros de corte e fornecimento de dicas de manutenção.

Acreditamos em capacitar nossos clientes com conhecimento, por isso oferecemos programas de treinamento, workshops e recursos online para educá-los sobre o uso e a manutenção adequados de alargadores de haste cônica. Isso garante que os usuários possam maximizar o potencial da ferramenta e alcançar resultados consistentes e de alta qualidade.

Na Baucor, a melhoria contínua está incorporada em nossa filosofia. Investimos em pesquisa e desenvolvimento contínuos para aprimorar constantemente nossos projetos de alargadores e permanecer à frente no mercado. Isso envolve explorar novos materiais, revestimentos e técnicas de fabricação para melhorar o desempenho de corte, a vida útil da ferramenta e o valor geral para nossos clientes.

Ao oferecer esse nível de suporte abrangente em design e engenharia, consolidamos nossa posição como um fabricante altamente avaliado e promovemos relacionamentos sólidos com nossos clientes, ajudando-os, em última análise, a alcançar o sucesso em seus respectivos setores.

Projetar alargadores com haste cônica requer consideração cuidadosa de vários fatores para garantir desempenho ideal, precisão e vida útil da ferramenta. Aqui estão os principais guias de projeto:

Seleção de Material: A escolha do material é crítica para o desempenho do alargador. O aço rápido (HSS) é o mais comum devido à sua dureza e resistência ao desgaste. O aço rápido com cobalto (HSS-Co) oferece dureza aprimorada e é adequado para materiais mais duros, enquanto o metal duro (carbide) é excepcionalmente duro, porém mais frágil.

Design dos Canais:

• Número de Canais: Determina a evacuação de cavacos e o fluxo de fluido de corte. Mais canais geralmente proporcionam corte mais suave, mas podem causar entupimento de cavacos em materiais dúcteis.
• Geometria dos Canais: Canais retos são usados para alargamento geral, enquanto canais helicoidais oferecem melhor remoção de cavacos e acabamentos mais suaves. Canais helicoidais à esquerda são preferidos para furos passantes, enquanto canais helicoidais à direita são adequados para furos cegos.
• Ângulo de Hélice: O ângulo dos canais afeta o fluxo de cavacos e as forças de corte. Um ângulo de hélice maior melhora a evacuação de cavacos, mas pode aumentar as forças de corte.

Geometria da Aresta de Corte:

• Ângulo de Ataque: O ângulo em que a aresta de corte encontra a peça. Um ângulo de ataque positivo reduz as forças de corte, mas pode enfraquecer a aresta. Um ângulo de ataque negativo aumenta as forças de corte, mas fortalece a aresta.
• Ângulo de Folga: O ângulo atrás da aresta de corte que evita atrito contra a peça. Folga insuficiente pode causar calor excessivo e desgaste prematuro.
• Ângulo de Alívio: O ângulo atrás do ângulo de folga fornece espaço adicional para o fluxo de cavacos e reduz o atrito.

Design da Haste Cônica:

• Tipo e Tamanho do Cone: Os tipos de cone mais comuns são Morse (MT), Brown & Sharpe (B&S) e Jarno. O tamanho do cone deve ser compatível com o fuso da máquina ou porta-ferramentas.
• Ângulo do Cone: O ângulo do cone garante um encaixe seguro e previne deslizamento. O ângulo de cone mais comum para alargadores é 1:20 (aproximadamente 2,86 graus).

Diâmetro e Tolerância:

• Diâmetro: O diâmetro do alargador deve ser ligeiramente maior que o furo pré-perfurado para atingir o tamanho final desejado.
• Tolerância: A tolerância do alargador determina a precisão do furo final. Tolerâncias mais rigorosas são necessárias para aplicações de precisão.

Chanfro e Ângulo de Entrada:

• Chanfro: O ângulo na aresta frontal do alargador ajuda a guiar a ferramenta para dentro do furo e iniciar o processo de corte.
• Ângulo de Entrada: O ângulo com que a aresta de corte entra na peça. Ângulo menor é preferido para alargamento de materiais endurecidos, enquanto ângulo maior é adequado para materiais mais macios.

1. Comprimento Total e Diâmetro da Haste: Essas dimensões devem ser escolhidas com base na aplicação e na profundidade do furo a ser alargado.
2. Revestimento: Revestimentos como TiN, TiCN e AlTiN podem ser aplicados para melhorar a resistência ao desgaste, reduzir atrito e prolongar a vida útil da ferramenta.

Seguindo essas diretrizes de projeto e selecionando materiais e revestimentos apropriados, os fabricantes podem produzir alargadores com haste cônica de alta qualidade que atendem aos requisitos específicos de diversas aplicações, garantindo precisão, exatidão e durabilidade.
