Brocas CNC são ferramentas projetadas para criar furos precisos em diversos materiais, incluindo metais, compósitos, madeira e alvenaria. Analisar a aplicação na qual a broca será utilizada é essencial para iniciar o processo de design de forma eficaz. Isso significa não apenas identificar o material no qual você irá perfurar, mas também considerar fatores cruciais como o tamanho desejado dos furos e as condições operacionais — como velocidade ótima, taxa de avanço e uso de fluido refrigerante. Analisar e pesquisar padrões industriais e ferramentas concorrentes pode fornecer informações valiosas que ajudam a garantir desempenho superior, ao mesmo tempo em que atendem a quaisquer desafios únicos que você possa enfrentar.

Na Baucor, trazemos nossa ampla expertise para assisti-lo durante todo o processo de design. O profundo conhecimento da nossa equipe sobre propriedades de materiais, geometria da broca e opções de acabamento garante que possamos orientá-lo na seleção do material, geometria e revestimento adequados para sua aplicação, superando suas expectativas e entregando desempenho superior.

2. Definindo as especificações da máquina de furar:

O passo seguinte é definir as principais características geométricas que determinam o desempenho da broca:

1. Tipo de broca:
   A escolha do tipo de broca adequado é crucial, pois define o design básico da broca e as suas capacidades. Por exemplo, as brocas canhão são ideais para a perfuração de furos profundos devido à sua excelente capacidade de evacuação de aparas, enquanto as brocas escalonadas permitem perfurar múltiplos diâmetros numa única operação. Outras opções, como as brocas para alvenaria, são concebidas para lidar com materiais abrasivos como o betão e o tijolo. Na Baucor, disponibilizamos uma vasta gama de brocas. Para mais detalhes, consulte a secção abaixo intitulada “Tipos de brocas”.


2. Ângulo de apontamento:
   O ângulo da ponta afeta a capacidade da broca de penetrar no material e influencia a formação de aparas. Os ângulos padrão incluem 118° para perfuração de uso geral e 135° para materiais mais rígidos. As pontas bipartidas são benéficas para reduzir a oscilação e melhorar a precisão, especialmente quando se inicia um furo.


3. Desenho da flauta:
   Para otimizar a remoção de aparas e o fluxo de fluido de corte, inclua o comprimento da aresta de corte e o ângulo da hélice. As arestas de corte helicoidais são ideais para materiais mais macios, uma vez que evacuam os aparas de forma eficiente, enquanto as arestas de corte retas são mais adequadas para materiais frágeis, como o vidro ou a cerâmica. O ângulo da hélice (de 30° a 45°) deve ser compatível com as forças de corte e com as propriedades do material.


4. Diâmetro e comprimento:
   Defina o diâmetro e o comprimento para garantir a compatibilidade com as máquinas CNC e a aplicação pretendida. As brocas extralongas são concebidas para furos profundos, mas requerem maior rigidez para evitar a deflexão. As brocas com haste reduzida permitem cortes de maior diâmetro com porta-ferramentas mais pequenos.


5. Configuração de ponta:
   A geometria da aresta de corte determina o desempenho da broca em termos de força de corte, geração de calor e acabamento superficial. Por exemplo, as arestas de corte biseladas proporcionam uma entrada mais suave, enquanto as arestas afiadas garantem a remoção eficiente de material em materiais mais macios.


6. Espessura do núcleo – A espessura do núcleo afeta a resistência da broca e a sua capacidade de resistir à quebra. Os núcleos mais espessos são adequados para materiais rígidos, mas podem comprometer a evacuação de aparas, exigindo ajustes no design da calha.


7. Design de margem:
   As margens são as faixas estreitas de contacto entre a broca e o material. Uma margem adequadamente concebida minimiza o atrito e melhora a qualidade do furo, estabilizando a broca durante a operação.
8. Montagem da máquina de furar:

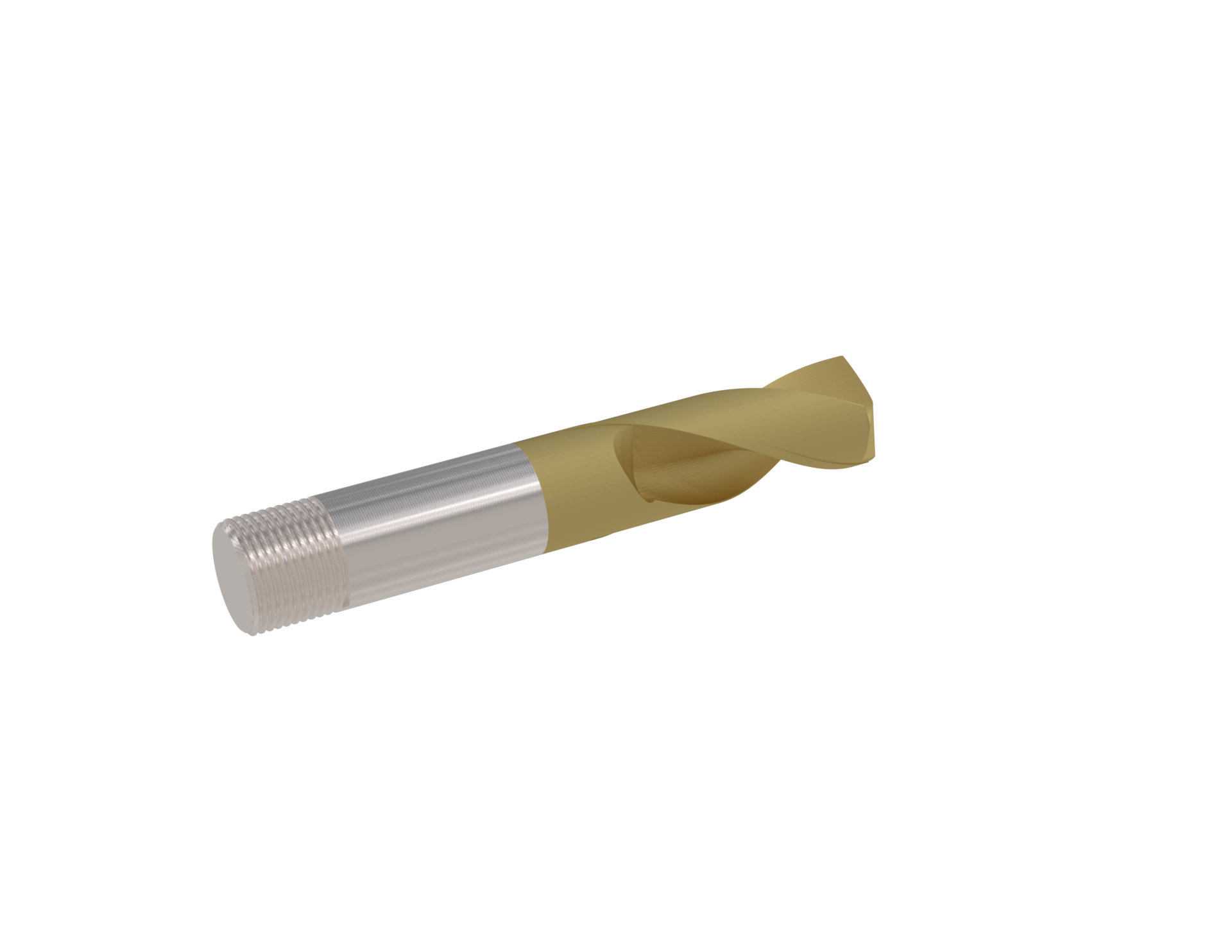

   O mecanismo de montagem garante estabilidade e um funcionamento seguro durante a maquinação a alta velocidade. Características como fixação, parafusos e troca rápida aumentam a eficiência, mantendo a precisão. As geometrias de montagem robustas suportam as tensões de funcionamento e são compatíveis com diversas configurações de máquinas CNC. Consulte a tabela abaixo (Montagem da ferramenta) para mais detalhes.


9. Material para perfuração:
   A escolha do material certo é crucial para o desempenho e durabilidade. O aço rápido (HSS) oferece versatilidade e relação custo-benefício para aplicações gerais, enquanto o carboneto se destaca em operações de alta velocidade em materiais duros devido à sua superior resistência ao desgaste. O metal em pó equilibra a tenacidade e a resistência ao desgaste, sendo ideal para ambientes exigentes.

Tipos de brocas:

A Baucor oferece diversas ferramentas de perfuração CNC, cada uma concebida para uma aplicação específica.

Abaixo estão os exercícios agrupados por tipo:

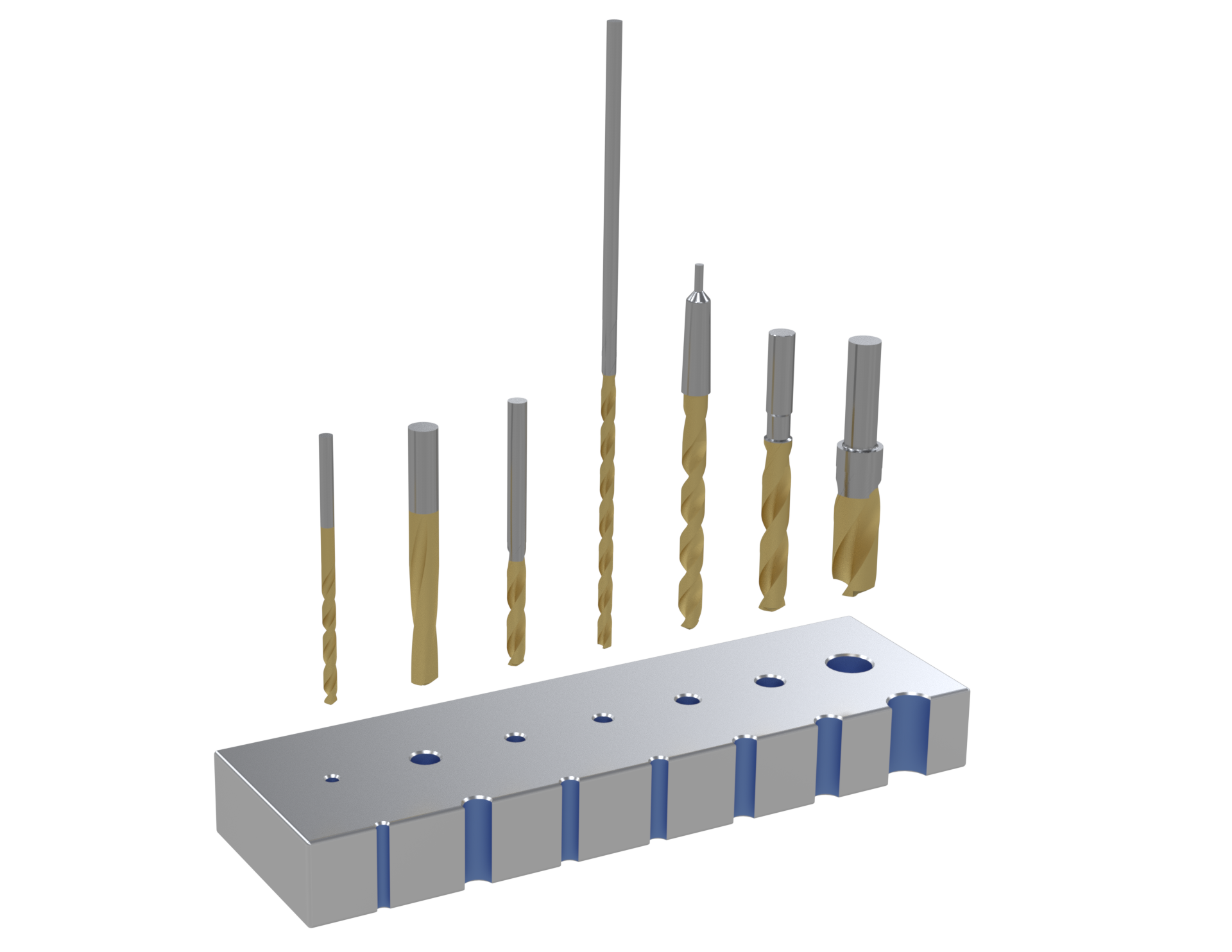

A. Brocas de uso geral

1. Brocas de comprimento standard: Uma opção versátil para tarefas gerais de perfuração, adequada para diversos materiais.
2. Brocas para tornos automáticos: Comprimento total reduzido para maior rigidez e precisão.

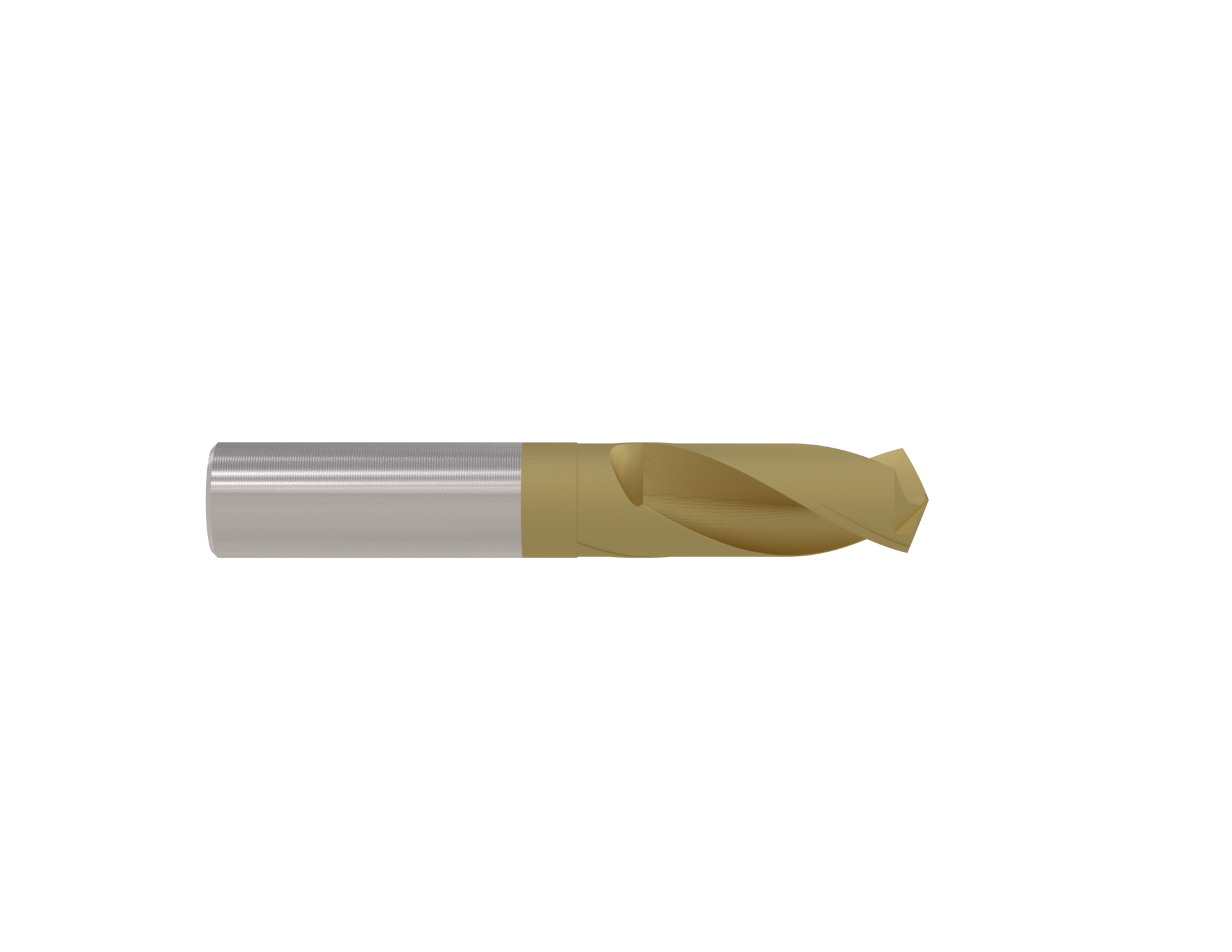

3. Brocas de comprimento curto: Estas berbequins compactas são ideais para furos rasos e espaços apertados.
4. Brocas extralongas: Concebido para aplicações de perfuração profunda com rigidez melhorada.

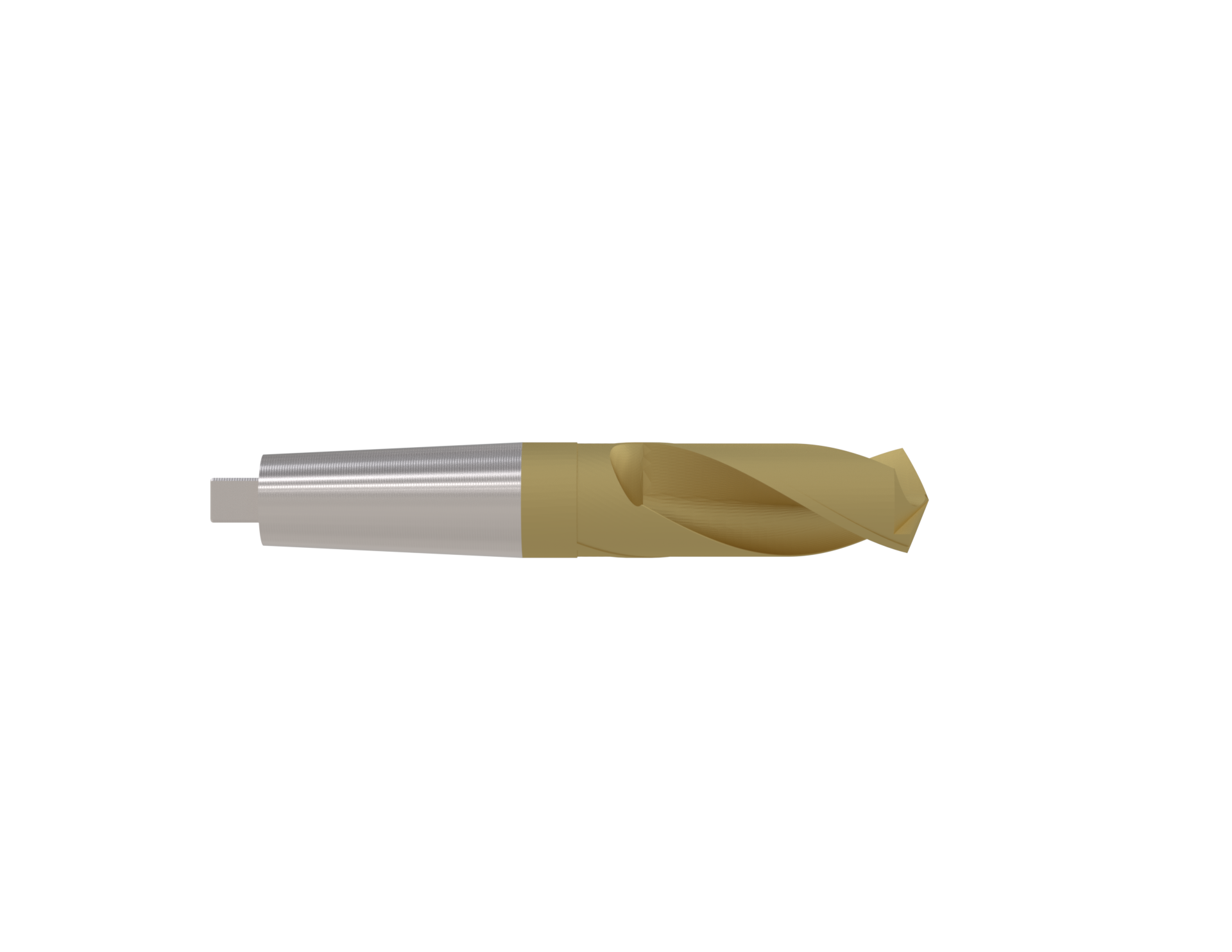

5. Brocas com haste cónica: Indicado para aplicações industriais de alta resistência que exijam um encaixe seguro.

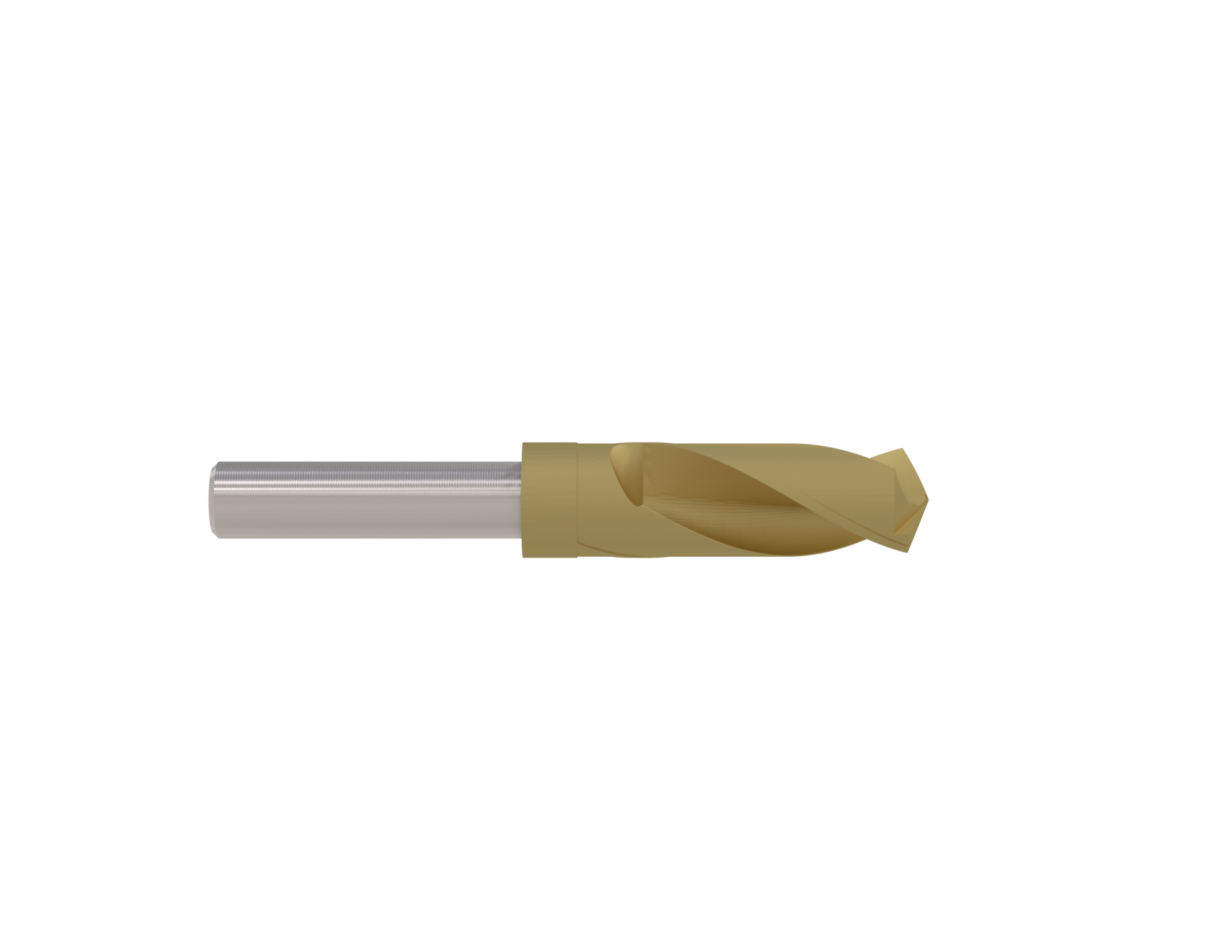

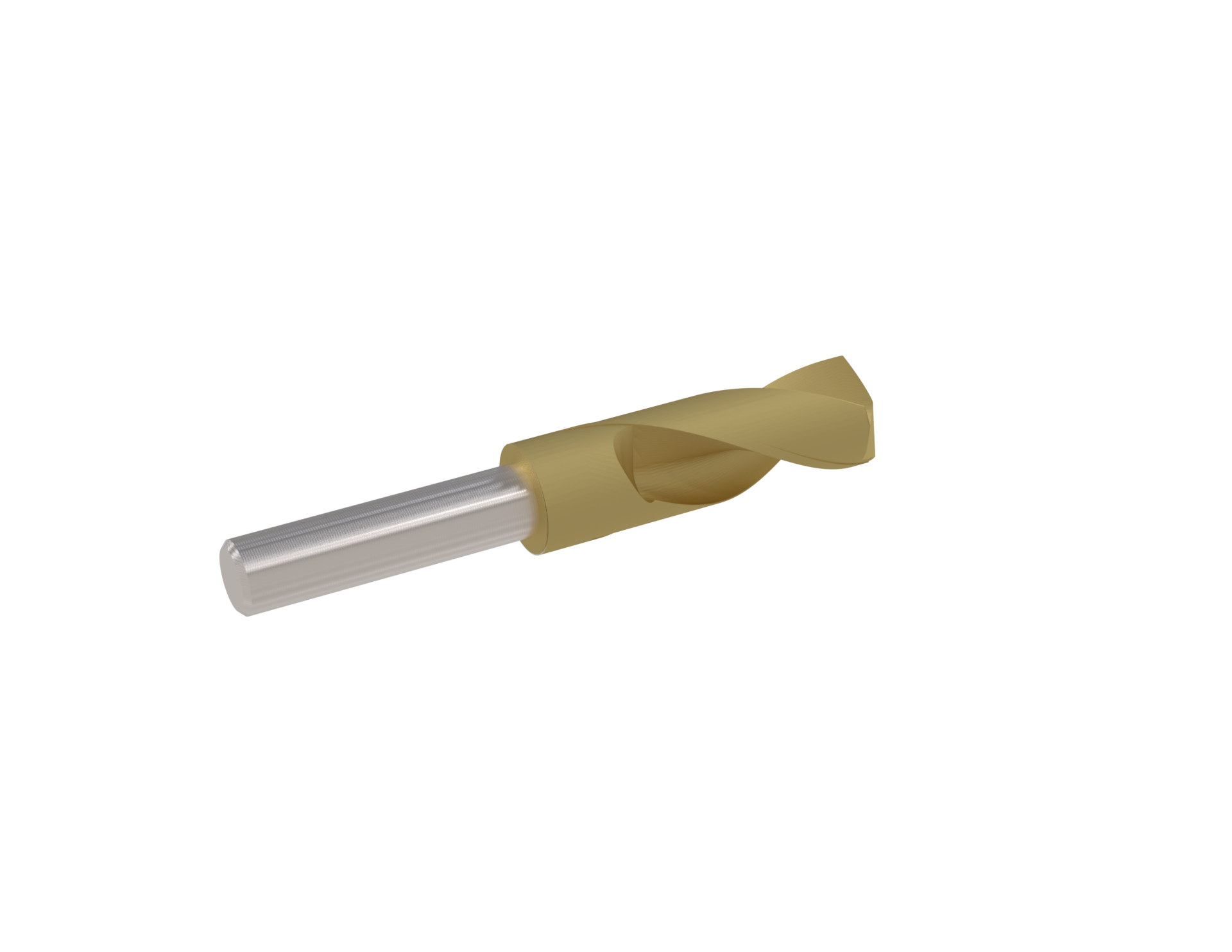

6. Brocas com haste reduzida: Permite perfurações de maior diâmetro utilizando porta-ferramentas standard.
7. Brocas de grande diâmetro / brocas de grandes dimensões: São brocas de tamanho maior para furos maiores, onde não são necessários equipamentos especializados ou designs com haste reduzida.

B. Brocas Especiais (Variação de Flauta e Micro)

1. Brocas de canal reto com margem dupla: Estabilidade melhorada e deflexão reduzida
2. Brocas de canal reto: Ideal para materiais frágeis como cerâmica e vidro.
3. Brocas micro: Concebida para perfuração de precisão em componentes delicados e pequenos.
4. Brocas de três canais: Taxas de remoção de material melhoradas e operação mais suave
5. Brocas micro helicoidais: Adequado para perfuração a alta velocidade em aplicações de precisão.

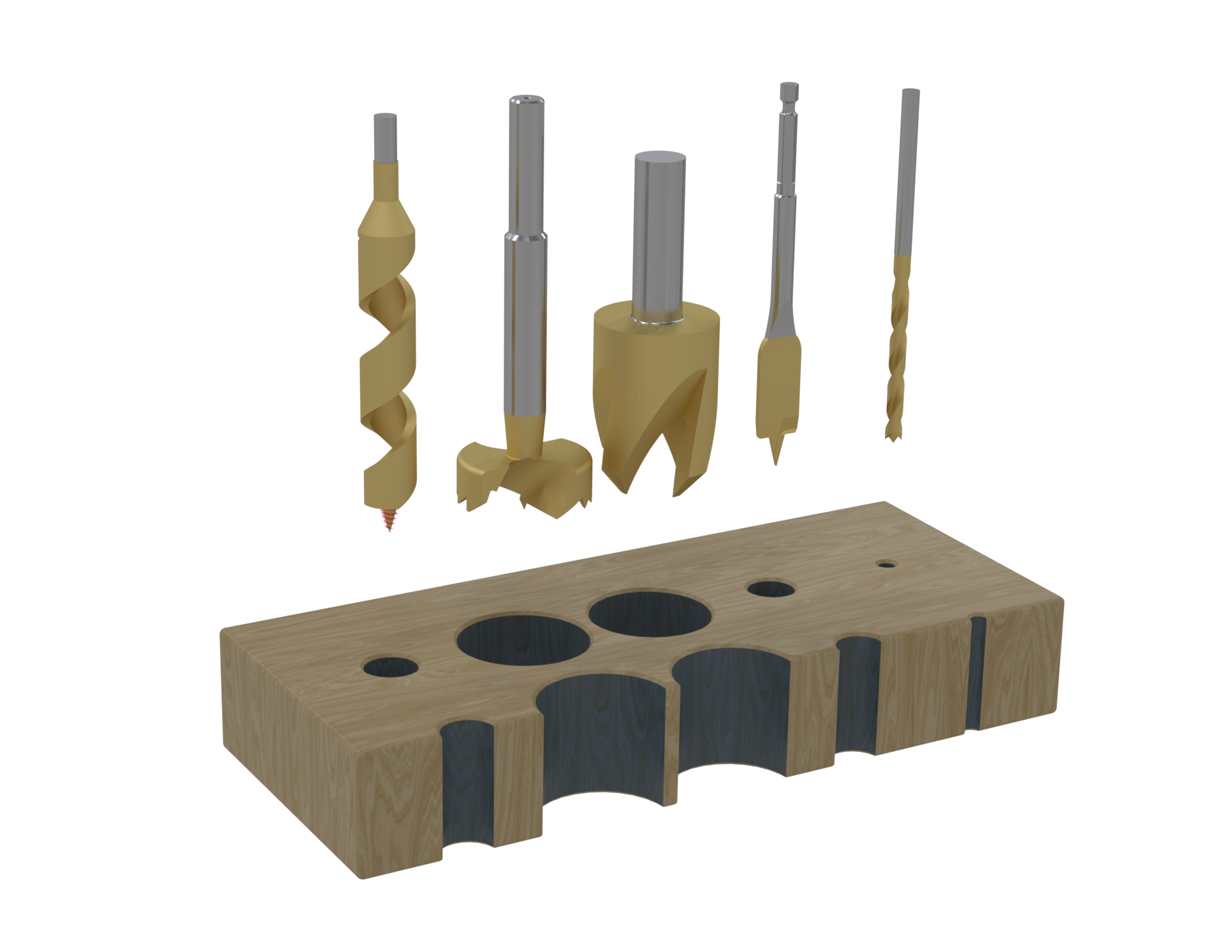

C. Brocas para madeira

1. Brocas helicoidais: Eficaz para perfurar orifícios profundos e limpos em madeira e materiais mais macios.

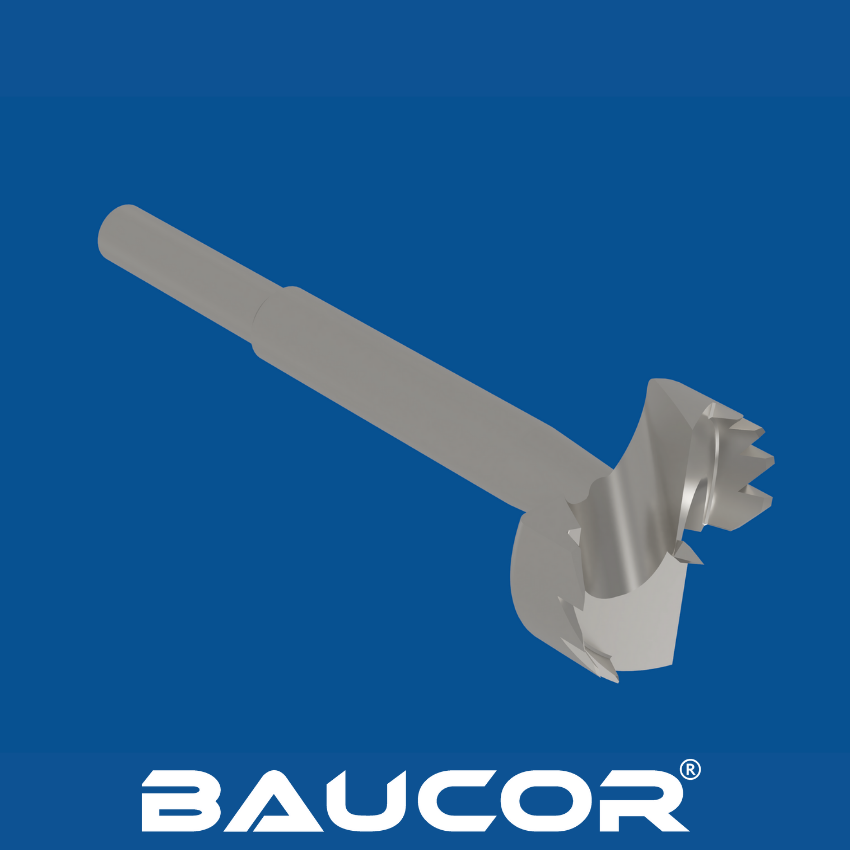

2. Brocas Forstner:Cria furos lisos e com fundo plano, minimizando o lascamento.
3. Brocas para cortar tampões: Cria tampões para ocultar parafusos e outras aplicações.
4. Brocas de pá: Lâminas largas para remoção rápida de material em materiais mais macios.
5. Brocas com ponta de espora/ponta de centragem: Excelente para fazer furos limpos e precisos em madeira.

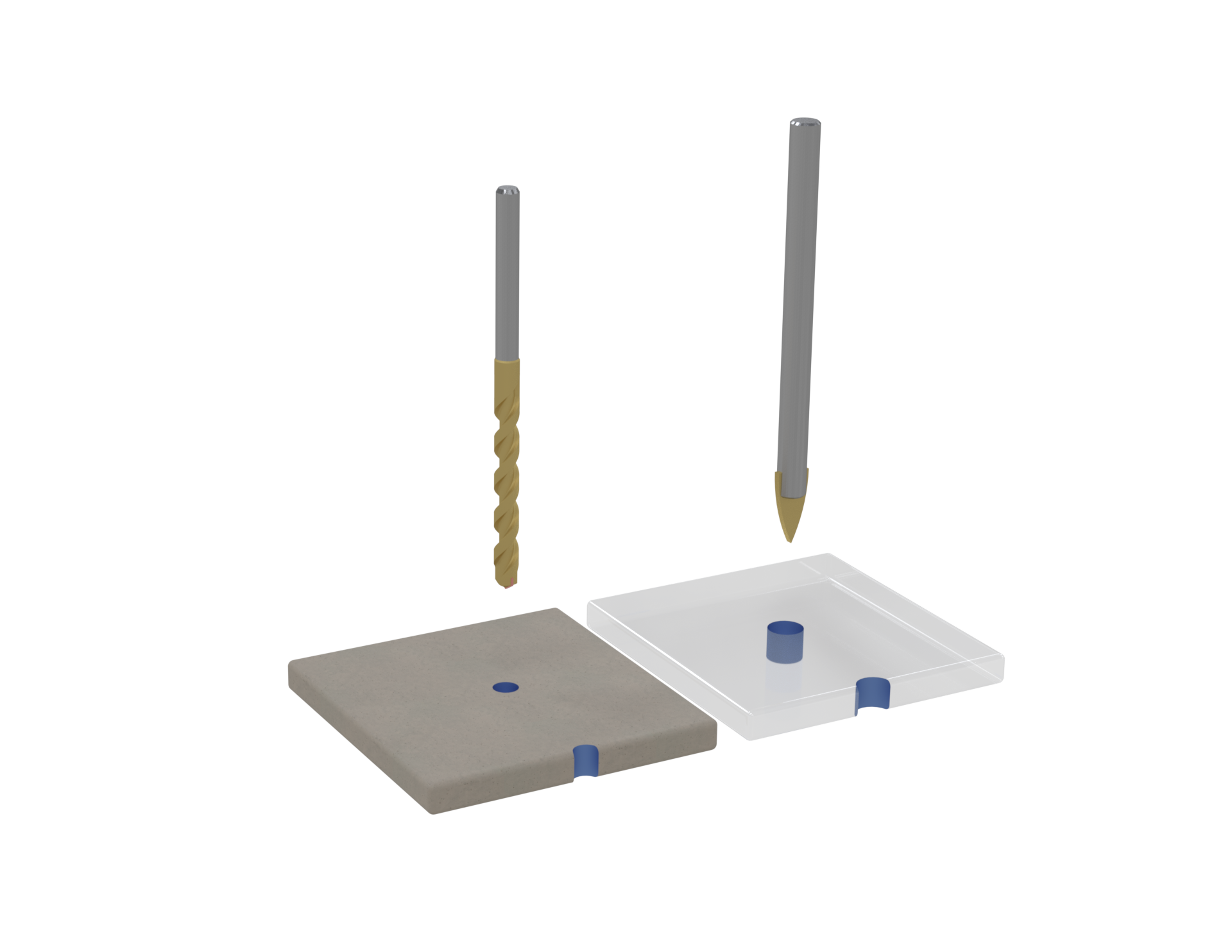

D. Brocas para Alvenaria e Azulejo

1. Brocas para Alvenaria:Projetadas para suportar materiais abrasivos como tijolo, betão e pedra.
2. Brocas para Vidro/Azulejo:Estas brocas são concebidas para perfurar materiais frágeis como o vidro e a cerâmica sem se partirem.

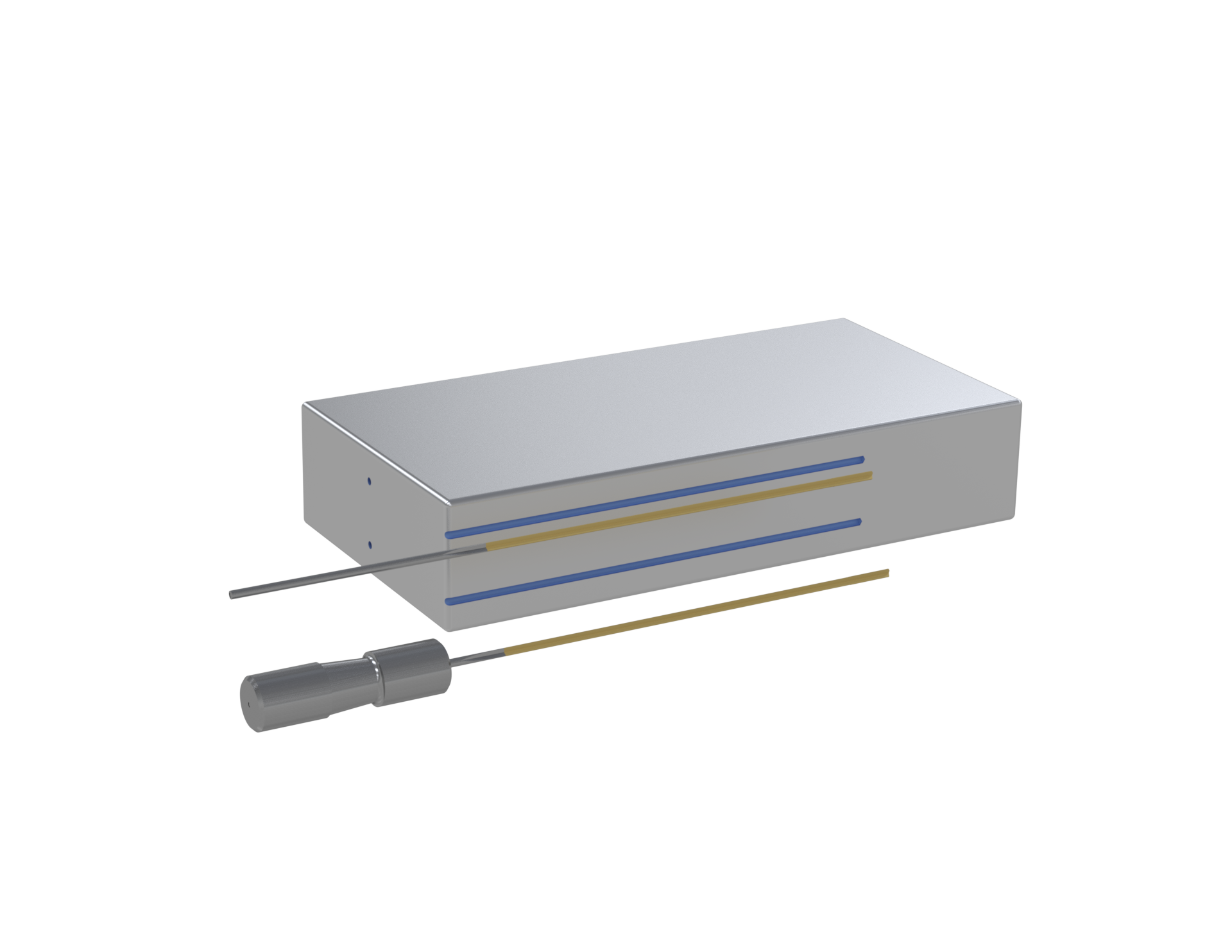

E. Brocas para Furos Profundos

1. Brocas para Furos Profundos: Concebidas para um longo alcance e alta precisão em aplicações de perfuração profunda.
2. Brocas para Furos Canhão: Ideais para perfuração profunda de alta precisão.

F. Brocas de Preparação de Furos

1. Brocas de Ponto: Concebidas para iniciar furos com precisão e exactidão.

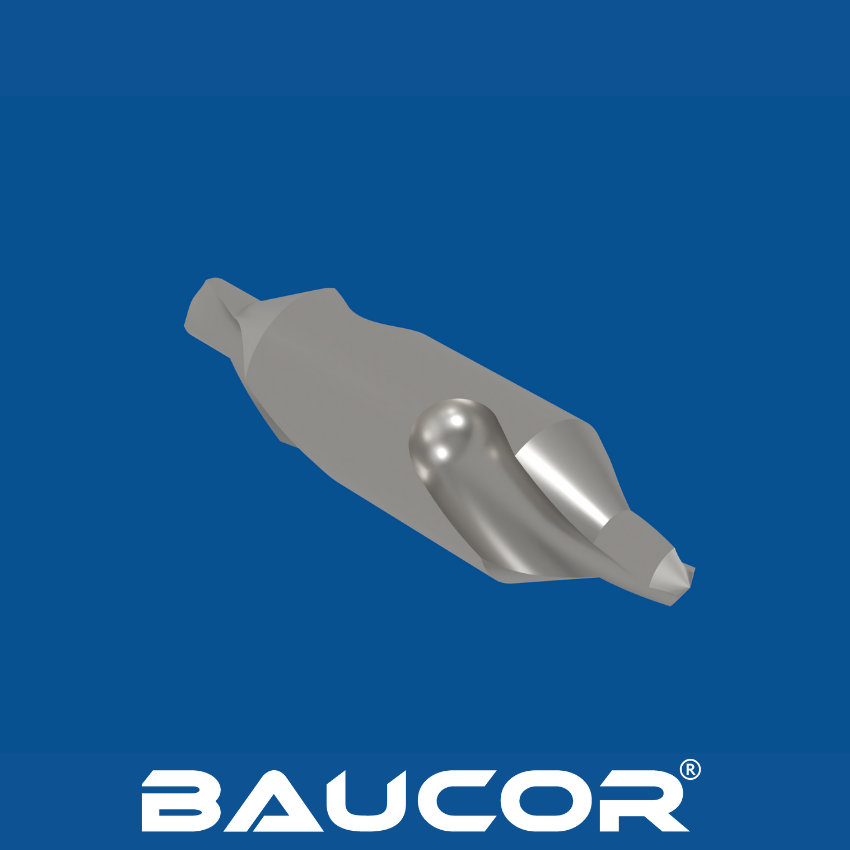

2. Brocas de Centro: Cria furos-piloto precisos para operações em torno.
3. Brocas de Ponta Piloto: Garantem arranques precisos e reduzem a oscilação.

G. Brocas de acabamento de furos

1. Exercícios de passos: Furos de múltiplos diâmetros numa única operação.
2. Brocas Escareadoras:Utilizadas para criar arestas biseladas para parafusos.
3. Brocas Escareadoras: Corte de precisão para criar furos de fundo plano.
4. Ferramentas para chanfrar brocas: Combina furação e chanframento numa única operação.

Antes do fabrico, é essencial confirmar o projeto. Técnicas como a análise de elementos finitos (FEA) ou a prototipagem rápida (por exemplo, impressão 3D) ajudam a garantir que a geometria da broca e a seleção de materiais são otimizadas para o desempenho. Os testes iterativos e os ajustes baseados no feedback melhoram a durabilidade, a funcionalidade e a eficiência.

O design de brocas exige uma atenção precisa à geometria, ao material e aos revestimentos, adaptados a aplicações específicas. Seguindo este guia de projeto, pode obter uma broca que maximize o desempenho, prolongue a vida útil da ferramenta e que cumpra as normas da indústria. Contacte hoje mesmo a Baucor para desenvolver a broca CNC perfeita para as suas necessidades de maquinação.
