Ferramentas CNC – guia de design de fresas

ferramentas de fresagem CNC, vulgarmente chamadas de fresadoras, são componentes indispensáveis ​​na maquinação CNC. Estas máquinas versáteis são essenciais ferramentas de corte moldar e transformar matérias-primas em componentes precisos e complexos, atendendo às elevadas exigências das indústrias modernas. Conceber ferramentas de fresagem CNC envolve compreender os requisitos da aplicação e traduzi-los numa ferramenta funcional e durável.

A Baucor oferece uma variedade de formatos, tamanhos e configurações, tornando as suas fresas adaptáveis ​​a diversas tarefas de maquinação, desde a criação de geometrias complexas até à maquinação de ranhuras, cavidades e contornos. As fresas são eficazes em materiais como metais, plásticos e compósitos.

2. Definir a geometria do moinho:

Uma vez definidos os requisitos para a fresadora, é definida a geometria da ferramenta:

1. Tipo de moinho:
   Determine o tipo específico de ferramenta com base na aplicação de corte, como fresas de topo para remoção de material, fresas de topo para arredondamento de cantos traseiros para fresar um raio na parte de trás da peça ou fresas para encaixes em cauda de andorinha para criar encaixes na peça. A Baucor oferece uma vasta gama de fresas; para mais detalhes, consulte a secção abaixo, “tipos de fresas”.


2. Dimensões do moinho:
   Defina as dimensões necessárias da fresa, incluindo o comprimento, o diâmetro e outras dimensões críticas, para garantir um corte preciso e um encaixe perfeito. Por exemplo, a largura e a altura de uma fresa para encaixe em cauda de andorinha devem estar alinhadas com o perfil da cauda de andorinha a cortar na peça de trabalho.


3. Configuração de ponta:
   Selecione o tipo de aresta (por exemplo, quadrada, arredondada, biselada) com base no desempenho de corte necessário. Por exemplo, uma aresta quadrada pode produzir cortes precisos e cavidades exatas, enquanto uma aresta arredondada é ideal para criar contornos suaves ou superfícies 3D complexas. As arestas biseladas são utilizadas para biselar ou obter um acabamento cónico.
4. Montagem do moinho:

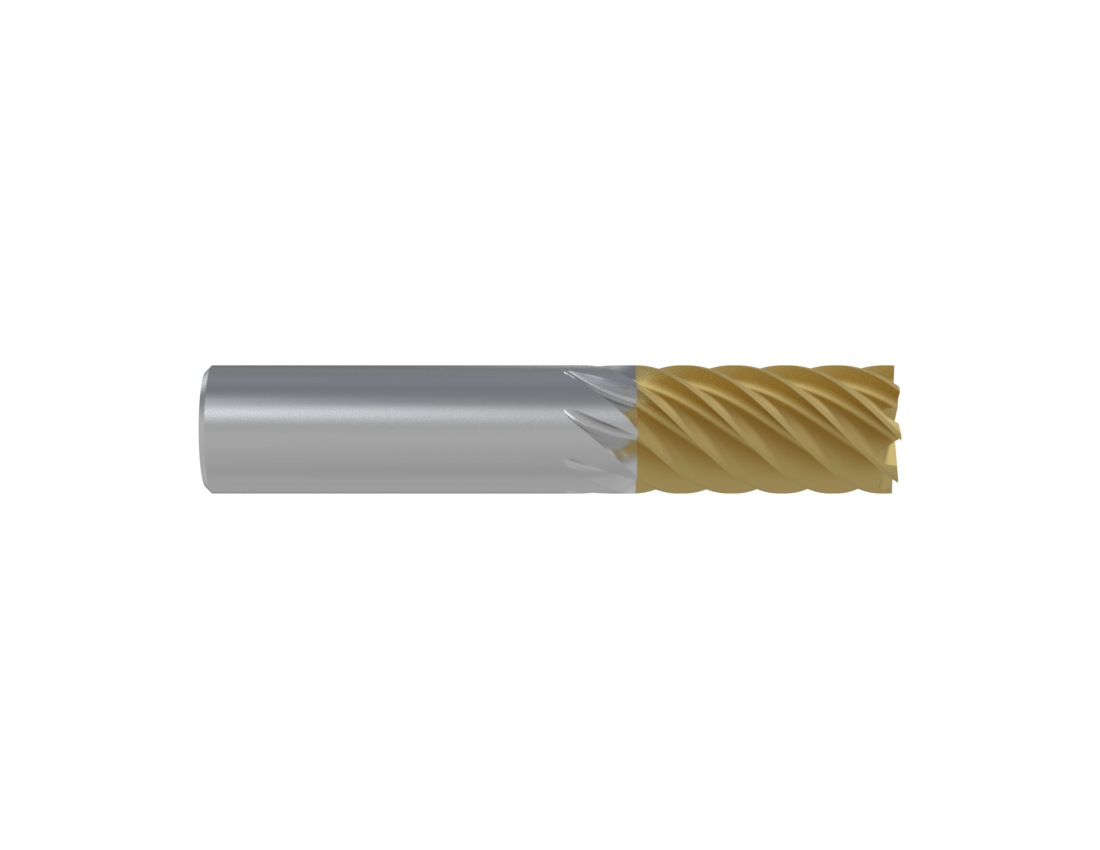

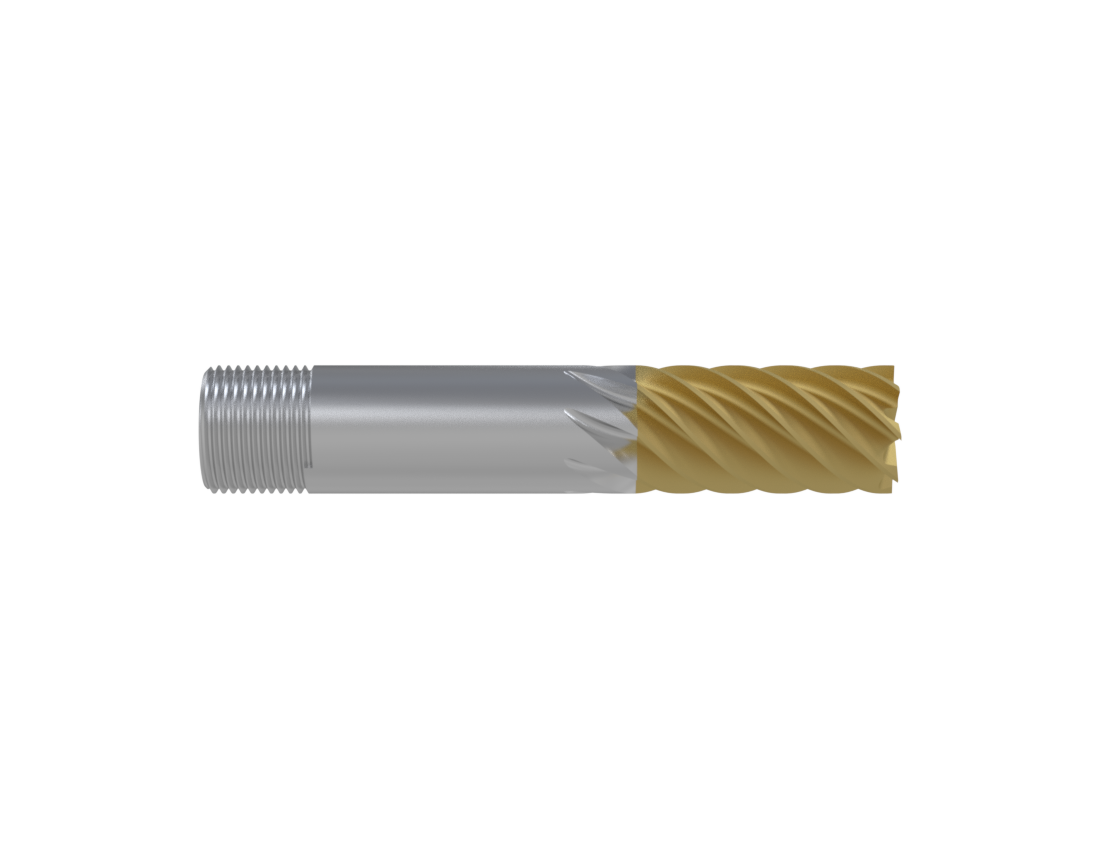

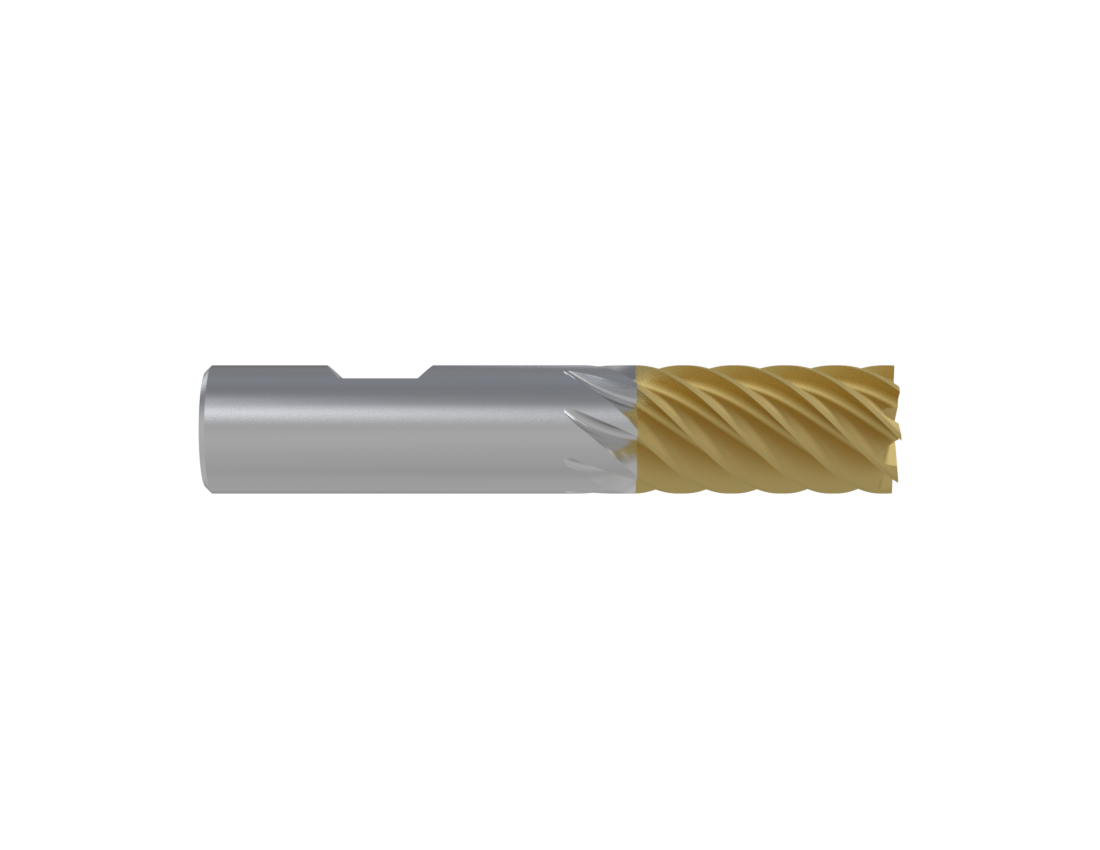

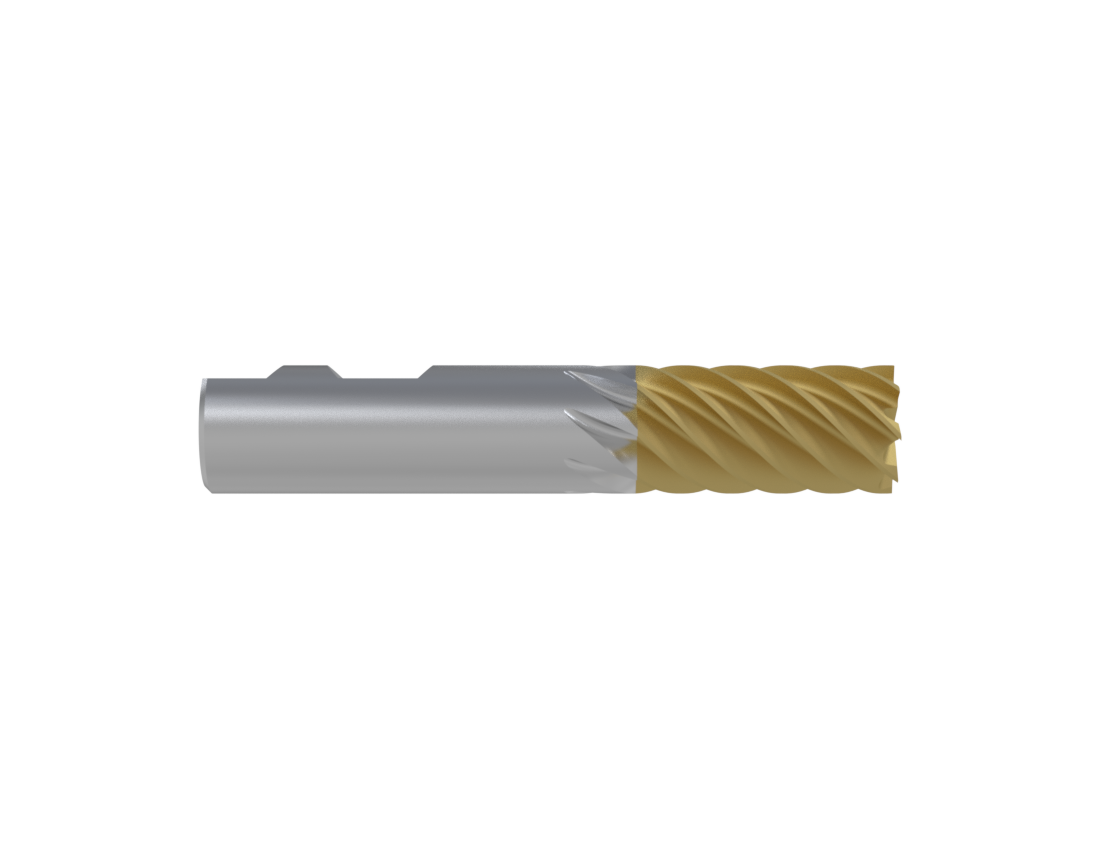

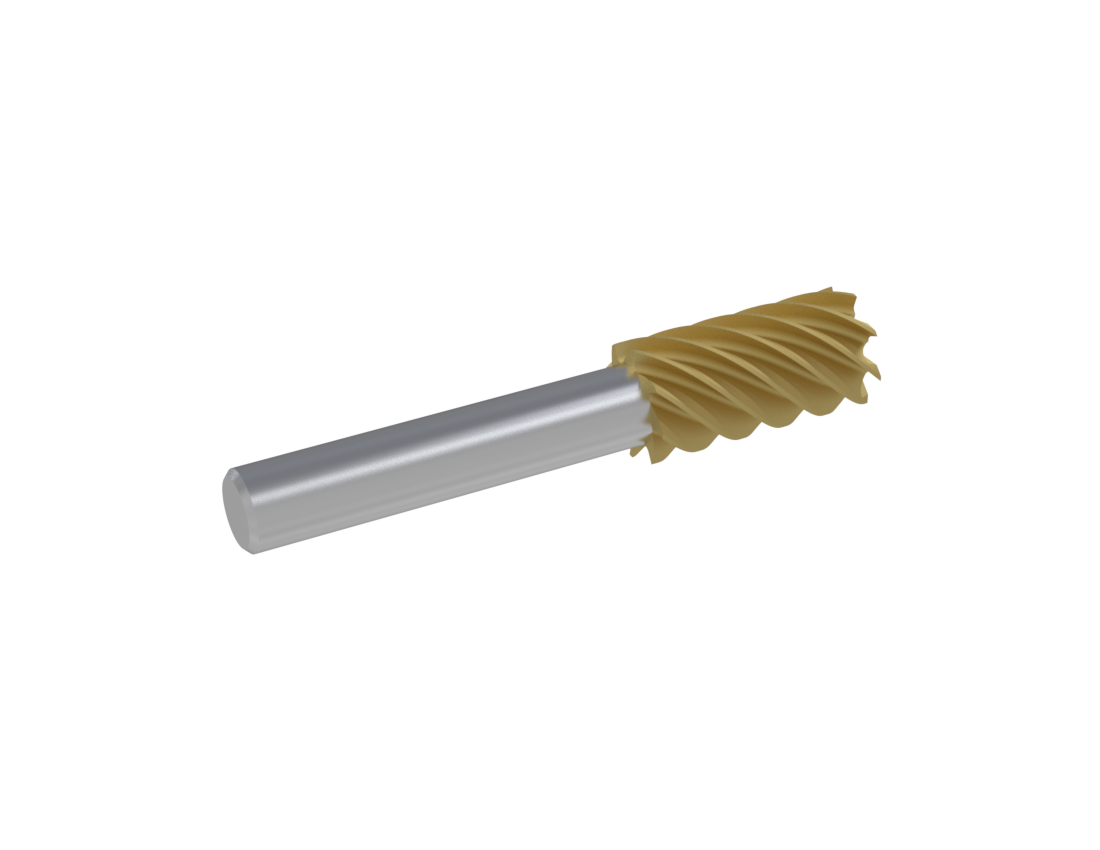

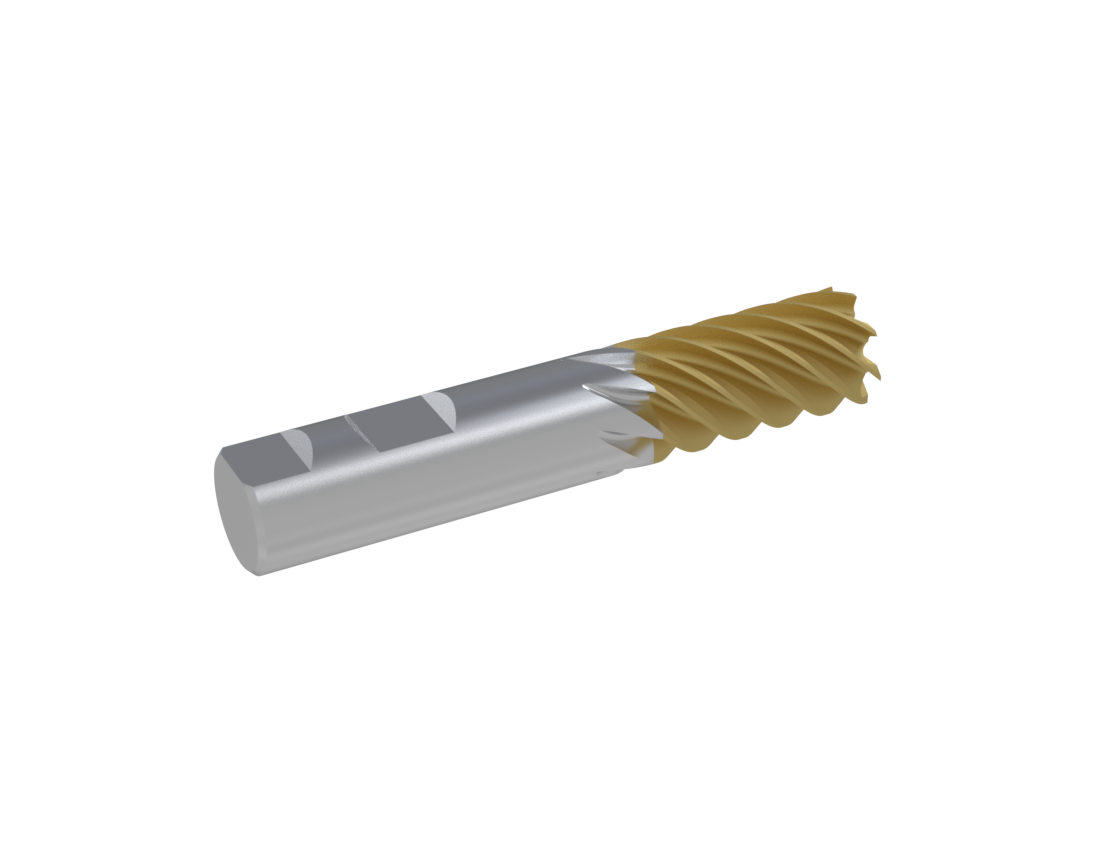

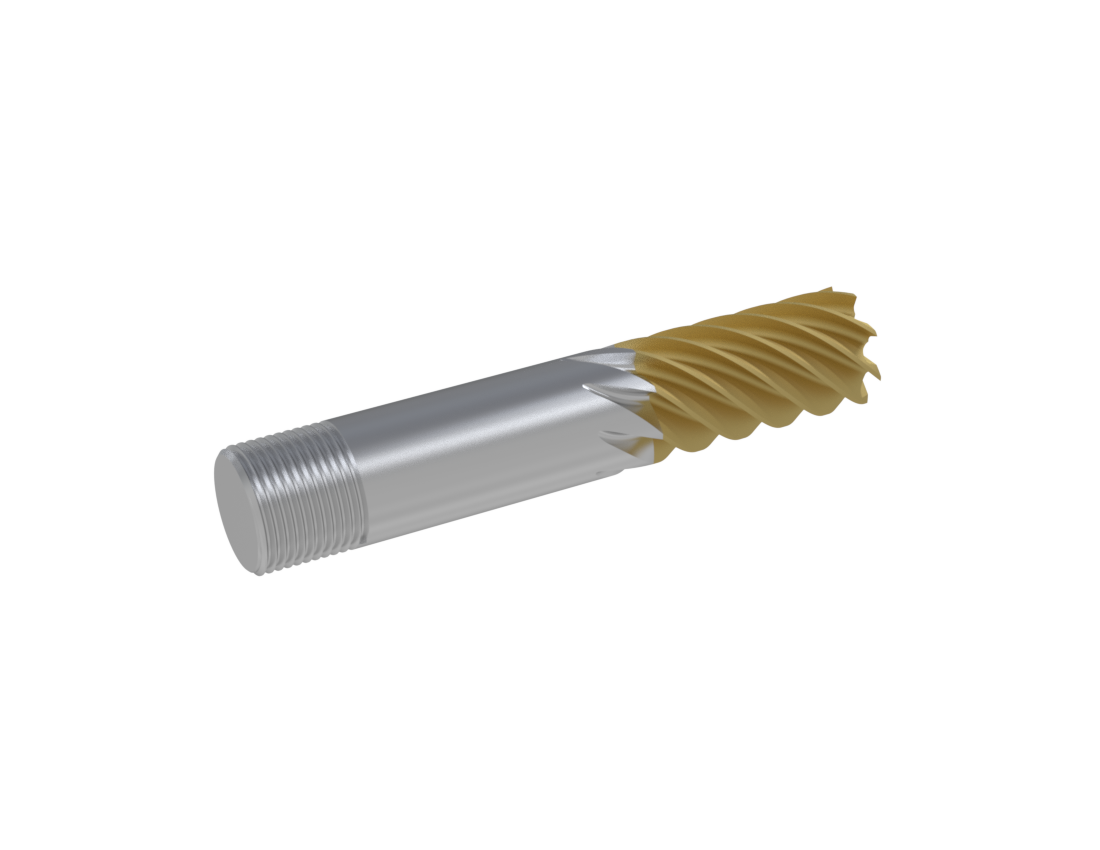

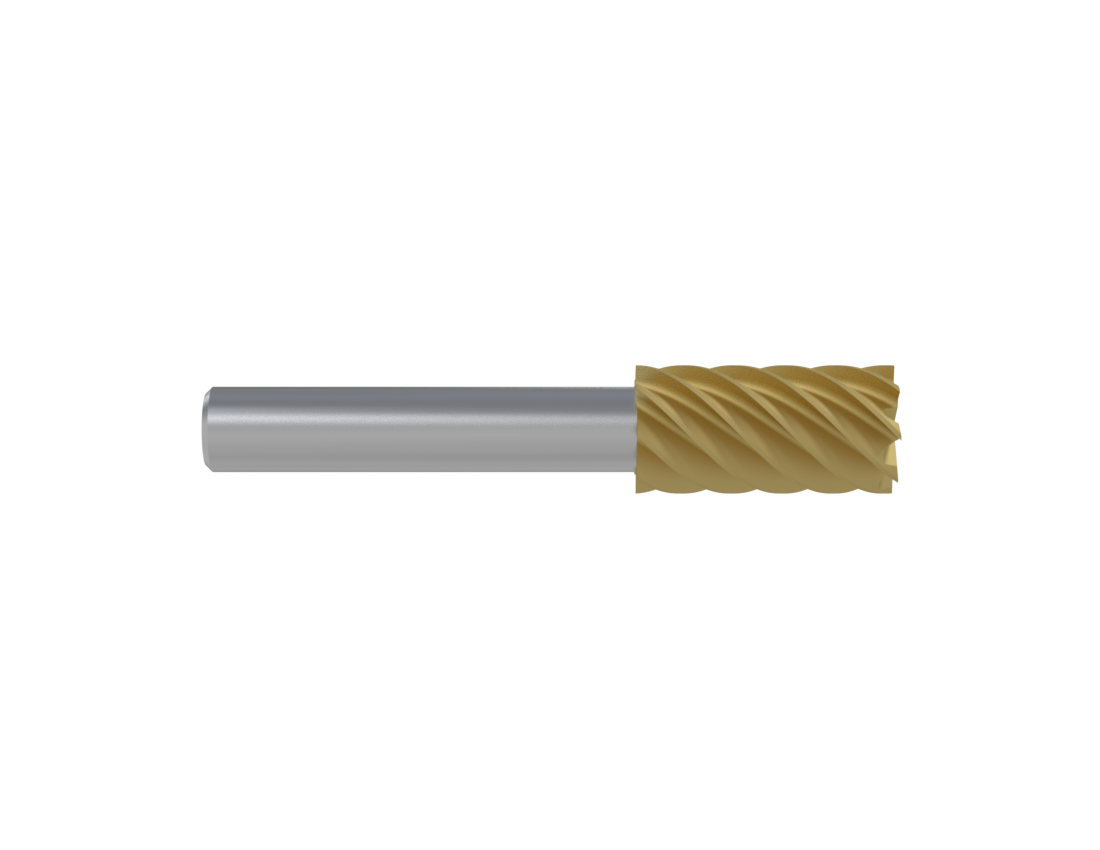

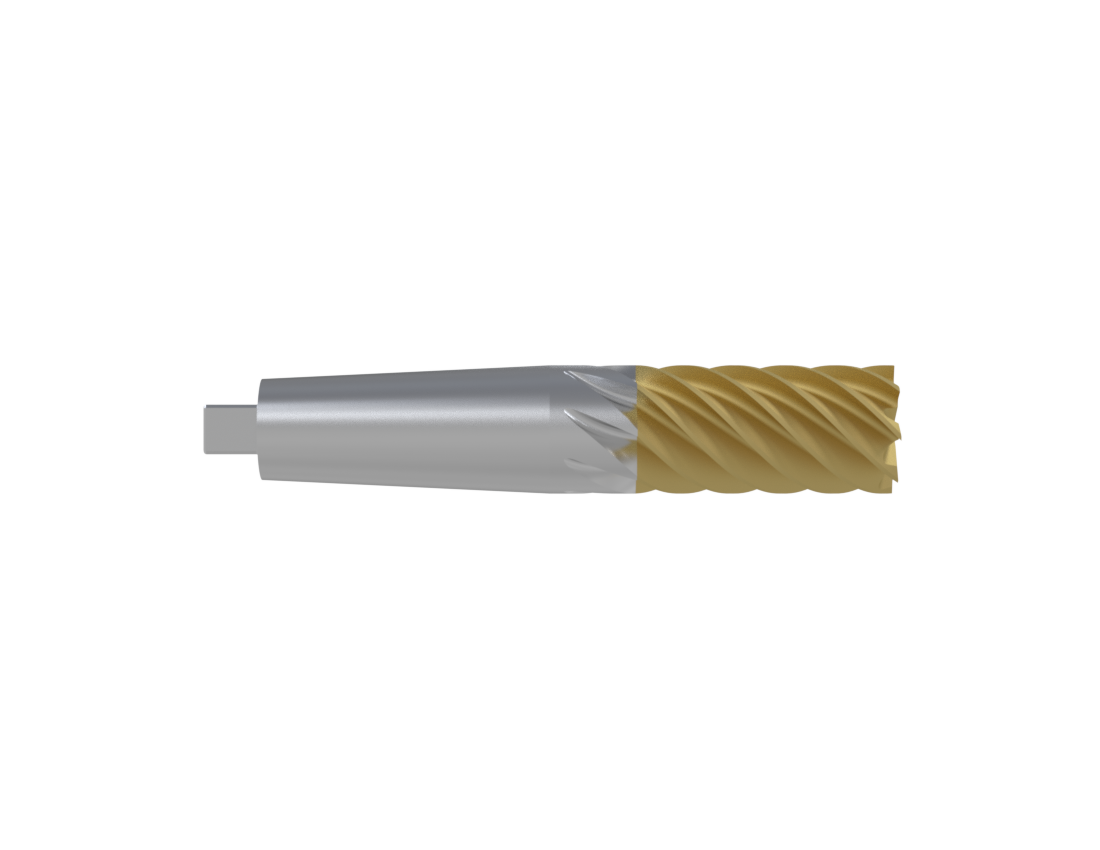

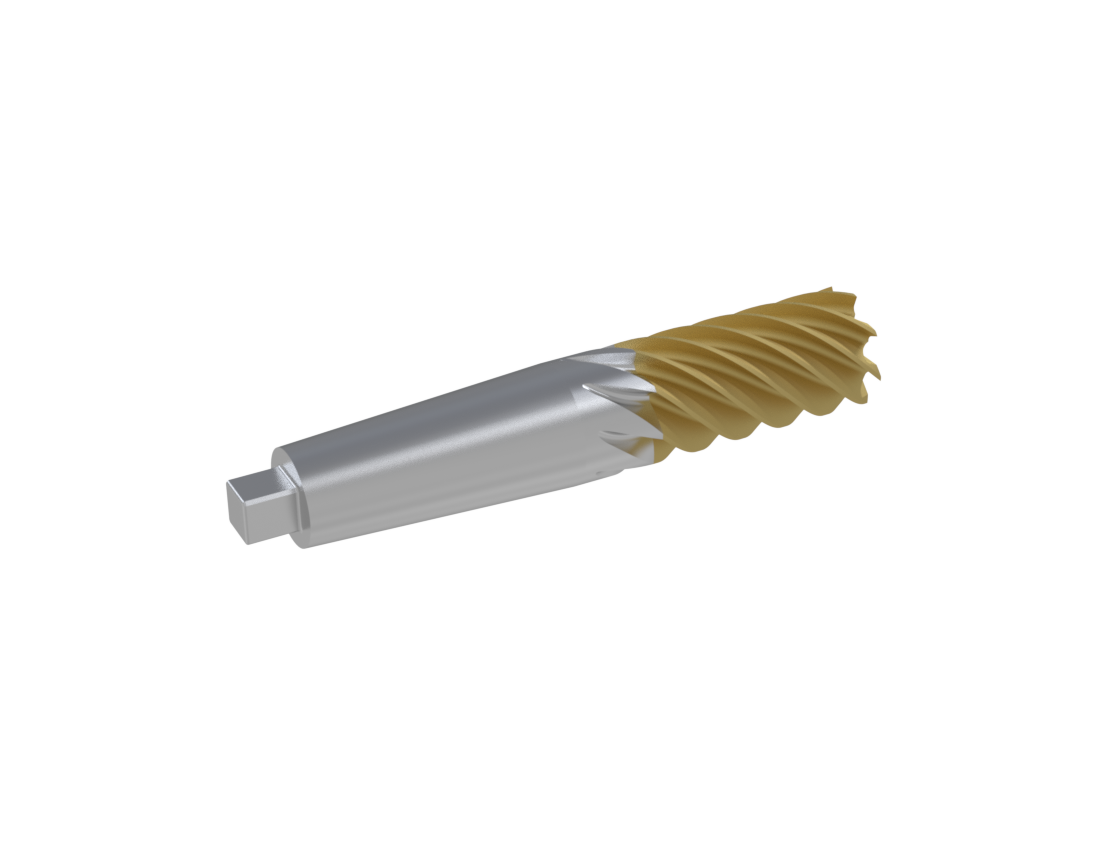

   Defina as características de montagem da fresadora, como a fixação, os parafusos ou um mecanismo de montagem específico, para garantir a estabilidade, a precisão e o funcionamento seguro durante a maquinação a alta velocidade. Considere fatores como a compatibilidade com diferentes tipos de máquinas, a capacidade de troca rápida para maior eficiência e projetos robustos para suportar as tensões de funcionamento. Disponibilizamos diversas geometrias de montagem. Consulte a tabela abaixo (Montagem da ferramenta) para obter mais informações.


5. Material para moinho:
   Selecione o material adequado para a fresadora com base nos requisitos específicos de maquinação. O aço rápido (HSS) oferece versatilidade e relação custo-benefício para aplicações gerais, enquanto o metal duro proporciona uma dureza e resistência ao desgaste superiores, sendo ideal para operações de alta velocidade em materiais rígidos. O metal em pó equilibra a tenacidade e a resistência ao desgaste para uma extrema durabilidade, sendo uma opção robusta para ambientes exigentes. Estes materiais garantem o melhor desempenho, longevidade e precisão em diversas tarefas de maquinação.


6. Revestimentos e Tratamentos de Superfície:
   Melhore o desempenho das ferramentas revestindo-as com nitreto de titânio (TiN), nitreto de titânio e alumínio (TiAlN) ou carbono tipo diamante (DLC). Estes revestimentos reduzem o atrito, melhoram a resistência ao desgaste e prolongam significativamente a vida útil da ferramenta, particularmente em aplicações de maquinação de alta velocidade e alta temperatura.

Tipos de moinhos:

A Baucor fornece diversas ferramentas de fresagem CNC, cada uma concebida para uma aplicação específica.

Abaixo estão as fábricas agrupadas por tipo:

A.Moinhos de uso geral

1. Fresas de topo: Uma ferramenta padrão para as tarefas de fresagem do dia-a-dia, incluindo corte, perfuração e modelação.
2. Alívio no pescoço da fresa de topo: Apresenta um diâmetro de pescoço reduzido para cortes profundos ou para trabalhar em torno de obstruções.

B. Fresas de perfilagem e de contorno

1. Fresa de raio côncavo: Cria raios côncavos em componentes para perfis especializados.
2. Fresas de topo para arredondamento de cantos traseiros: Cria bordas suaves e arredondadas no verso da peça.
3. Fresa de topo para arredondamento de cantos-dupla extremidade: Esta fresa arredonda as arestas com ferramentas de corte em ambas as extremidades, tornando-a eficiente na maquinação.
4. Fresa de topo para arredondamento de cantos - extremidade única: Arredonda arestas com uma única ponta de corte, ideal para trabalhos de precisão em cantos.
5. Fresa de topo cónica: Formato cónico para criar superfícies angulares e detalhes precisos no molde.
6. Fresa de topo esférica cónica: Esta fresa de topo combina um design cónico com uma ponta esférica, sendo excelente para trabalhos de detalhe intrincados.
7. Cortadores de chupa-chupa: Ideal para maquinação de rebaixos e criação de geometrias 3D complexas.
8. Fresa de topo esférica: Possui uma ponta arredondada, ideal para esculpir superfícies 3D e contornos detalhados.

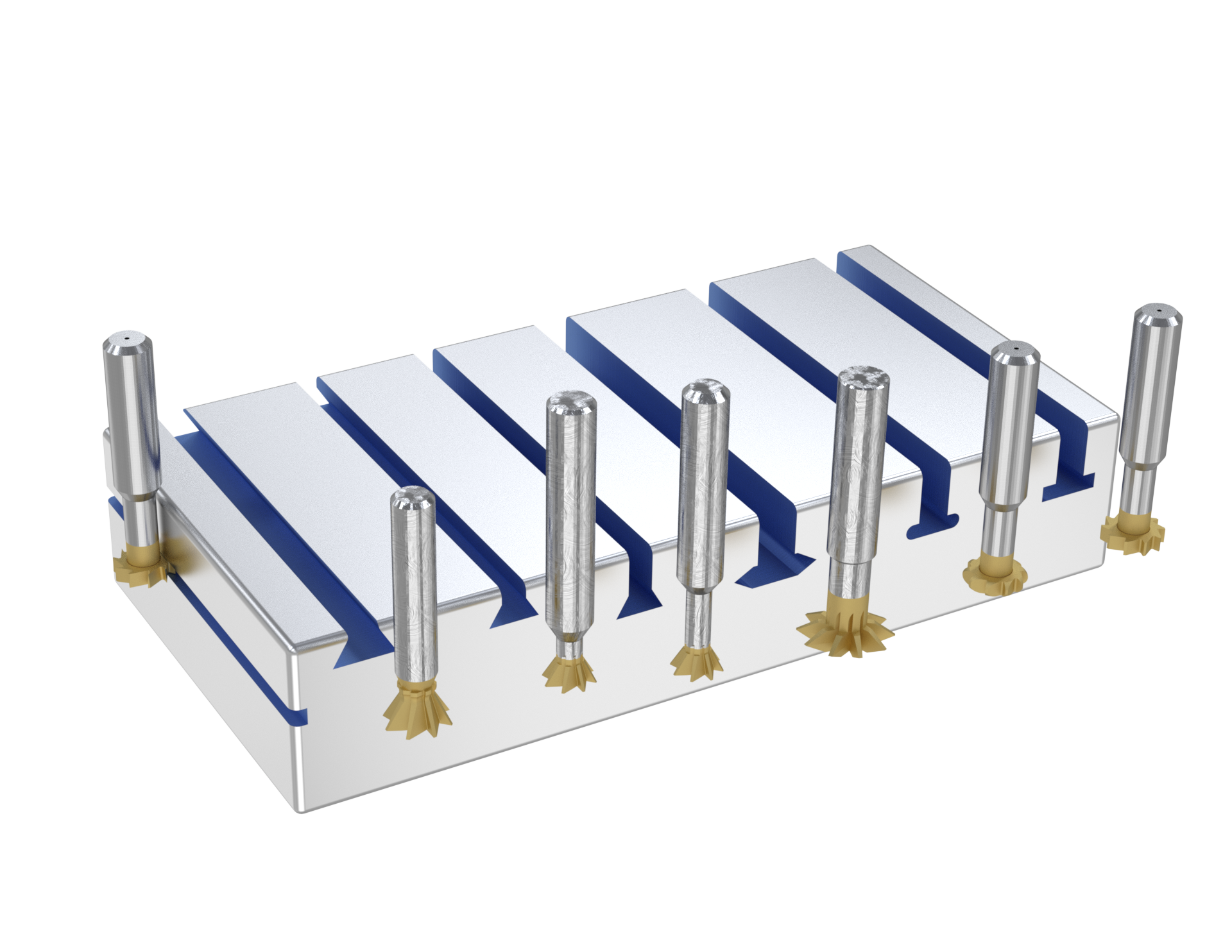

C. Fresas de ranhurar e fresar canais

1. Cortador de encaixe cauda de andorinha - com raio de pescoço: Concebido com um raio no pescoço para reduzir a tensão durante a criação do encaixe em cauda de andorinha.
2. Cortador de encaixe cauda de andorinha: As ranhuras em cauda de andorinha das máquinas são normalmente utilizadas em componentes de montagem.
3. Cortador de encaixe em cauda de andorinha - com longo alcance: Versão de longo alcance para maquinação de encaixes em cauda de andorinha mais profundos e de difícil acesso.
4. Cortadores de haste de ângulo duplo: Cria ranhuras em forma de V e cortes angulares numa única operação.
5. Fresa para chaveta - Raio completo: Cria rasgos de chaveta arredondados para aplicações mecânicas especializadas.
6. Cortador de chavetas: Utilizado para abrir rasgos de chaveta em veios para montagem segura com chavetas mecânicas.
7. Fresa para chaveta - Dentes escalonados: Reduz a vibração e o ruído com dentes escalonados para um corte de chaveta mais suave.

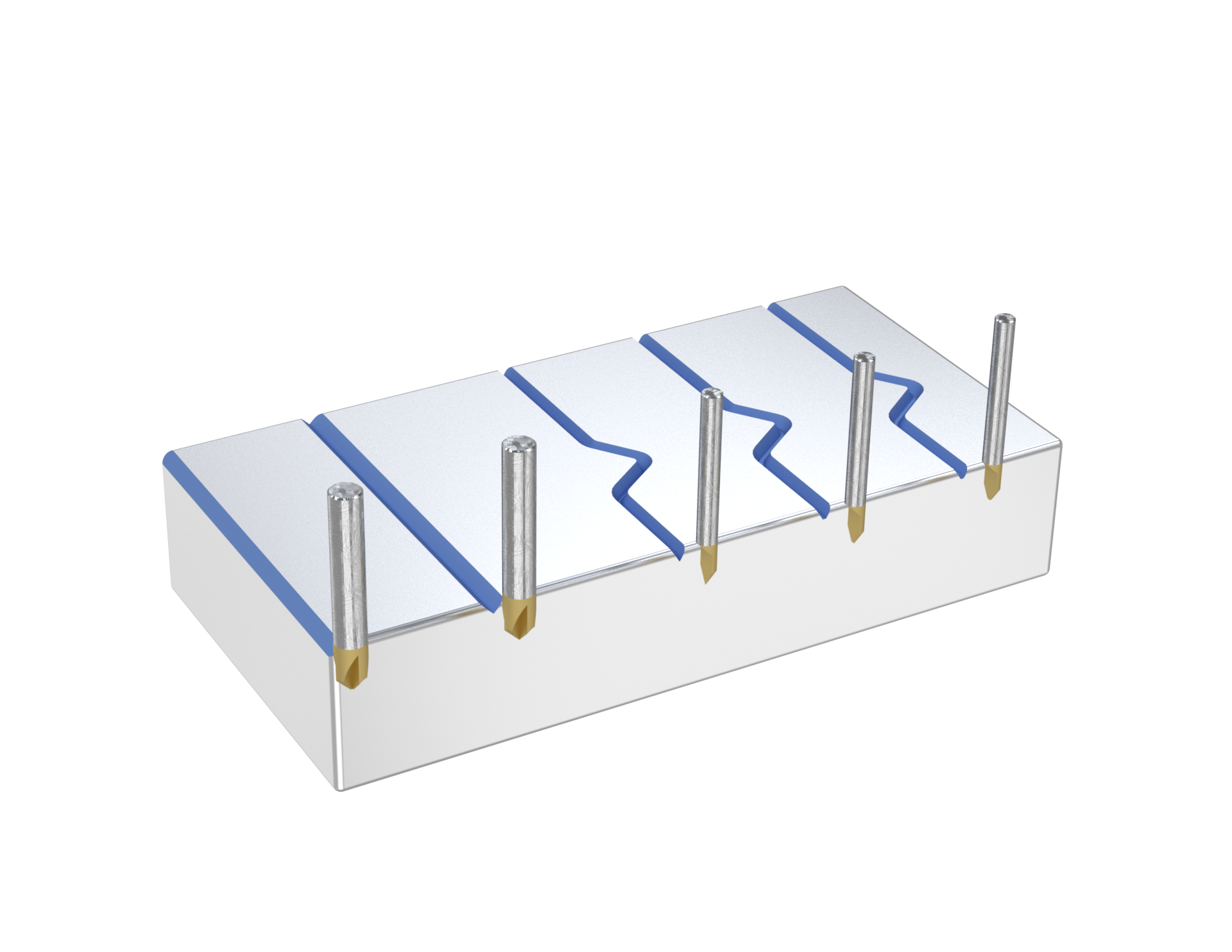

D. Fresas de chanfrar e gravar

1. Fresas de chanfro — pontiagudas: Estas lâminas criam arestas biseladas ou biseladas essenciais para o acabamento de peças e preparação de montagem.
2. Lâmina de Corte para Gravação com Ponta: Ponta de precisão para gravação intrincada e detalhes finos.
3. Lâminas de Corte para Gravação - Pontiagudas: Ferramentas de ponta afiada, perfeitas para gravações e marcações detalhadas.
4. Fresas de Gravação com Ponta Arredondada: Ferramentas de gravação com ponta arredondada para marcações suaves e curvas.
5. Fresas de Chanfro com Ponta Arredondada: Concebidas para biselamento com um formato de ponta único para precisão e consistência.

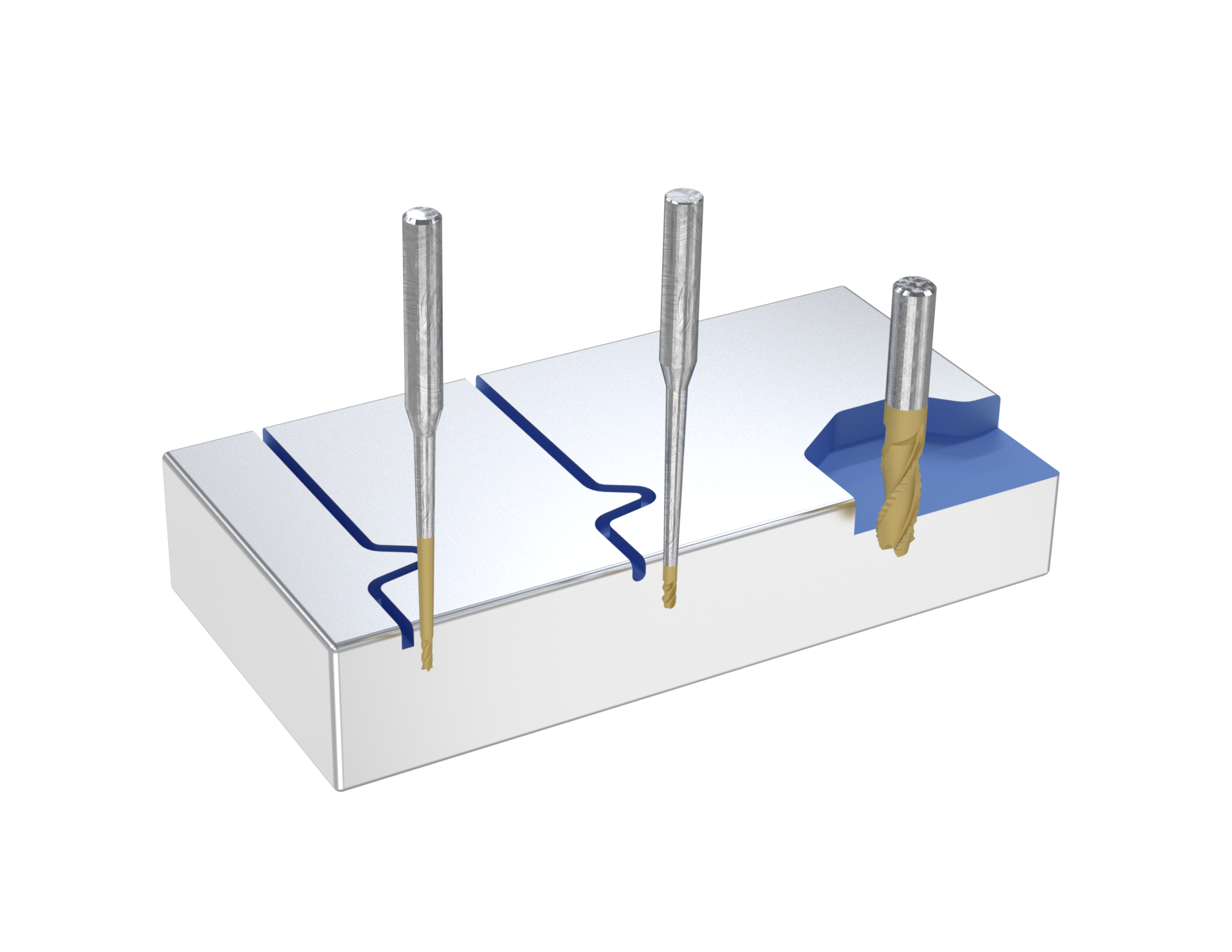

E. Fresas de Acabamento e Desbaste

1. Fresas de Desbaste - Fresa de Topo Quadrada: Fresa com extremidade plana que oferece uma folga adicional para operações de acabamento.
2. Fresas de Desbaste - Fresa de Topo Esférica: Proporciona uma folga extra para a maquinação, que é útil em tarefas específicas.

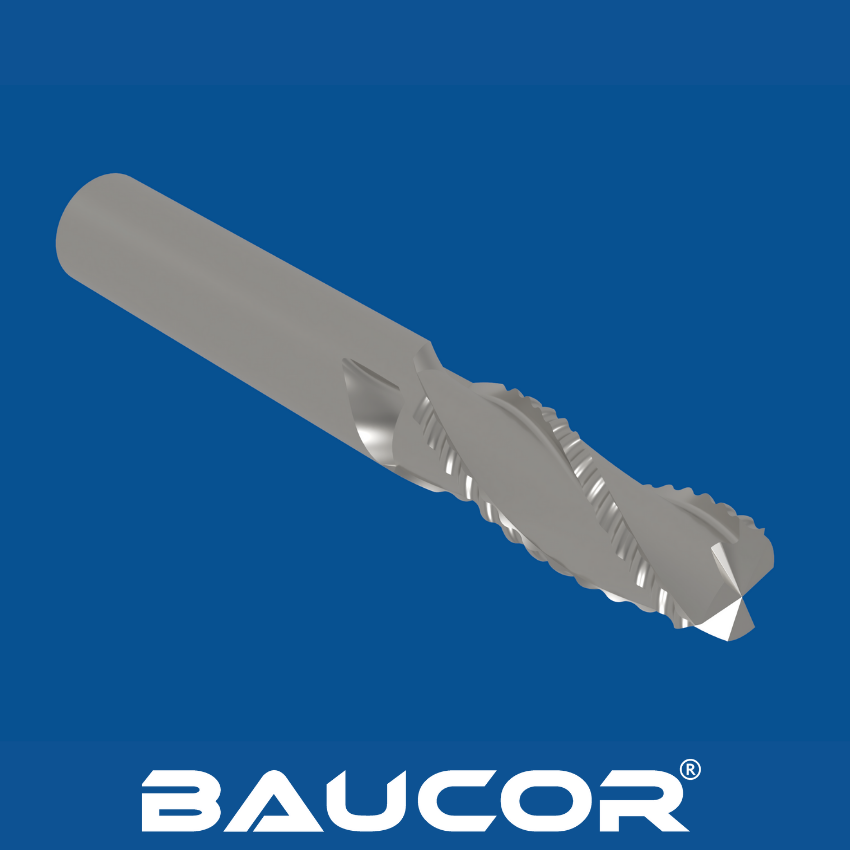

3. Fresa Puzzle: Remove material de forma eficiente com a sua aresta de corte serrilhada, reduzindo o tamanho do cavaco durante a maquinação.

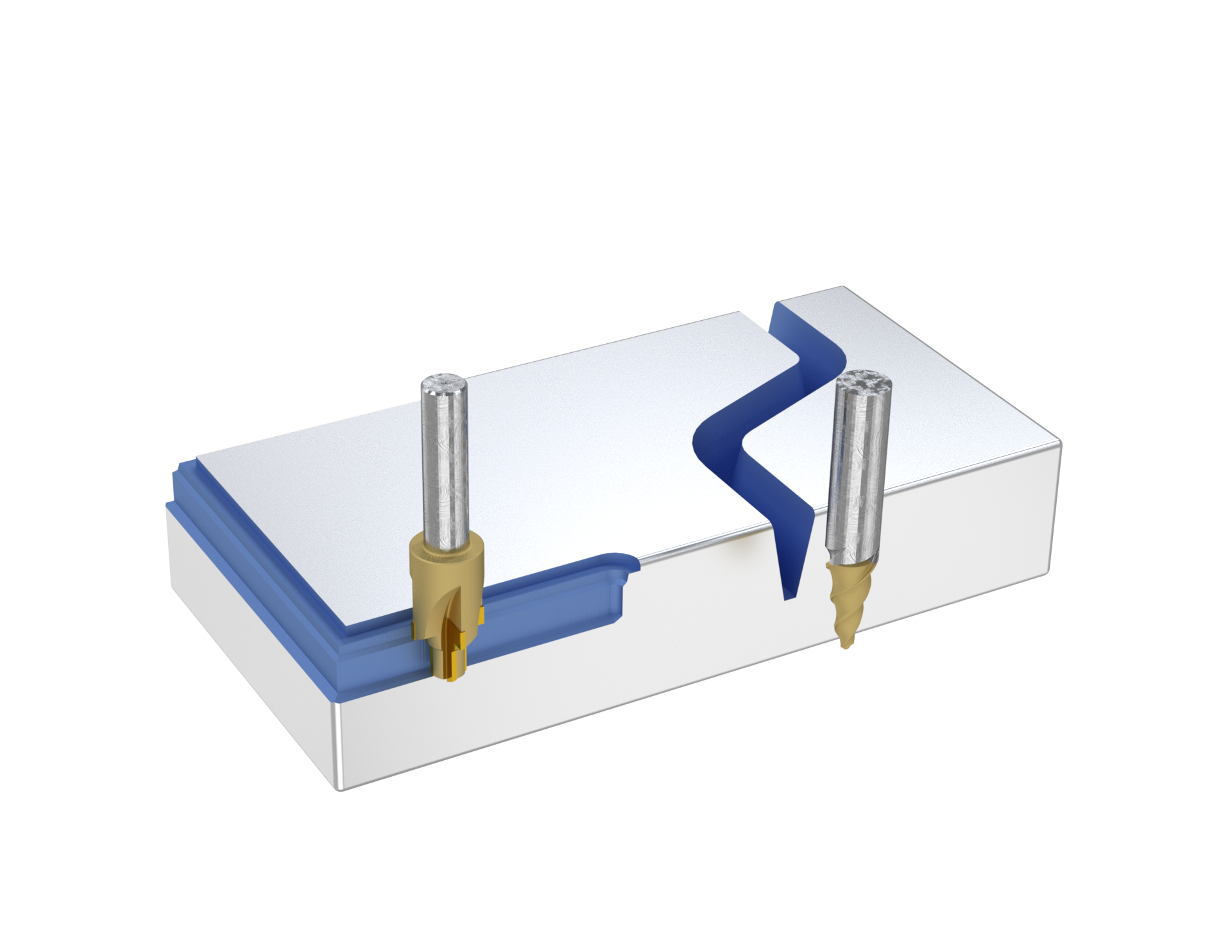

F. Fresas de Afundamento e Especiais

1. Fresas de Afundamento: Ferramentas de precisão para criar cavidades detalhadas em matrizes e moldes.
2. Ferramentas de Retificação: Alargam e refinam passagens internas, comummente em componentes automóveis.

Antes de avançar com a produção, é essencial validar o projeto utilizando métodos de análise numérica, como a análise de elementos finitos (FEA) ou a prototipagem. Os métodos de prototipagem rápida, como a impressão 3D, permitem uma avaliação prática da funcionalidade, ergonomia e compatibilidade do projeto com a máquina. Se necessário, refine o projeto com base no feedback da análise ou do protótipo.

As ferramentas de fresagem CNC da Baucor são fabricadas com precisão e expertise, garantindo um elevado desempenho, durabilidade e fiabilidade. Seja qual for a sua necessidade, fresas standard ou soluções personalizadas, estamos empenhados em fornecer ferramentas que potenciem as suas capacidades de maquinação.
