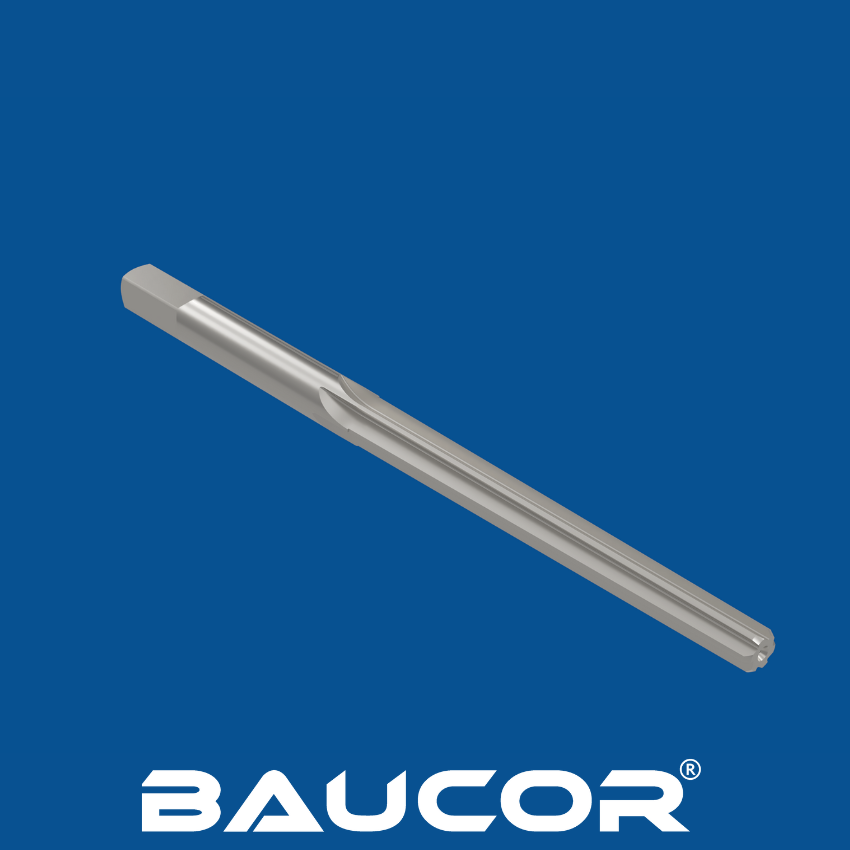

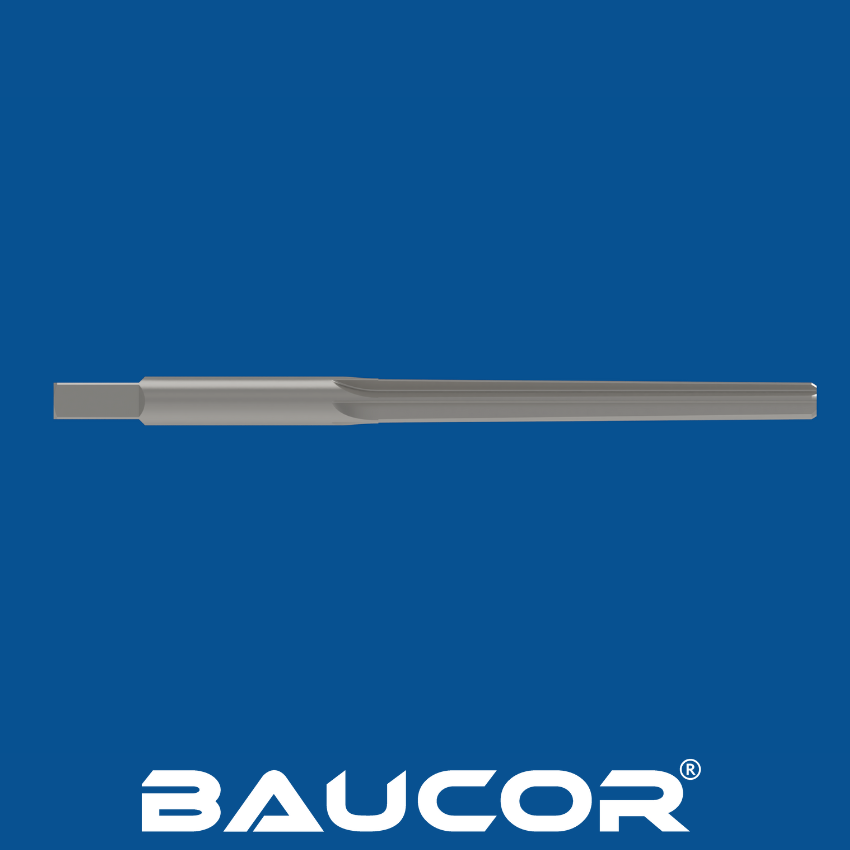

Alargamento preciso de furos para pinos cônicos com alargadores para pino cônico

Virando:

• Os blanks são montados num torno e torneados para criar o formato exterior do alargador, incluindo a secção cónica e a haste.

Fresagem:

• Os canais (ranhuras) são fresados ​​ao longo do corpo do alargador para criar arestas de corte e proporcionar espaço para a evacuação de aparas. O número e o tipo de canais (rectos ou espirais) dependem do design e da aplicação específicos do alargador.

Tratamento Térmico:

• O alargador é submetido a um tratamento térmico para endurecer o aço e aumentar a sua resistência ao desgaste. Isto implica aquecer o alargador a uma temperatura elevada e, em seguida, arrefecê-lo rapidamente (têmpera) para atingir a dureza e a tenacidade desejadas.

Retificação:

• A retificação de precisão é utilizada para refinar as dimensões do alargador, obter o ângulo de conicidade exato e afiar as arestas de corte. Esta etapa é crucial para garantir a precisão e o desempenho do alargador.

Revestimento (opcional):

• Algumas fresas cónicas podem ser revestidas com materiais como o nitreto de titânio (TiN) ou o carbonitreto de titânio (TiCN) para aumentar ainda mais a sua resistência ao desgaste, reduzir o atrito e prolongar a vida útil da ferramenta.

1. Controlo de Qualidade:

• Ao longo do processo de fabrico, são implementadas rigorosas medidas de controlo de qualidade para verificar as dimensões, a precisão do cone, o acabamento superficial e o desempenho global. Isto garante que cada fresa cumpre os padrões e especificações exigidos.

Tamanhos personalizados:

Para além dos tamanhos standard, a Baucor oferece tamanhos personalizados de alargadores de pinos cónicos para satisfazer as necessidades específicas dos clientes. Isto pode envolver o fabrico de alargadores para tamanhos de pinos cónicos não normalizados ou para aplicações exclusivas com tolerâncias específicas.

Taper pin reamers can be made from a variety of materials, each with specific properties suited for different applications:

• High-Speed Steel (HSS): A common and versatile choice due to its balance of hardness, toughness, and wear resistance. Suitable for general-purpose reaming and softer materials.
• Cobalt High-Speed Steel (HSS-Co): A higher grade of HSS with added cobalt, offering enhanced hardness and heat resistance for reaming tougher materials and demanding applications.
• Carbide: Cemented carbide, composed of tungsten carbide particles bonded with cobalt, is extremely hard and wear-resistant. Ideal for high-volume production and reaming abrasive or very hard materials. However, it is more brittle than HSS.
• Powdered Metal (PM): PM reamers are formed by compacting and sintering metal powders. This process allows for tailoring the material's properties, such as hardness and wear resistance, for specific applications.
• High-Speed Steel with Carbide Tips: This hybrid option combines an HSS body with carbide inserts for the cutting edges, offering a good balance of toughness and wear resistance.

Additionally, taper pin reamers may be coated with various materials to further enhance their performance:

• Titanium Nitride (TiN): Improves hardness, wear resistance, and reduces friction.
• Titanium Carbonitride (TiCN): Similar benefits to TiN, but with even greater wear resistance.
• Aluminum Titanium Nitride (AlTiN): Offers superior hardness and heat resistance, making it suitable for high-speed machining.

Os revestimentos aplicados aos alargadores para pinos cônicos melhoram seu desempenho ao aumentar a resistência ao desgaste, reduzir o atrito e prolongar a vida útil da ferramenta. A seguir, estão alguns dos revestimentos mais comuns:

Revestimentos PVD (Deposição Física de Vapor):

• Nitreto de Titânio (TiN): Um revestimento popular, conhecido por sua cor dourada. Aumenta a dureza e a resistência ao desgaste, além de reduzir o atrito. Indicado para aplicações gerais de alargamento.
• Carbonitreto de Titânio (TiCN): Semelhante ao TiN, porém com maior dureza e resistência ao desgaste devido à adição de carbono. Apresenta coloração cinza-escura ou preta e é ideal para materiais mais duros.
• Nitreto de Alumínio e Titânio (AlTiN): Mais duro e resistente ao calor do que TiN ou TiCN, sendo ideal para usinagem em alta velocidade, onde há maior geração de calor. Geralmente possui coloração roxa ou bronze.
• Nitreto de Zircônio (ZrN): Conhecido por sua excelente resistência ao desgaste e boa lubricidade, sendo adequado para diversos materiais, incluindo aço inoxidável e titânio. Possui cor dourada semelhante ao TiN.

Revestimentos CVD (Deposição Química de Vapor):

• Carbono Tipo Diamante (DLC): Extremamente duro e com baixo coeficiente de atrito, ideal para aplicações onde desgaste e atrito são fatores críticos. Muito utilizado em alargadores de alto desempenho.
• Nitreto de Cromo (CrN): Oferece boa resistência ao desgaste e é frequentemente combinado com outros revestimentos em soluções multicamadas para melhorar o desempenho.

Outros Revestimentos:

• Nitreto de Titânio e Alumínio (TiAlN): Combina a dureza do TiN com a estabilidade térmica do AlN, sendo adequado para aplicações em alta velocidade e alta temperatura.
• Revestimentos Multicamadas: Combinam diferentes materiais, como TiN/TiCN ou TiAlN/AlTiN, oferecendo uma ampla gama de propriedades e benefícios de desempenho.

A escolha do revestimento ideal para um alargador para pino cônico depende da aplicação específica, do material da peça, da vida útil desejada da ferramenta e do orçamento. Consultar um especialista em ferramentas ou o fabricante pode ajudá-lo a selecionar a melhor opção para suas necessidades.

Os alargadores para pinos cônicos (taper pin reamers) são utilizados em diversos setores e aplicações onde conexões precisas e seguras são essenciais. Aqui está uma visão geral de seus usos mais comuns:

1. Indústria Automotiva:

• Componentes de Motores e Transmissões: Os alargadores cônicos são usados para criar furos precisos para pinos cônicos que fixam engrenagens, polias, correntes e outros componentes rotativos em motores e transmissões.
• Sistemas de Suspensão e Direção: Também são utilizados para alargar furos para pinos cônicos em componentes de suspensão e direção, garantindo conexões seguras que resistem a cargas dinâmicas e vibrações.

2. Indústria Aeroespacial:

• Montagem de Estruturas Aeronáuticas: Alargadores cônicos criam furos para pinos que fixam componentes estruturais em fuselagens, asas e superfícies de controle de aeronaves.
• Componentes de Motores: São utilizados para fixar peças em motores a jato e outros sistemas de propulsão aeroespacial.

3. Indústria de Manufatura:

• Engenharia Geral: Usados em diversos processos de fabricação para criar furos precisos para pinos cônicos em máquinas, ferramentas e equipamentos.
• Gabaritos e Dispositivos de Fixação: Empregados para criar furos exatos em gabaritos e dispositivos de fixação usados no posicionamento e sustentação de peças durante operações de manufatura.

4. Fabricação de Máquinas-Ferramenta:

• Componentes de Máquinas: Alargadores cônicos criam furos para pinos que fixam engrenagens, polias e outros componentes em máquinas-ferramenta como tornos, fresadoras e furadeiras.

5. Outras Aplicações:

• Dispositivos Médicos: Utilizados na fabricação de implantes e instrumentos cirúrgicos, onde conexões precisas e seguras são críticas.
• Produtos de Consumo: Também são aplicados na montagem de produtos como bicicletas, eletrodomésticos e eletrônicos.

Vantagens dos Alargadores para Pinos Cônicos:

• Conexões Seguras: Os pinos cônicos proporcionam encaixe firme que resiste ao afrouxamento sob vibrações e cargas dinâmicas.
• Precisão: Garantem furos com tamanhos e ângulos de taper exatos, resultando em conexões confiáveis e precisas.
• Versatilidade: Podem ser usados em diversos materiais, incluindo metais, plásticos e compósitos.
• Facilidade de Uso: São relativamente fáceis de usar, tanto manualmente quanto em máquinas-ferramenta.

Em resumo, os alargadores para pinos cônicos são ferramentas essenciais para criar furos cônicos precisos e confiáveis, contribuindo para a segurança, desempenho e durabilidade de produtos e sistemas em diversos setores industriais.

Alargadores cônicos (taper pin reamers) são ferramentas essenciais em indústrias que exigem conexões precisas e seguras. Aqui estão alguns dos principais setores que utilizam alargadores cônicos:

Automotivo:

• Os pinos cônicos são amplamente utilizados na fabricação de automóveis para fixar engrenagens, polias e outros componentes em motores, transmissões e sistemas de transmissão. Os alargadores cônicos garantem o tamanho exato do furo e a inclinação adequada para um encaixe e desempenho ideais.
• Também são usados em reparos e manutenção automotiva para restaurar furos desgastados ou danificados destinados a pinos cônicos.

Aeroespacial:

• A indústria aeroespacial depende de pinos cônicos para fixar componentes críticos em motores de aeronaves, trem de pouso e estruturas da fuselagem. Os alargadores cônicos garantem o mais alto nível de precisão e confiabilidade nessas conexões.

Manufatura:

• Os alargadores cônicos são utilizados em diversos processos de fabricação para criar furos precisos para pinos cônicos em máquinas, ferramentas e outros equipamentos, garantindo conexões seguras e duráveis em várias aplicações.
• Também são empregados na produção de gabaritos e dispositivos de fixação (jigs e fixtures), ferramentas essenciais para posicionamento preciso e sustentação das peças durante a fabricação.

Ferramentas de Máquina:

• São usados na fabricação e manutenção de máquinas-ferramenta, como tornos, fresadoras e furadeiras. Os pinos cônicos desempenham um papel crucial na fixação de engrenagens, polias e outros componentes dessas máquinas.

Fabricação de Dispositivos Médicos:

• A precisão é fundamental na indústria de dispositivos médicos, e os alargadores cônicos são utilizados para criar furos precisos para pinos cônicos em implantes, instrumentos cirúrgicos e outros dispositivos médicos, garantindo a segurança e a eficácia dessas ferramentas críticas.

Outras Indústrias:

• Os alargadores cônicos também encontram aplicações em setores como:
• Construção: Para fixação de componentes estruturais.
• Agricultura: Para montagem de máquinas e equipamentos agrícolas.
• Marinha: Para fixação de componentes em embarcações e navios.
• Bens de Consumo: Para montagem de diversos produtos, como bicicletas, eletrodomésticos e eletrônicos.

Em resumo, os alargadores cônicos são ferramentas vitais em indústrias que dependem de conexões precisas e seguras para componentes críticos. Sua versatilidade e capacidade de criar furos cônicos precisos tornam-nos indispensáveis em uma ampla gama de aplicações.

Os alargadores para pinos cônicos podem ser utilizados com diversas máquinas, dependendo do tamanho da peça, da precisão desejada e do volume de produção. Aqui estão algumas máquinas comuns utilizadas com alargadores para pinos cônicos:

Furadeiras manuais:

• Para peças menores e uso ocasional, os alargadores para pinos cônicos podem ser usados manualmente com uma furadeira. Isso proporciona flexibilidade e portabilidade para reparos no local ou projetos menores.

Prensas de furação:

• As prensas de furação são máquinas versáteis que oferecem mais estabilidade e precisão do que furadeiras manuais. São adequadas para peças de pequeno a médio porte e podem ser usadas em operações de alargamento manual ou motorizado.

Fresadoras:

• As fresadoras proporcionam maior versatilidade e precisão em comparação às prensas de furação. Podem ser usadas para alargamento vertical e horizontal e acomodar peças maiores.

Tornos:

• Embora utilizados principalmente para operações de torneamento, os tornos também podem ser usados para alargar furos internos com o auxílio de suportes de ferramentas apropriados. Os alargadores para pinos cônicos podem ser usados em tornos para criar furos precisos e garantir o ajuste adequado dos pinos cônicos.

Máquinas CNC (Controle Numérico Computadorizado):

• Para produção de alta precisão e grande volume, as máquinas CNC são a escolha preferida. Podem ser programadas para realizar operações complexas de alargamento com precisão e repetibilidade consistentes, minimizando erros humanos e garantindo resultados ótimos.

Outras Máquinas:

• Alargadores para pinos cônicos também podem ser usados em máquinas especializadas, como furadeiras de braço radial, máquinas de mandrilamento e até certos tipos de furadeiras magnéticas portáteis. A escolha da máquina depende da aplicação específica e do tamanho da peça.

Considerações Importantes:

• Fixação da ferramenta: Os alargadores para pinos cônicos geralmente possuem haste cônica que se encaixa em um soquete cônico correspondente no spindle ou porta-ferramenta da máquina. Isso garante um encaixe seguro e evita deslizamentos durante a operação.
• Lubrificação: A lubrificação adequada é essencial para um alargamento eficiente e para evitar desgaste da ferramenta. Fluidos de corte ou refrigerantes são frequentemente usados para lubrificar a zona de corte e remover cavacos.
• Velocidade e avanço: A velocidade de corte e a taxa de avanço corretas são cruciais para obter resultados ótimos. Esses parâmetros dependem do material a ser alargado, do tipo de alargador e do acabamento superficial desejado.

Ao escolher a máquina adequada e seguir procedimentos de operação corretos, os alargadores para pinos cônicos podem ser usados de forma eficaz para criar furos cônicos precisos, exatos e confiáveis para diversas aplicações.

Na Baucor, somos mais do que apenas um fabricante de destaque de alargadores para pinos cônicos. Somos seu parceiro dedicado, comprometido em garantir que você alcance resultados ideais e maximize a vida útil de suas ferramentas. Nossa equipe de engenheiros experientes está pronta para colaborar com você, desenvolvendo alargadores personalizados que atendam perfeitamente às suas necessidades específicas. Otimizamos cuidadosamente a geometria do alargador, o design das hélices e a seleção de materiais para atender aos requisitos exclusivos da sua aplicação, seja para alcançar tolerâncias rigorosas, trabalhar com materiais desafiadores ou atender a volumes de produção exigentes.

Nossa expertise vai além do design. Nossos engenheiros auxiliam você na escolha do alargador ideal para sua aplicação, considerando fatores como o tipo e tamanho do pino cônico, o material da peça e o acabamento desejado do furo. Também oferecemos orientações valiosas sobre parâmetros de corte ideais, estratégias de lubrificação e solução de problemas relacionados ao processo de alargamento.

A escolha do material e do revestimento corretos é essencial para o desempenho e a durabilidade do alargador. Utilizamos nosso profundo conhecimento técnico para ajudar você a selecionar a combinação ideal, seja aço rápido (HSS), aço rápido ao cobalto (HSS-Co) ou metal duro, juntamente com revestimentos de alto desempenho, como Nitreto de Titânio (TiN) ou Carbonitreto de Titânio (TiCN).

Nosso compromisso com o seu sucesso não termina na compra. Nossa equipe de suporte técnico dedicada está sempre disponível para responder às suas dúvidas, resolver problemas e fornecer orientações especializadas sobre manutenção e reparo de alargadores. Queremos garantir que você aproveite ao máximo suas ferramentas Baucor e minimize o tempo de inatividade.

Acreditamos em capacitar nossos clientes com conhecimento. Por isso, oferecemos diversos programas de treinamento, workshops e recursos online, projetados para ensinar o uso e a manutenção adequados dos alargadores para pinos cônicos. Ao dominar essas práticas, você pode otimizar o desempenho das ferramentas, obter resultados consistentes e prolongar sua vida útil.

Como líder do setor, a Baucor está comprometida com a melhoria contínua. Investimos fortemente em pesquisa e desenvolvimento para aprimorar constantemente nossos projetos de alargadores para pinos cônicos. Nossa busca constante por inovação nos leva a explorar novos materiais, revestimentos e técnicas de fabricação, com o objetivo de melhorar o desempenho de corte, a durabilidade das ferramentas e o valor geral entregue aos nossos clientes.

Projetar alargadores para pinos cônicos requer consideração cuidadosa de vários fatores para garantir que produzam furos precisos com a conicidade correta para um encaixe seguro do pino. Aqui estão os principais guias de projeto:

Ângulo do Cono:

• Compatibilidade com o Pino: O aspecto mais crítico é garantir que o ângulo do cono do alargador corresponda exatamente ao ângulo do pino cônico correspondente. Isso garante um encaixe firme e evita afrouxamento devido a vibração ou carga.
• Normas Comuns: Ângulos de cono comuns para pinos cônicos são 1:48 (aproximadamente 1,19 graus) e 1:50 (aproximadamente 1,15 graus), muitas vezes seguindo as normas ANSI/ASME B18.8.2 ou ISO 2339.

Seleção de Material:

• Aço Rápido (HSS): A escolha mais comum, oferecendo bom equilíbrio entre dureza, resistência ao desgaste e tenacidade. Adequado para alargamento geral e materiais mais macios.
• Aço Rápido com Cobalto (HSS-Co): Maior dureza e resistência ao calor tornam-no adequado para materiais mais duros e aplicações exigentes.
• Metal Duro (Carbide): Extremamente duro e resistente ao desgaste, ideal para produção em alto volume e materiais abrasivos, mas mais frágil que opções em HSS.

Design dos Canais:

• Canais Retos: Mais simples e econômicos, adequados para alargamento geral.
• Canais Helicoidais: Proporcionam melhor evacuação de cavacos e acabamento mais suave, especialmente em furos profundos. Hélice à esquerda para furos passantes, hélice à direita para furos cegos.

Geometria da Aresta de Corte:

• Ângulo de Ataque: Influencia as forças de corte e a formação de cavacos. Ataque positivo reduz forças, mas pode enfraquecer a aresta; ataque negativo fortalece a aresta, mas aumenta as forças.
• Ângulo de Folga: Evita atrito contra a peça, garantindo ação de corte suave e reduzindo acúmulo de calor.
• Ângulo de Alívio: Fornece espaço adicional para o fluxo de cavacos, minimizando atrito e calor.

Diâmetro e Tolerância:

• Diâmetro: Ligeiramente maior que o furo pré-perfurado para atingir o tamanho final desejado após o alargamento.
• Tolerância: Determina a precisão do furo final. Tolerâncias mais rigorosas são essenciais para aplicações de precisão.

Chanfro e Ângulo de Entrada:

• Chanfro: Guia a ferramenta para dentro do furo, facilitando o início do processo de corte.
• Ângulo de Entrada: O ângulo com que a aresta de corte entra na peça. Menor para materiais duros, maior para materiais macios.

Comprimento Total e Design da Haste:

• Escolhido com base na aplicação e profundidade do furo. Designs comuns de haste são retos ou quadrados, sendo que os quadrados evitam rotação no porta-ferramentas.

1. Revestimento (Opcional):

• Revestimentos TiN, TiCN ou AlTiN podem melhorar a resistência ao desgaste, reduzir atrito e prolongar a vida útil da ferramenta.

Seguindo esses princípios de projeto, os fabricantes podem criar alargadores para pinos cônicos de alta qualidade, proporcionando precisão, exatidão e longa durabilidade em diversas indústrias e aplicações.
