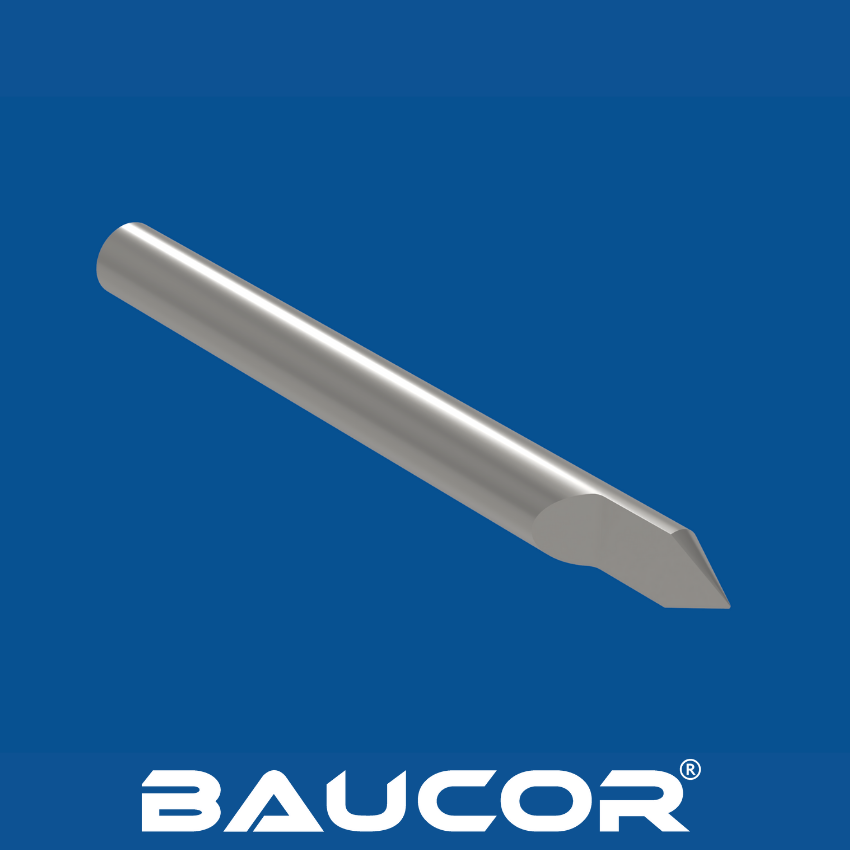

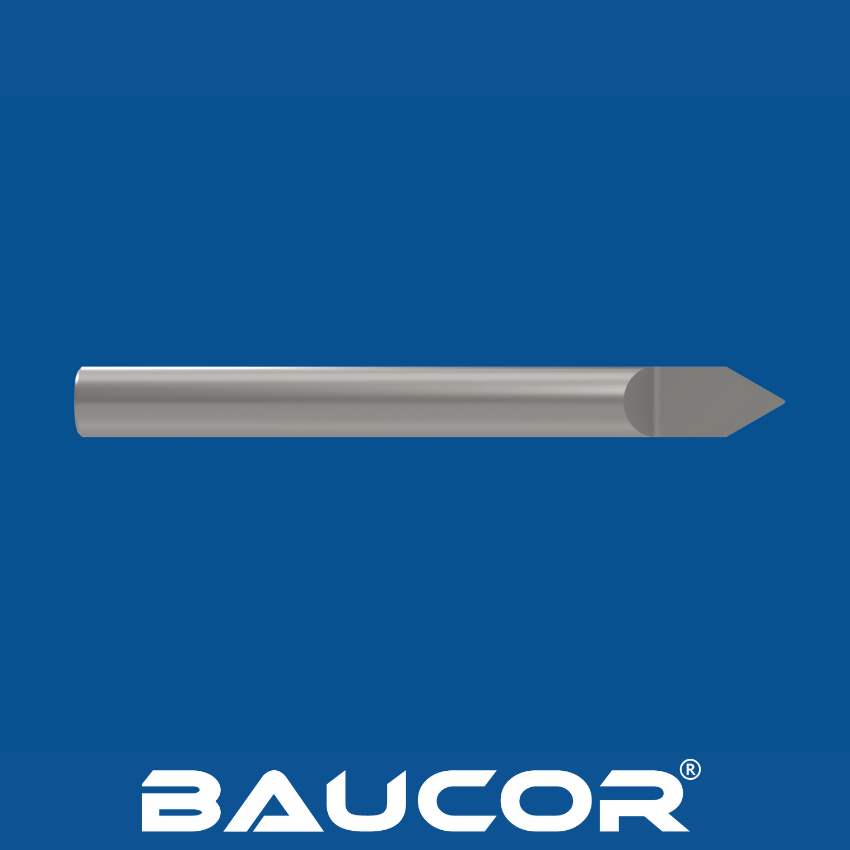

Gravação CNC detalhada começa com um cortador de gravação com ponta afiada

Materiais comuns

• Aço rápido (HSS): Um material versátil e económico que oferece um bom equilíbrio entre dureza, tenacidade e resistência ao desgaste. Existem vários tipos de aço rápido (HSS) com propriedades variadas:
• Série M: O tipo mais comum, adequado para uma vasta gama de aplicações de gravação.
• HSS com liga de cobalto: Oferece uma dureza a quente superior, ideal para gravar materiais mais duros ou quando se utilizam velocidades de corte mais elevadas.
• Carboneto sólido: Significativamente mais duro e mais resistente ao desgaste do que o HSS, permitindo velocidades de corte mais elevadas, maior vida útil da ferramenta e melhor desempenho em materiais difíceis de gravar. As fresas de gravação de carboneto são as preferidas para gravação de precisão, ambientes de alta produção ou trabalhos com detalhes muito finos.

Materiais Menos Comuns (Especializados)

• Diamante Policristalino (PCD): Utilizado em aplicações extremas onde é necessária a máxima resistência ao desgaste. As fresas de gravação em PCD são frequentemente utilizadas para gravar materiais muito abrasivos.

Considerações sobre o Material para Fresas de Gravação

A escolha do material certo para uma fresa de gravação pontiaguda depende de vários fatores:

• Material da Peça: A dureza e a abrasividade do material que está a gravar são fatores críticos. Os materiais mais duros requerem geralmente fresas de metal duro ou mesmo de PCD.
• Detalhe e precisão: Para gravações complexas ou linhas muito finas, a maior rigidez e resistência ao desgaste do carboneto são frequentemente preferidas.
• Volume de Produção: A gravação em alto volume geralmente favorece o metal duro devido à sua maior vida útil e capacidade de manter a precisão em produções mais longas.
• Custo: O aço rápido (HSS) geralmente é mais acessível, enquanto o metal duro e o PCD têm um custo mais elevado.

Revestimentos: Um Aumento de Desempenho

As fresas de gravação, independentemente do material base, podem beneficiar de revestimentos que melhoram o desempenho:

• TiN (Nitreto de Titânio): Um revestimento clássico de uso geral que melhora a dureza e reduz a fricção.
• TiAlN (Nitreto de Alumínio e Titânio): Resistência excecional ao desgaste, ao calor e à oxidação em comparação com o TiN.
• AlTiN (Nitreto de Alumínio e Titânio): Semelhante ao TiAlN, oferecendo uma dureza e resistência ao calor excecionais.
• Outros Revestimentos Especializados: Opções como revestimentos de diamante (resistência extrema ao desgaste) podem ser utilizadas para materiais específicos e altamente abrasivos.

Revestimentos comuns

• TiN (Nitreto de Titânio): Um revestimento clássico de uso geral que aumenta a dureza da superfície, reduz o atrito e proporciona uma boa resistência ao desgaste.
• TiCN (carbonitreto de titânio): Ligeiramente mais duro que o TiN, proporcionando um pouco mais de resistência ao desgaste e ao calor.
• TiAlN (Nitreto de Alumínio e Titânio): Um revestimento de alto desempenho que oferece uma excelente dureza, resistência ao calor e à oxidação. Isto traduz-se numa maior vida útil da ferramenta e num melhor desempenho em condições de gravação exigentes.
• AlTiN (Nitreto de Alumínio e Titânio): Semelhante ao TiAlN, com uma dureza e propriedades de resistência ao calor excecionais para uma proteção superior contra o desgaste.

Revestimentos especializados

• AlCrN (Nitreto de Alumínio e Cromo): Proporciona uma dureza a quente e uma resistência ao desgaste excecionais para cortes muito pesados ​​ou para gravação de materiais a alta temperatura.
• Revestimentos de diamantes: O máximo em resistência ao desgaste. Utilizados para gravar materiais altamente abrasivos, os revestimentos de diamante podem ter um custo mais elevado do que outras opções.
• Revestimentos multicamadas: A combinação de diferentes camadas dos revestimentos acima referidos (exemplo: TiN/TiAlN) pode criar propriedades otimizadas para materiais e aplicações específicas.

Considerações importantes

• Material do substrato: O tipo de revestimento adequado dependerá, em parte, de a ferramenta de corte ser fabricada em aço rápido (HSS), carboneto, etc.
• Material da peça de trabalho: A dureza e as propriedades do material a gravar influenciarão a melhor escolha de revestimento.
• Condições de gravação: Velocidades elevadas ou gravações agressivas em materiais duros podem exigir um revestimento especializado.

A experiência da Baucor em revestimentos

A Baucor não se limita a fabricar fresas de gravação excecionais; compreendemos como os revestimentos melhoram o desempenho das mesmas para a sua aplicação específica. A nossa equipa irá ajudá-lo a selecionar o revestimento ideal para a sua necessidade com base em:

• Os detalhes dos seus projetos de gravação (tipos de materiais, acabamento pretendido, ângulos da ponta, etc.)
• Ganhos de desempenho desejados (resistência ao desgaste, vida útil da ferramenta, melhoria do acabamento superficial)
• Relação custo-benefício adaptada às suas necessidades

Conclusão

Os revestimentos melhoram significativamente o desempenho, a durabilidade e a versatilidade das fresas de gravação de ponta. A Baucor, como fabricante líder, não só lhe fornecerá fresas de alta qualidade, como também a experiência necessária para selecionar o revestimento perfeito e maximizar o retorno do seu investimento.

Fresas de gravação pontiagudas encontram aplicações em uma gama surpreendentemente diversa de indústrias e projetos. Aqui está uma visão de onde você as verá em ação:

Indústrias

Joalheria e Gravação: Um dos usos clássicos, as fresas de gravação pontiagudas são essenciais para:

• Personalizar joias com nomes, datas ou designs intrincados.
• Criar gravações decorativas em peças de joalheria e outros objetos de metais preciosos.

Fabricação de Moldes e Matrizes: As fresas de gravação são usadas para adicionar:

• Detalhes finos, texturas ou letras em moldes.
• Marcas de identificação ou números de série nos componentes do molde.

Sinalização: Criar placas gravadas em diversos materiais:

• Placas metálicas e placas de identificação.
• Placas de plástico ou acrílico com letras e gráficos gravados.
• Placas de madeira com elementos decorativos.

Fabricação de PCBs: Fresas de gravação pontiagudas são usadas na indústria de Placas de Circuito Impresso (PCB) para:
Gravar trilhas finas e circuitos em placas revestidas de cobre.

Remover material isolante (também conhecido como roteamento de isolamento de PCB).

• Trabalho Artístico e Hobby: As fresas de gravação são populares entre artistas e entusiastas para.

• Personalizar itens como canetas, copos e objetos metálicos.
• Criar obras de arte detalhadas em várias superfícies.

Aplicações Específicas

• Gravação de Troféus e Prêmios: Adicionar nomes, datas e títulos de premiação.
• Personalização de Presentes: Gravar iniciais, mensagens ou designs em presentes.
• Marcação de Precisão: Adicionar números de série, números de peças ou marcas de calibração em componentes.
• Gravação Decorativa: Criar padrões e designs intrincados em diversas superfícies para fins estéticos.

Por Que as Fresas de Gravação Pontiagudas São Ideais

• Precisão: A ponta afiada em formato de V permite criar linhas muito finas e gravações detalhadas.
• Controle: O formato em V permite variar a largura da linha dentro de uma única gravação ajustando a profundidade do corte.
• Versatilidade: Fresas de gravação pontiagudas podem ser usadas em uma ampla variedade de materiais, incluindo metais, plásticos, madeira e outros.

As principais indústrias que dependem fortemente de cortadores de gravação pontiagudos:

Joalheria e Gravação: Esta é a indústria mais relevante para esses cortadores. Eles são essenciais para:

• Personalizar joias com nomes, mensagens especiais ou designs intrincados.
• Adicionar elementos decorativos e gravuras artísticas às peças de joalheria.

Fabricação de Moldes e Matrizes: Cortadores de gravação pontiagudos são usados para:

• Criar detalhes intrincados, texturas ou letras diretamente nos moldes.
• Adicionar marcas de identificação, números de série ou outras informações essenciais aos componentes dos moldes.

Sinalização: Os cortadores de gravação são vitais na fabricação de placas e sinais para:

• Gravar letras, logotipos e designs em placas metálicas e chapas de identificação.
• Criar sinais em plástico, acrílico ou madeira com gravações detalhadas.

Fabricação de PCBs: A indústria eletrônica utiliza cortadores de gravação pontiagudos para:

• Gravar com precisão traços finos de circuitos em placas revestidas de cobre durante a fabricação de PCBs.
• Fresagem de isolamento – remover material isolante para criar separação elétrica entre os traços do circuito.

Arte e Hobby: Cortadores de gravação são populares entre artistas e hobbistas para:

• Personalizar objetos como canetas, vidros, artigos de couro e outros itens.
• Criar obras de arte detalhadas e gravuras em várias superfícies.

Por que essas indústrias dependem de cortadores de gravação pontiagudos

• Precisão e Detalhe: A ponta em V permite linhas extremamente finas e gravações intrincadas, essenciais em joalheria e gravação de PCBs.
• Versatilidade de Materiais: Esses cortadores podem gravar diversos metais, plásticos, madeiras e outros materiais, tornando-os adaptáveis às necessidades de diferentes indústrias.
• Controle: A capacidade de ajustar a largura da linha em uma única gravação, variando a profundidade do corte, oferece flexibilidade no design.

Baucor: Sua Solução em Gravação

A Baucor fabrica cortadores de gravação pontiagudos de alto desempenho, projetados para atender às exigências dessas indústrias. Nossos cortadores oferecem:

• Ângulos de Ponta Ideais: Disponibilizamos diversos ângulos de ponta para combinar perfeitamente com a largura das linhas e estilos de gravação desejados.
• Especialização em Materiais: Ajudamos na escolha de cortadores em HSS ou carboneto, conforme os materiais que você trabalha, garantindo desempenho e vida útil ideais.
• Revestimentos de Alta Performance: Nossos revestimentos são selecionados para maximizar a vida útil e o desempenho da ferramenta ao trabalhar com os materiais comuns em sua indústria.

Conclusão

Os cortadores de gravação pontiagudos são ferramentas indispensáveis em indústrias onde precisão, detalhamento e versatilidade na gravação de materiais são essenciais. A Baucor entende essas exigências e fornece não apenas cortadores excepcionais, mas também a expertise para garantir que eles atendam perfeitamente aos desafios e materiais específicos de cada indústria.

Fresas de gravação pontiagudas são usadas em alguns tipos especializados de máquinas:

Máquinas Principais

• Máquinas CNC de Gravação: Estas máquinas são especificamente projetadas para tarefas de gravação. Elas oferecem alta precisão, movimento multi-eixo e a capacidade de controlar com precisão a profundidade da gravação, essencial para utilizar eficientemente as fresas de gravação pontiagudas.
• Fresadoras CNC (com Capacidades de Gravação): Algumas fresadoras CNC podem ser adaptadas para trabalhos de gravação. Essas máquinas oferecem versatilidade, mas podem exigir suportes de ferramenta especializados ou programação para resultados de gravação ideais.

Outras Máquinas Potenciais

• Ferramentas de Gravação Portáteis: Para tarefas de gravação menores ou menos complexas, ferramentas rotativas portáteis ou canetas de gravação podem ser usadas com fresas de gravação pontiagudas.
• Torniquetes Modificados: Em casos raros, tornos fortemente modificados com ferramentas especiais ou dispositivos de fixação podem executar operações básicas de gravação. No entanto, esta é uma configuração atípica e não padrão.

Por Que Estas Máquinas São Ideais?

• Precisão e Controle: Máquinas CNC, seja máquinas de gravação dedicadas ou fresadoras adaptadas, oferecem os movimentos precisos e controle de profundidade necessários para criar gravações detalhadas com fresas pontiagudas.
• Programabilidade (CNC): Máquinas CNC permitem que padrões e designs complexos de gravação sejam programados e executados automaticamente, garantindo repetibilidade e precisão.
• Velocidades do Eixo: Muitas máquinas de gravação e fresadoras CNC possuem fusos de alta velocidade capazes de atingir rotações rápidas, frequentemente necessárias para resultados ideais com pequenas fresas de gravação.

A Baucor entende que selecionar a fresa de gravação correta é apenas o primeiro passo para alcançar resultados excepcionais de gravação. Como uma empresa líder, priorizamos suporte abrangente de design e engenharia para ajudá-lo a obter o máximo de nossos produtos. Veja o que você pode esperar:

Consultoria Especializada

• Análise de Necessidades: Trabalhamos em estreita colaboração com você para entender os desafios exclusivos das suas aplicações de gravação – os materiais com os quais você trabalha, larguras de linha desejadas, níveis de detalhe, volumes de produção e quaisquer requisitos específicos do projeto.
• Design Ideal: Com base em nossa análise, orientamos você na escolha do melhor material da fresa (HSS, metal duro, etc.), do ângulo ideal da ponta, revestimentos e quaisquer outros fatores de design que influenciam o desempenho da gravação.

Ferramentas de Design de Última Geração

• Software Avançado: Utilizamos software CAD/CAM para projetar fresas de gravação com precisão, garantindo geometrias de ponta exatas e trajetórias de gravação impecáveis.
• Análise FEA: Para aplicações exigentes ou fresas de gravação altamente personalizadas, podemos utilizar a Análise de Elementos Finitos (FEA) para simular forças de corte e tensões reais. Isso ajuda a refinar nossos projetos antes de chegarem à etapa de fabricação.

Soluções Personalizadas de Fresas de Gravação

• Além das Opções Padrão: Quando sua aplicação exige geometrias de ponta, características de desempenho ou materiais fora do nosso catálogo padrão, oferecemos serviços completos de design personalizado.
• Abordagem de Parceria: Nossos engenheiros trabalham lado a lado com você para desenvolver a solução perfeita de fresa de gravação, seja modificando um design existente ou criando algo totalmente sob medida.

Foco no Seu Sucesso

• Maximizando a Vida Útil da Ferramenta: Projetamos e selecionamos materiais e revestimentos considerando seus materiais específicos e parâmetros de gravação, garantindo longa vida útil da ferramenta e redução dos custos operacionais.
• Processos Otimizados: Nossa equipe pode aconselhar sobre velocidades, profundidades e técnicas de gravação para otimizar seus processos com nossas fresas, economizando tempo e aumentando a eficiência.
• Alcançando Sua Visão: Estamos comprometidos em garantir que nossas fresas de gravação se integrem perfeitamente ao seu fluxo de trabalho, permitindo que você alcance o nível desejado de detalhe, precisão e qualidade em seu trabalho com facilidade.

A Vantagem Baucor

Ao se associar à Baucor, você obtém:

• Especialização Incomparável: Nossos engenheiros possuem profundo conhecimento em design de fresas de gravação, fabricação, aplicações reais e como esses fatores se combinam para oferecer resultados superiores.
• Abordagem Colaborativa: Trabalhamos juntos como uma equipe para desenvolver a melhor solução, seja uma fresa padrão ou um design totalmente personalizado, adaptado precisamente às suas necessidades.
• Foco em Resultados: Estamos comprometidos em garantir que nossas fresas e serviços de suporte proporcionem melhorias reais na sua precisão de gravação, produtividade e sucesso geral do projeto.

O suporte de design e engenharia da Baucor vai muito além de simplesmente fornecer fresas de gravação de alta qualidade. Trabalhamos em parceria com você para garantir a seleção ideal de ferramentas, oferecer expertise em design personalizado e fornecer o conhecimento e suporte que se traduzem em resultados excepcionais em seus projetos de gravação. Entre em contato com a Baucor hoje mesmo para experimentar a diferença de um verdadeiro parceiro em ferramentas de corte!

Princípios Essenciais de Design

Ângulo da ponta: O ângulo da ponta em forma de V (os ângulos comuns incluem 60°, 90° e 120°) é o principal fator que determina a largura da linha gravada. Ângulos mais estreitos criam linhas mais finas, enquanto ângulos mais abertos produzem linhas mais largas.

• Especialização da Baucor: Oferecemos diversos ângulos de ponta standard e podemos criar ângulos personalizados para satisfazer perfeitamente as suas necessidades de gravação.

Material: As fresas de gravação são normalmente fabricadas em aço rápido (HSS) ou metal duro. A escolha do material equilibra a resistência, a durabilidade e o custo, com base nos materiais que irá gravar e na vida útil desejada da ferramenta.

• Especialização da Baucor: Ajudaremos a selecionar o material que melhor se adapta aos requisitos da sua aplicação e ao seu orçamento.

Design da Haste: Garantir a rigidez adequada e a fixação segura no porta-ferramentas da máquina é crucial.

Especialização da Baucor: Concebemos hastes compatíveis com diferentes máquinas e adaptamos o tamanho da haste à sua configuração de gravação.

• Revestimento: A aplicação de revestimentos que melhoram o desempenho (TiN, TiAlN, AlTiN, etc.) aumenta significativamente a resistência ao desgaste, reduz o atrito e prolonga a vida útil da ferramenta.


• Experiência Baucor: Selecionamos e aplicamos com mestria o revestimento perfeitamente adequado à sua aplicação, maximizando a vida útil e o desempenho da fresa.

Considerações Adicionais de Projeto

• Diâmetro de Corte: O diâmetro no ponto mais largo do sulco em V influencia a largura máxima da linha que pode ser alcançada numa única passagem.


• Comprimento e Alcance Totais: Isto pode ter de ser ajustado para definições de gravação específicas ou geometrias de peças de trabalho para garantir que a fresa pode aceder aos locais de gravação desejados.


• Design das Canais: Embora menos proeminentes do que em ferramentas como fresas de topo, os canais em fresas de gravação ainda auxiliam na evacuação de aparas e na eficiência de corte.



Vantagem de Design da Baucor

• Otimização Específica para Aplicações: Os nossos projetos de fresas de gravação priorizam o desempenho no mundo real, personalizados para as suas necessidades.
• Ferramentas de Design Avançadas: Utilizamos software CAD/CAM de ponta para um design preciso e geração de trajetórias de gravação impecáveis.
• Análise FEA: Para aplicações exigentes ou trabalhos personalizados, a A Baucor pode utilizar a Análise de Elementos Finitos (FEA) para simular tensões e desempenho mesmo antes do início do fabrico.

Conclusão

O design de fresas de gravação pontiagudas eficazes exige uma análise cuidadosa do ângulo da ponta, da escolha do material, do design da haste, das opções de revestimento e de outros fatores geométricos. A Baucor, como fabricante líder, dá prioridade a estas diretrizes de design, garantindo que tem fresas de gravação que oferecem uma precisão excecional e a flexibilidade necessária para lidar com os seus diversos projetos de gravação.
