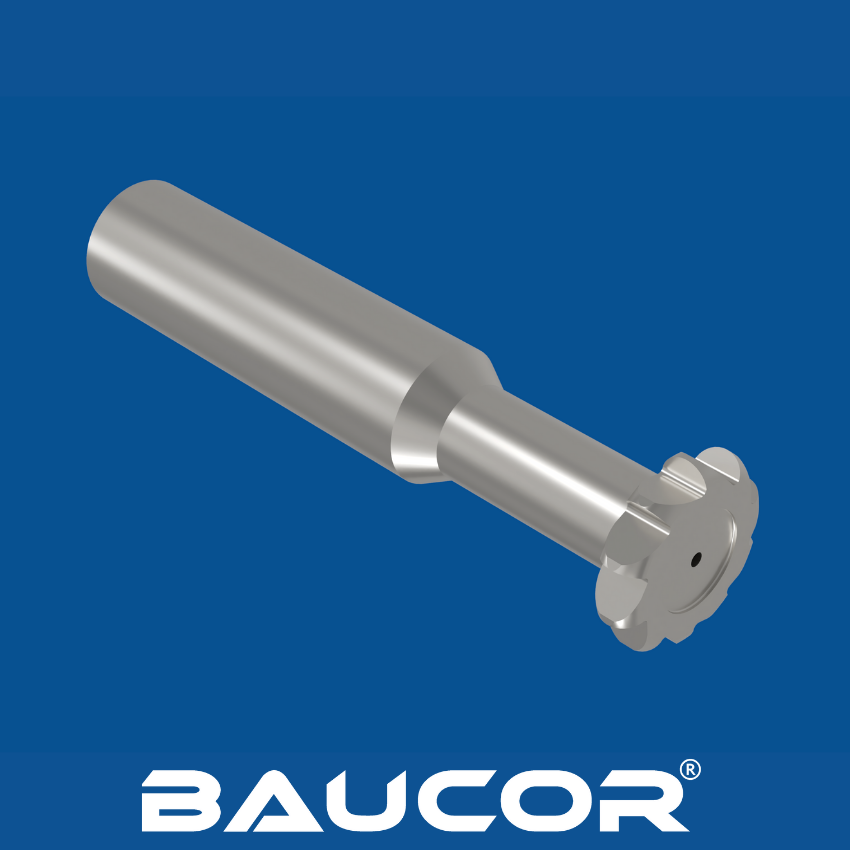

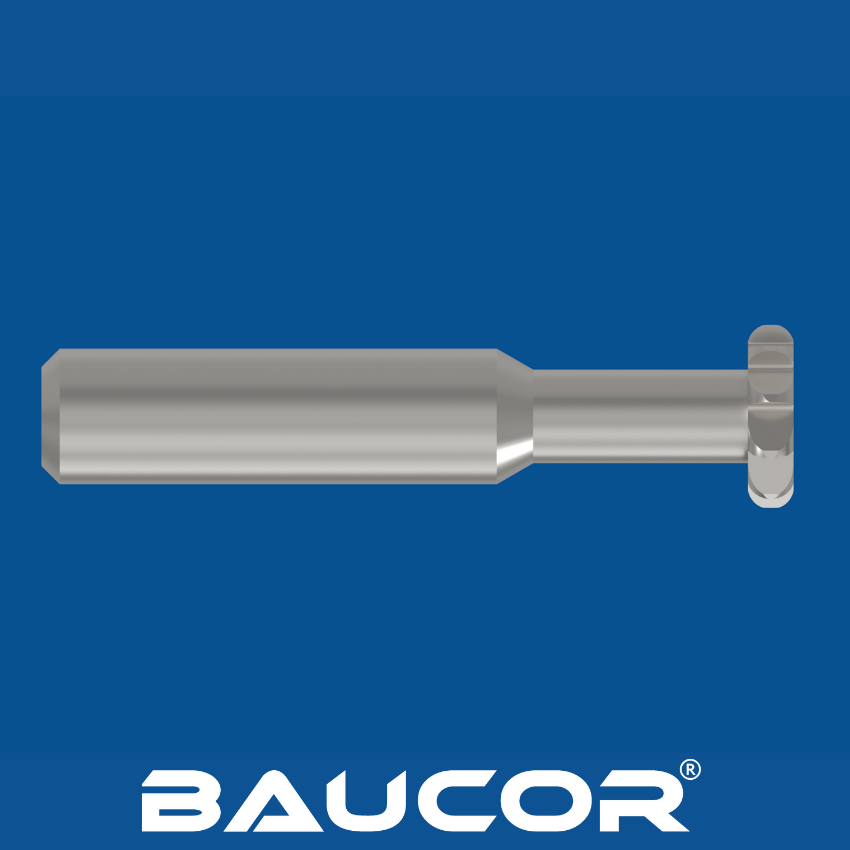

Ranhuras CNC com fundo arredondado feitas sem esforço: fresa de chaveta de raio completo

Escolher o material certo para a sua aplicação

O material ideal para uma fresa de chaveta de raio completo depende de fatores como:

• Material da peça de trabalho: A dureza e a abrasividade do material que está a ser maquinado.
• Parâmetros de maquinação: As velocidades e avanços de corte influenciam o desgaste da ferramenta.
• Volume de produção: Impacta a importância da vida útil da ferramenta e a sua relação custo-benefício.
• Acabamento superficial desejado: Materiais de corte mais duros podem produzir um acabamento mais fino na chaveta.

Materiais comummente utilizados

Aços de alta velocidade (HSS):

• Tipos: M2, M7 e T15 são comuns no fabrico de fresas para chavetas.
• Benefícios: Boa tenacidade, resistência ao desgaste e preço acessível. Ideal para maquinação de uso geral em diversos materiais.
• Limitações: Menos adequado para materiais muito duros ou abrasivos, onde a vida útil da ferramenta pode ser limitada.

Aços rápidos com cobalto:

• Exemplos: Inclua graus de resistência como M35 e M42, que contêm adições de cobalto.
• Benefícios: Maior resistência ao calor e dureza em comparação com o aço rápido padrão. Mais adequado para a maquinação de materiais mais resistentes a velocidades mais elevadas.
• Limitações: Custo mais elevado do que o HSS normal.

Carboneto de tungsténio:

Notas: Existem diversos tipos de metal duro com propriedades diferentes. As fresas para chavetas utilizam geralmente tipos mais resistentes e menos quebradiços para uma maior resistência ao impacto.

Benefícios: Dureza, resistência ao desgaste e desempenho excecionais a altas temperaturas. Ideal para cortar materiais muito duros e para aplicações exigentes.

Limitações: Custo mais elevado e maior fragilidade em comparação com o aço rápido (HSS), exigindo um manuseamento cuidadoso.

• Metal em pó (PM):


• Tipos: Os aços PM-HSS e PM-T15 oferecem vantagens em relação aos aços-ferramenta produzidos de forma tradicional.
• Benefícios: Estrutura de grãos mais fina para maior resistência, durabilidade e facilidade de retificação.
• Limitações: Custo relativamente mais elevado em comparação com o aço rápido convencional.

Baucor: O seu especialista em soluções de materiais e corte

A experiência da Baucor estende-se a ajudá-lo a escolher o material ideal para as suas fresas de chaveta de raio completo. Consideramos todos os fatores que impactam as suas operações de maquinação.

Benefícios dos Revestimentos:

Os revestimentos oferecem diversas vantagens para as fresas de chaveta de raio completo:

• Redução do atrito e do calor: Minimizar a acumulação de calor e prolongar a vida útil da ferramenta.
• Melhor resistência ao desgaste: Criar uma camada protetora e resistente na lâmina.
• Evacuação melhorada do chip: Determinados revestimentos reduzem a aderência dos aparas, evitando o entupimento.
• Desempenho otimizado em materiais específicos: Revestimentos personalizados para materiais como alumínio ou ligas de alta resistência.

Opções comuns de revestimento

• TiN (Nitreto de Titânio): Um revestimento versátil, de cor dourada, que oferece uma boa dureza e resistência ao desgaste para uso geral.
• TiCN (Carbonitreto de Titânio): Uma alternativa mais dura e suave ao TiN, que melhora a resistência ao desgaste e o fluxo de aparas.
• TiAlN (Nitreto de Alumínio e Titânio): Excelente para aplicações exigentes devido à sua elevada estabilidade térmica. Ideal para velocidades de corte mais elevadas e materiais mais duros.
• AlTiN (Nitreto de Alumínio e Titânio): Semelhante ao TiAlN, mas com uma dureza e resistência à oxidação ainda mais elevadas, ideal para a maquinação de materiais muito duros.
• CrN (Nitreto de Crómio): Oferece uma boa resistência ao desgaste e lubrificação, sendo particularmente útil em aplicações onde a aderência é uma preocupação.
• Revestimentos multicamadas: A combinação de diferentes revestimentos em camadas permite adequar ainda mais as características de desempenho a necessidades específicas.

A experiência da Baucor em revestimentos

A equipa da Baucor pode aconselhá-lo sobre a melhor solução de revestimento para as suas fresas de chaveta de raio completo, com base em:

• Material da peça de trabalho: Os materiais que está a maquinar desempenham um papel fundamental na seleção do revestimento.
• Configuração de maquinação: As condições de maquinação a seco ou húmido podem afetar o revestimento ideal.
• Melhorias desejadas:Seja para dar prioridade à vida útil da ferramenta, ao acabamento da superfície ou à velocidade de corte.

Aplicações das fresas de chaveta de raio completo na indústria

As fresas de chaveta de raio completo, também conhecidas como fresas de chaveta Woodruff, são essenciais em diversos processos de fabrico e maquinação onde são necessários o bloqueio seguro dos componentes e a transmissão suave do binário.

Principais áreas de utilização

• Maquinação de ranhuras semicirculares e rasgos de chaveta: A principal função destas fresas é criar chavetas arredondadas em veios, furos, engrenagens, cubos e outros componentes rotativos.
• Montagem de componentes: Os encaixes de chaveta de raio completo funcionam em conjunto com as chavetas Woodruff para fixar e posicionar com precisão as peças nos eixos.
• Maquinação de Produção: Estas fresas são amplamente utilizadas na produção de peças de máquinas, ferramentas e diversos componentes industriais.
• Reparação e manutenção: As fresas de raio completo são utilizadas na renovação de máquinas onde as chavetas podem estar danificadas ou necessitar de substituição.

Indústrias onde as fresas de chaveta de raio completo são comuns

• Automotivo: Criação de chavetas em veios, engrenagens e outros componentes rotativos de transmissão e motor.
• Aeroespacial: Maquinação de elementos estruturais, componentes de motores e conjuntos que requerem chavetas de precisão e ligações seguras.
• Fabricação de máquinas:Muito utilizado para a formação de rasgos de chaveta em veios, acoplamentos, engrenagens e diversos componentes de máquinas.

Fabrico em geral: Diversas aplicações em vários setores onde os componentes rotativos precisam de ser fixados com segurança.

Fresas para entalhes de raio completo (fresas para chavetas Woodruff) são indispensáveis em indústrias onde precisão, acoplamento seguro de componentes e usinagem eficiente são essenciais. Aqui está uma visão abrangente:

Fabricação Automotiva:

• Eixos de transmissão e powertrain
• Engrenagens, eixos e diversos componentes do sistema de transmissão
• Componentes de motores que exigem ajuste seguro de polias e rodas dentadas.

Indústria Aeroespacial:

• Componentes estruturais
• Peças de turbinas e motores
• Conjuntos de trem de pouso e outras partes onde conexões seguras e a minimização de concentrações de tensão são críticas.

Máquinas e Equipamentos Pesados:

• Grandes eixos, eixos de transmissão e caixas de engrenagens usadas em equipamentos de terraplenagem, construção e mineração.
• Cilindros hidráulicos, bombas e válvulas dentro de sistemas hidráulicos complexos.

Geração de Energia:

• Eixos de turbinas e acoplamentos em usinas de energia fóssil e renovável.
• Montagem segura de componentes de geradores e peças rotativas.

Petróleo e Gás:

Colunas de perfuração eferramentas de fundo de poço

Válvulas, bombas e componentes críticos em infraestrutura de refino e distribuição.

• Fabricação Geral: Uma vasta gama de aplicações onde componentes rotativos ou deslizantes precisam ser fixados de forma segura em eixos ou dentro de furos. Exemplos incluem:
• Caixas de engrenagens industriais
• Equipamentos de processamento de alimentos
• Máquinas de embalagem
• Componentes de máquinas-ferramenta

Por Que as Fresas para Entalhes de Raio Completo São Preferidas

• Redução de Concentrações de Tensão: O perfil arredondado minimiza pontos de tensão em comparação com chavetas de fundo quadrado, aumentando a durabilidade dos componentes.
• Compatibilidade com Chavetas Padrão: Os entalhes de raio completo funcionam perfeitamente com chavetas Woodruff prontamente disponíveis.
• Eficiência na Usinagem: Frequentemente podem ser usinados em menos passadas do que entalhes de fundo quadrado.

Baucor: Seu Parceiro em Usinagem de Precisão

A expertise da Baucor se estende a fornecer soluções de fresas para entalhes de raio completo, adaptadas às exigentes necessidades de diversas indústrias. Oferecemos:

• Especialização em Materiais: Fresas otimizadas para diversos materiais de peça de trabalho, desde aços até ligas de alta resistência.
• Personalização: Soluções sob medida para requisitos únicos e aplicações especializadas.
• Conhecimento Industrial: Ajudando você a selecionar a fresa certa para otimizar seus processos de fabricação.

Tipos comuns de máquinas

As fresas de chaveta de raio completo podem ser utilizadas em diversos tipos de máquinas, oferecendo flexibilidade para diferentes ambientes de produção:

• Fresadoras:

• Fresadoras horizontais: Ideal para cortar rasgos de chaveta na lateral de uma peça de trabalho.
• Fresadoras Verticais: Pode ser utilizado para o corte de chavetas tanto na horizontal como na vertical.
• Centros de fresagem CNC: Oferece automatização, precisão e a capacidade de lidar com tarefas complexas de maquinação de chavetas.
• Oferece automatização, precisão e a capacidade de lidar com tarefas complexas de maquinação de chavetas. Máquinas especializadas concebidas especificamente para a maquinação de rasgos de chaveta, tanto interiores como exteriores. O brochamento pode ser altamente produtivo para aplicações adequadas.


• Moldadores (Menos Comuns): As máquinas de modelo antigo são por vezes utilizadas para cortar cilindros de chaveta, mas estão a tornar-se menos comuns devido às vantagens de outros métodos.



Fatores na seleção de máquinas

A máquina ideal para a sua fresa de chaveta de raio completo depende de fatores como:

• Dimensões e geometria da peça de trabalho: O tamanho e o formato da sua peça de trabalho determinarão o tamanho e as capacidades adequadas da máquina.
• Volume de produção: A produção em grande volume geralmente favorece a maquinação CNC ou o brochamento devido à sua rapidez e eficiência.
• Requisitos de precisão: Para tolerâncias muito rigorosas, os centros de maquinação CNC são frequentemente excelentes.
• Orçamento e equipamentos existentes: O custo do equipamento e o seu stock atual de máquinas influenciarão as suas escolhas.

Baucor: Fresas para chavetas para a sua configuração de maquinação

A nossa equipa pode ajudar a encontrar as fresas de chaveta de raio completo ideais para as suas máquinas e aplicações específicas. Consideramos:

• Dimensões e conicidade da haste da fresa: Garantir o encaixe e a rigidez adequados no porta-ferramentas da sua máquina.
• Potência da máquina e velocidades do fuso: Adequar as capacidades da fresa às características de desempenho da sua máquina.

Como especialista líder mundial em fresas para rasgos de chaveta, a Baucor entende que alcançar resultados ideais envolve mais do que apenas uma ferramenta de alta qualidade. Oferecemos suporte abrangente em design e engenharia, incluindo:

• Análise Detalhada das Necessidades: Nossos engenheiros trabalham com você para entender seus desafios específicos de usinagem, materiais da peça e resultados desejados.
• Consultoria de Materiais e Revestimentos: Orientamos na seleção do material ideal da fresa (HSS, metal duro, etc.) e do revestimento mais adequado para sua aplicação e objetivos de desempenho.
• Otimização de Tamanho e Geometria: A Baucor ajuda a determinar o diâmetro correto da fresa, dimensões do rasgo de chaveta e o perfil da ferramenta para garantir ajuste adequado, distribuição de tensões e prevenção de quebras.
• Recomendações de Parâmetros de Usinagem: Fornecemos orientações sobre velocidades de corte, avanços e profundidades de corte ajustadas à sua configuração específica e à ferramenta selecionada.
• Colaboração em Fixação e Dispositivos: A Baucor pode trabalhar com você no desenvolvimento de dispositivos personalizados ou sugerir melhorias na fixação para garantir uma usinagem de rasgos de chaveta mais eficiente e precisa.
• Solução de Problemas e Melhoria Contínua: Nossos engenheiros analisam seus processos atuais para identificar gargalos, sugerir melhorias nas ferramentas ou resolver problemas como rebarbas ou desgaste excessivo.
• Projeto Personalizado de Ferramentas: Para necessidades altamente específicas, os engenheiros da Baucor podem projetar e fabricar fresas para rasgos de chaveta de raio completo totalmente personalizadas para resolver desafios únicos.

Baucor: Seu Parceiro em Soluções Otimizadas para Rasgos de Chaveta

Ao fazer parceria com a Baucor, você obtém acesso a:

• Décadas de Experiência em Usinagem: Nosso profundo conhecimento em ferramentas de corte e suas aplicações se traduz em soluções práticas para você.
• Abordagem Orientada à Aplicação: Focamos nos resultados que você precisa, seja maior vida útil da ferramenta, produção mais rápida ou melhor qualidade dos componentes.
• Design Colaborativo: Trabalhamos em estreita colaboração com você para desenvolver soluções ideais de usinagem de rasgos de chaveta de raio completo.

Elementos e considerações-chave de design

• Diâmetro da fresa: Deve corresponder à largura da chaveta e ao diâmetro do veio/furo desejados.
• Raio: Determina o perfil semicircular da chaveta e deve estar alinhado com os tamanhos padrão de chaveta Woodruff.
• Número de dentes: Influencia a carga de aparas e a suavidade do corte. Mais dentes são geralmente melhores para materiais mais duros.
• Geometria dos dentes:
• Ângulos de cisalhamento: São frequentemente utilizados ângulos de ataque neutros ou ligeiramente positivos, otimizados para os materiais da peça de trabalho pretendida.
• Ângulos de alívio: Proporcione folga e evite atritos.
• Chanfros e raios de canto: Podem ajudar a reduzir a concentração de tensões e melhorar a vida útil da ferramenta.
• Design da haste: Garante o encaixe e a rigidez adequados no porta-ferramentas da máquina. Os tipos comuns incluem hastes retas e hastes Weldon.
• Canais de corte: Concebidos para uma evacuação eficiente de aparas. O ângulo da hélice e o número de canais de corte são fatores-chave.

Fatores de projeto influenciados pela aplicação

• Material da peça: Materiais mais duros exigem uma geometria de dentes mais robusta, materiais de corte mais resistentes e, potencialmente, revestimentos diferentes.
• Dimensões da chaveta: A profundidade e a largura da chaveta determinam o tamanho necessário da fresa e os parâmetros de corte.
• Requisitos de tolerância: As tolerâncias rigorosas exigem uma atenção cuidadosa à geometria da fresa, à rigidez da máquina e aos parâmetros de maquinação.
• Volume de produção: Influencia as escolhas de materiais e revestimentos para otimizar a vida útil da ferramenta e a relação custo-benefício dentro da sua configuração de produção específica.

Baucor: O seu Recurso no Design de Corte de Chavetas

Os engenheiros da Baucor utilizam a sua experiência em design para criar fresas de chaveta de raio completo otimizadas para aplicações específicas. Consideramos:

• Consultoria detalhada: Compreender as suas necessidades e desafios específicos de maquinação.
• Análise por Elementos Finitos (FEA): Pode ser utilizado para simular tensões na ferramenta de corte e otimizar o projeto para aplicações exigentes.
• Seleção de Material e Revestimento: Adequar a ferramenta de corte à sua peça de trabalho e ao ambiente de maquinação.
