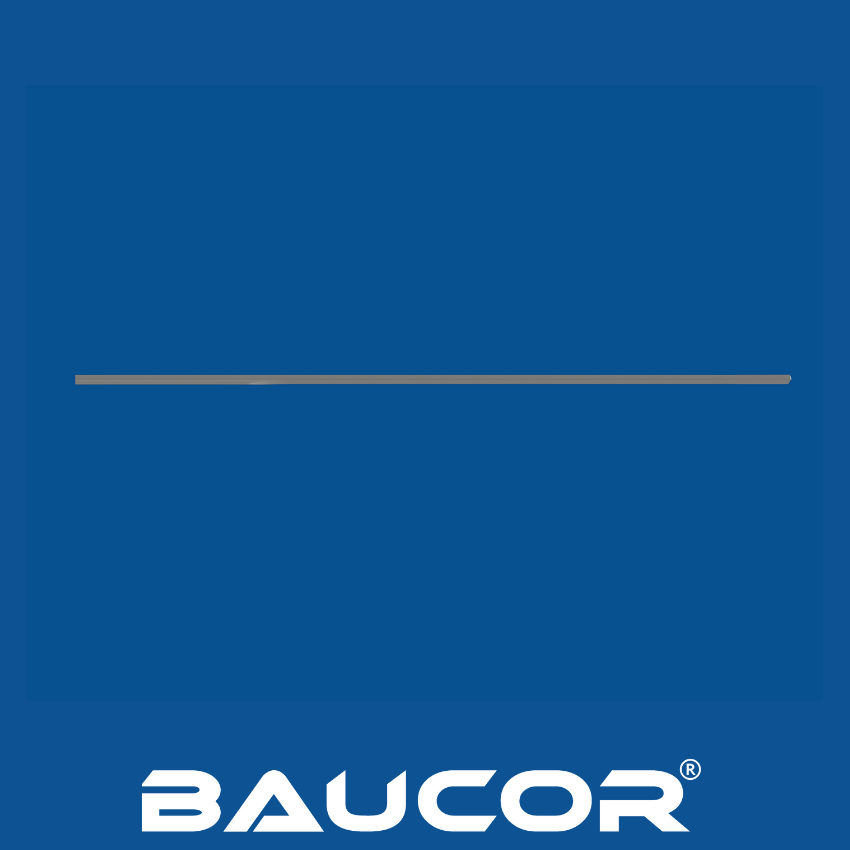

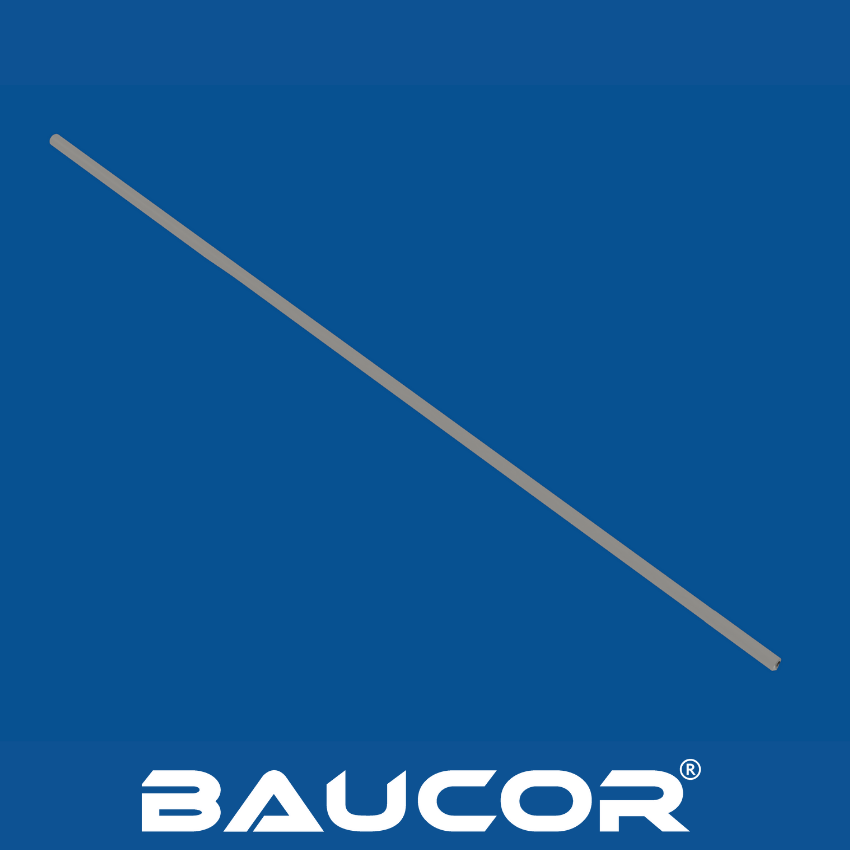

Perfuração profunda precisa com brocas especializadas para furos profundos

Polimento:

• A broca é polida para um acabamento liso, reduzindo o atrito e melhorando a evacuação de aparas.

Revestimento (Opcional):

• Algumas brocas para furos profundos podem ser revestidas com materiais como nitreto de titânio (TiN) ou carbonitreto de titânio (TiCN) para aumentar ainda mais a sua resistência ao desgaste e desempenho.

Montagem (para brocas BTA e ejetoras):

• As brocas BTA e de ejeção envolvem a montagem de múltiplos componentes, incluindo a cabeça de perfuração, a haste e o sistema de refrigeração. Estes componentes são cuidadosamente montados para garantir o alinhamento e a funcionalidade adequados.

1. Inspeção e Controlo de Qualidade:

• As medidas rigorosas de controlo de qualidade são implementadas em todo o processo de fabrico para garantir que a broca de furo profundo cumpre os exigentes padrões de precisão dimensional, concentricidade, acabamento superficial e desempenho.

Seguindo estes passos meticulosos, os fabricantes podem produzir brocas de furo profundo de alta qualidade que oferecem um desempenho, precisão e vida útil excecionais em aplicações de perfuração exigentes. A engenharia precisa e a atenção aos detalhes envolvidas no seu fabrico garantem que estas ferramentas podem enfrentar os desafios da perfuração de furos profundos de forma eficiente e fiável.

Brocas para furos profundos, dependendo do tipo (broca gun, broca BTA ou broca ejetora), são normalmente fabricadas a partir de uma combinação de materiais escolhidos por suas propriedades específicas para garantir desempenho ideal em aplicações de perfuração exigentes. Aqui está uma divisão dos materiais utilizados:

Ponta de Corte:

1. Carboneto Sólido (WC): Este é o material mais comum e preferido para as pontas de brocas de furos profundos devido à sua dureza extrema, resistência ao desgaste e capacidade de manter um corte afiado mesmo em altas temperaturas geradas durante a perfuração profunda. É adequado para uma ampla gama de materiais, incluindo aços endurecidos, aço inoxidável e ligas exóticas.
2. Ponta de Carboneto Soldada (TCT): Algumas brocas para furos profundos, especialmente aquelas usadas em aplicações menos exigentes ou em diâmetros maiores, podem apresentar uma ponta de carboneto soldada a um corpo de aço. Isso combina a dureza do carboneto com a resistência e custo-benefício do aço.

Corpo da Broca (Haste):

1. Aço Liga: Aço liga de alta qualidade é normalmente usado para o corpo da broca (haste) devido à sua resistência, durabilidade e resistência à flexão ou deformação sob as tensões da perfuração profunda.
2. Aço Inoxidável: Em alguns casos, o aço inoxidável pode ser usado para o corpo da broca para fornecer resistência à corrosão aprimorada, especialmente em ambientes onde a broca pode estar exposta a produtos químicos ou fluidos agressivos.

Tubo Interno de Refrigeração (Brocas Gun e Ejetoras):

1. Aço Inoxidável: O aço inoxidável é frequentemente usado para o tubo interno de refrigeração devido à sua resistência à corrosão e capacidade de suportar o fluxo de fluido refrigerante em alta pressão.

Componentes Adicionais (Brocas BTA):

1. Cabeça da Broca: A cabeça da broca em brocas BTA pode ser feita de carboneto sólido ou apresentar insertos de carboneto nas arestas de corte.
2. Pastilhas de Suporte: Geralmente feitas de carboneto ou cerâmica para fornecer resistência ao desgaste e suporte durante a perfuração.

Revestimentos Opcionais:

1. Nitreto de Titânio (TiN): Este revestimento dourado pode ser aplicado na ponta de corte para aumentar ainda mais a dureza, reduzir o atrito e melhorar a resistência ao desgaste.
2. Carbonitreto de Titânio (TiCN): Este revestimento preto oferece ainda maior dureza e resistência ao desgaste do que o TiN, tornando-o adequado para perfurar materiais mais duros ou aplicações com altas velocidades de corte.
3. Alumínio Titânio Nitreto (AlTiN): Este revestimento é conhecido por sua resistência a altas temperaturas e é frequentemente usado em aplicações de perfuração em alta velocidade.
4. Outros Revestimentos: Outros revestimentos, como carbono tipo diamante (DLC) ou nitreto de cromo (CrN), também podem ser usados em aplicações específicas para melhorar ainda mais o desempenho e a durabilidade das brocas para furos profundos.

Ao selecionar cuidadosamente os materiais e revestimentos corretos para cada componente, os fabricantes podem criar brocas para furos profundos otimizadas para aplicações específicas, garantindo precisão, exatidão e maior vida útil da ferramenta em ambientes desafiadores de perfuração profunda.

Os revestimentos para brocas de furos profundos aumentam significativamente o desempenho, a vida útil da ferramenta e a eficiência geral da perfuração. Aqui estão os revestimentos comuns e especializados usados para melhorar as brocas de furos profundos:

Revestimentos Comuns:

1. Nitreto de Titânio (TiN): Este revestimento dourado é amplamente utilizado por sua dureza, atrito reduzido e melhor resistência ao calor. Brocas de furos profundos revestidas com TiN oferecem maior vida útil e melhor desempenho em vários materiais.
2. Carbonitreto de Titânio (TiCN): Este revestimento duro e preto fornece resistência ao desgaste superior e menor atrito em comparação com o TiN. Brocas revestidas com TiCN são ideais para usinagem de materiais abrasivos e aplicações de perfuração em alta velocidade.
3. Nitreto de Titânio e Alumínio (TiAlN): Este revestimento violeta apresenta excelente resistência ao calor e dureza, tornando-o ideal para perfuração em alta velocidade e alta temperatura. Brocas revestidas com TiAlN são eficazes na usinagem de aços endurecidos e outros materiais desafiadores.
4. Nitreto de Alumínio e Titânio (AlTiN): Este revestimento duro, cinza claro, possui alta resistência à oxidação e ao desgaste. Brocas revestidas com AlTiN são adequadas para usinagem de alta velocidade de materiais difíceis de cortar, como aço inoxidável e ligas à base de níquel.

Revestimentos Especializados:

1. Carbono Tipo Diamante (DLC): Este revestimento fino e duro oferece resistência ao desgaste excepcional, baixo atrito e inércia química. Brocas DLC são adequadas para usinagem de metais não ferrosos, plásticos e compósitos.
2. Nitreto de Cromo (CrN): Este revestimento oferece boa resistência ao desgaste e à corrosão, sendo ideal para perfuração em ambientes corrosivos ou em materiais que tendem a grudar na broca.
3. HiPIMS (High Power Impulse Magnetron Sputtering): Esta tecnologia avançada de revestimento produz camadas extremamente densas e lisas, com melhor adesão e resistência ao desgaste. Brocas HiPIMS oferecem desempenho superior e maior vida útil em aplicações exigentes.

Escolhendo o Revestimento Ideal:

O revestimento ideal para uma broca de furos profundos depende de vários fatores, incluindo:

• Material a Ser Perfurado: A dureza e abrasividade do material influenciam o tipo de revestimento necessário. Materiais mais duros geralmente exigem revestimentos mais resistentes ao desgaste.
• Condições de Perfuração: Perfuração em alta velocidade ou alta temperatura pode exigir revestimentos com resistência superior ao calor.
• Vida Útil Desejada da Ferramenta: Os revestimentos podem prolongar significativamente a vida útil das brocas, ajudando a reduzir os custos de substituição das ferramentas.

Consultar o fabricante da broca de furos profundos ou um fornecedor especializado pode ajudá-lo a selecionar o revestimento ideal para suas necessidades específicas. Considerando o material, as condições de perfuração e a vida útil desejada da ferramenta, você garante que suas brocas de furos profundos ofereçam o melhor desempenho e durabilidade possíveis.

Brocas para furos profundos são ferramentas especializadas usadas para criar furos precisos e exatos com uma alta relação profundidade/diâmetro. Essa capacidade única as torna essenciais em diversas indústrias e aplicações onde métodos tradicionais de perfuração não são suficientes.

Aplicações Industriais:

• Aeroespacial: A perfuração de furos profundos é crucial para criar passagens complexas e furos de resfriamento em componentes críticos da indústria aeroespacial, como eixos de turbinas, partes do trem de pouso e coletores hidráulicos. Esses furos garantem o funcionamento adequado e a integridade estrutural.
• Automotiva: Na indústria automotiva, brocas para furos profundos são usadas para criar galerias de óleo e passagens de resfriamento em blocos de motor, cabeçotes, virabrequins e componentes de transmissão. Essas passagens são essenciais para manter o desempenho e a durabilidade ideais do motor.
• Dispositivos Médicos: A indústria de dispositivos médicos depende da perfuração de furos profundos para produzir furos precisos em instrumentos cirúrgicos, implantes e outros componentes médicos. A precisão e o acabamento superficial desses furos são vitais para garantir a funcionalidade e a segurança dos dispositivos médicos.
• Fabricação de Moldes: A perfuração de furos profundos é amplamente utilizada na fabricação de moldes para criar canais de resfriamento em moldes usados na injeção de plásticos. Esses canais ajudam a regular a temperatura do molde durante o processo de injeção, resultando em peças plásticas de alta qualidade e dimensionalmente precisas.
• Energia: Na indústria de petróleo e gás, brocas para furos profundos são usadas para criar furos precisos em equipamentos de perfuração, tubos e outros componentes. Esses furos são cruciais para a passagem de fluidos e outras funções essenciais no processo de extração.
• Defesa: A indústria de defesa emprega perfuração de furos profundos para fabricar armas de fogo, canos de artilharia e outros componentes militares que exigem furos profundos e precisos. A precisão e o acabamento superficial desses furos são vitais para o desempenho e a confiabilidade das armas.

Outras Aplicações:

• Manufatura Geral: Brocas para furos profundos são usadas em diversas indústrias de manufatura para criar furos em componentes de máquinas, ferramentas e outros equipamentos. Exemplos incluem cilindros hidráulicos, eixos e fusos.
• Pesquisa Científica: A perfuração de furos profundos também é utilizada em pesquisas científicas, para aplicações como extração de amostras da crosta terrestre ou criação de furos profundos para estudos geológicos.

De modo geral, brocas para furos profundos desempenham um papel vital em várias indústrias onde furos precisos e profundos são essenciais para a funcionalidade, desempenho e segurança do produto. Seu design especializado e capacidades as tornam ferramentas indispensáveis na manufatura e engenharia modernas.

Brocas para furos profundos são ferramentas indispensáveis em diversas indústrias, onde a criação de furos precisos e profundos é essencial. Aqui estão as principais indústrias que utilizam brocas de furos profundos:

1. Aeroespacial: A indústria aeroespacial depende fortemente da perfuração de furos profundos para fabricar componentes críticos, como eixos de turbina, peças de trem de pouso e coletores hidráulicos. Esses furos são essenciais para o fluxo de óleo, resfriamento e integridade estrutural.
2. Automotiva: No setor automotivo, a perfuração de furos profundos é usada para criar galerias de óleo, canais de refrigeração e outros canais críticos em blocos de motor, cabeçotes, virabrequins e componentes de transmissão. Isso garante desempenho ideal do motor e maior durabilidade.
3. Dispositivos Médicos: Brocas para furos profundos são cruciais na fabricação de instrumentos cirúrgicos, implantes e outros componentes que exigem furos precisos e sem rebarbas.
4. Fabricação de Moldes: A indústria de moldes utiliza extensivamente brocas de furos profundos para criar canais de resfriamento em moldes usados na injeção de plástico. Esses canais garantem temperaturas consistentes no molde, resultando em peças plásticas de alta qualidade e dimensionalmente precisas.
5. Petróleo e Gás: A perfuração de furos profundos é essencial para criar furos em equipamentos de perfuração, tubos e outros componentes. Esses furos são usados para passagem de fluidos, controle de pressão e outras funções críticas durante operações de perfuração.
6. Defesa: A perfuração de furos profundos desempenha um papel importante na indústria de defesa para a fabricação de armas de fogo, canos de artilharia e outros componentes militares que exigem furos profundos e precisos com tolerâncias rigorosas.
7. Energia: O setor de energia utiliza brocas de furos profundos para diversas aplicações, como perfuração de furos em componentes de turbinas para geração de energia e furos geotérmicos.
8. Hidráulica e Pneumática: Brocas de furos profundos são usadas para criar furos precisos e lisos em cilindros hidráulicos e pneumáticos, válvulas e outros componentes, onde é essencial um desempenho sem vazamentos.
9. Manufatura Geral: Brocas de furos profundos também são utilizadas em várias indústrias de manufatura para criar furos em componentes de máquinas, ferramentas e outros equipamentos. Exemplos incluem eixos, fusos e cilindros hidráulicos.

A versatilidade e a precisão das brocas para furos profundos as tornam inestimáveis nessas indústrias, onde a qualidade e a exatidão dos furos profundos são críticas para o desempenho, segurança e durabilidade dos produtos.

Brocas para furos profundos são ferramentas especializadas que requerem máquinas específicas para desempenho e eficiência ideais. Aqui estão os principais tipos de máquinas utilizadas para perfuração de furos profundos:

1. Máquinas de Perfuração Gun: Essas máquinas são projetadas especificamente para brocas gun, que possuem uma única fluta com canais internos para refrigeração. Máquinas de perfuração gun possuem sistemas de fluido de alta pressão, rotação precisa do spindle e estruturas rígidas para garantir perfuração profunda precisa e eficiente. Elas são frequentemente usadas para furos de diâmetro menor.
2. Máquinas de Perfuração BTA: Máquinas de perfuração BTA (Boring and Trepanning Association) são usadas para furos profundos de diâmetro maior. Essas máquinas utilizam brocas BTA, que possuem múltiplas arestas de corte e fornecimento interno de fluido de refrigeração através da cabeça da broca. Máquinas de perfuração BTA são conhecidas por suas altas taxas de remoção de material e capacidade de produzir furos profundos e retos.
3. Máquinas de Perfuração Ejector: Essas máquinas usam brocas ejectoras, que possuem um design único de tubo duplo para remoção eficiente de cavacos e fornecimento de fluido de refrigeração. Máquinas de perfuração ejector são adequadas para uma ampla faixa de diâmetros e profundidades de furos.
4. Centros de Perfuração de Furos Profundos: Essas máquinas são versáteis e podem acomodar diferentes técnicas de perfuração de furos profundos, incluindo perfuração gun, BTA e ejector. Frequentemente apresentam tecnologia CNC (Controle Numérico Computadorizado) para automação e precisão.
5. Tornos CNC e Centros de Usinagem: Embora não sejam exclusivos para furos profundos, tornos CNC e centros de usinagem podem ser equipados com ferramentas especializadas e sistemas de fluido de alta pressão para realizar perfuração de furos profundos. Isso é frequentemente usado para peças complexas que exigem tanto torneamento quanto perfuração profunda.
6. Máquinas Construídas Sob Medida: Em alguns casos, máquinas construídas sob medida são projetadas para aplicações específicas de perfuração de furos profundos. Essas máquinas são adaptadas para atender requisitos únicos de tamanho, profundidade, material e volume de produção.

A escolha da máquina depende de vários fatores, incluindo o diâmetro desejado do furo, profundidade, material, precisão requerida e volume de produção. Recomenda-se consultar fabricantes de máquinas-ferramenta ou especialistas para determinar a máquina mais adequada às suas necessidades de perfuração profunda.

Aqui estão alguns pontos adicionais a considerar:

• Sistemas de Fluido de Alta Pressão: Máquinas para furos profundos requerem sistemas de fluido de alta pressão para remover cavacos de forma eficaz e resfriar a zona de corte.
• Construção Rígida da Máquina: As máquinas devem ser rígidas para minimizar vibrações e garantir a retidão dos furos perfurados.
• Ferramentas Especializadas: A perfuração profunda frequentemente requer ferramentas especializadas, como brocas gun, brocas BTA e brocas ejectoras, juntamente com suportes e adaptadores apropriados.

Ao entender os diferentes tipos de máquinas e suas capacidades, você pode tomar uma decisão informada e escolher a máquina certa para sua aplicação de perfuração de furos profundos.

Como um fabricante líder de brocas para furos profundos, a Baucor provavelmente oferece um conjunto abrangente de serviços de suporte em design e engenharia para garantir que os clientes alcancem desempenho e eficiência ideais em suas aplicações de furação profunda. Esses serviços podem incluir:

1. Projeto Personalizado de Brocas para Furos Profundos: A equipe de engenheiros experientes da Baucor trabalha em estreita colaboração com os clientes para projetar brocas personalizadas adaptadas às suas necessidades específicas. Isso inclui a otimização das geometrias da broca, a seleção de materiais e revestimentos adequados e a garantia de que a broca atenda exatamente às especificações exigidas pela aplicação.
2. Especialização em Seleção de Materiais e Revestimentos: A Baucor fornece orientação na escolha do material e revestimento mais adequados para a broca de furo profundo, considerando fatores como o material da peça, parâmetros de furação e vida útil desejada da ferramenta. Podem ser recomendados materiais como metal duro maciço, aço com ponta de metal duro ou outros materiais especializados, juntamente com revestimentos como TiN, TiCN ou AlTiN para melhorar o desempenho e a durabilidade.
3. Otimização do Processo de Furação Profunda: Os engenheiros da Baucor analisam os processos de furação existentes do cliente e sugerem melhorias para aumentar a eficiência, reduzir o desgaste da ferramenta e melhorar a produtividade geral. Isso pode envolver a otimização de parâmetros de corte como velocidade do fuso, taxa de avanço e pressão do fluido de corte, além de recomendar ferramentas ou estratégias alternativas.
4. Solução de Problemas e Suporte Técnico: A Baucor oferece suporte técnico abrangente para resolver quaisquer problemas que os clientes possam encontrar com suas brocas para furos profundos. Isso pode incluir solução de problemas no local, assistência remota por telefone ou videoconferência e acesso a uma base de conhecimento com recursos técnicos e guias de solução de problemas.
5. Treinamento e Educação: A Baucor pode oferecer programas de treinamento ou workshops para educar os clientes sobre o uso e a manutenção adequados das brocas para furos profundos. Isso capacita os operadores a maximizar a vida útil da ferramenta, melhorar a eficiência da furação e obter melhores resultados.
6. Soluções Específicas para Aplicações: A Baucor pode ter experiência em setores ou aplicações específicas que exigem furação profunda, como aeroespacial, automotivo ou dispositivos médicos. Esse conhecimento pode ser utilizado para oferecer soluções personalizadas que atendam aos desafios únicos dessas indústrias.
7. Pesquisa e Desenvolvimento: A Baucor provavelmente investe em pesquisa e desenvolvimento para melhorar continuamente a tecnologia de suas brocas para furos profundos e desenvolver soluções inovadoras para desafios complexos de furação. Também pode colaborar com clientes em projetos de pesquisa ou oferecer oportunidades de teste para novos produtos.

Ao oferecer um conjunto abrangente de serviços de suporte em design e engenharia, a Baucor ajuda os clientes a maximizar o valor e o desempenho de suas brocas para furos profundos, resultando em maior produtividade, redução de custos e melhoria da qualidade do produto.

Brocas para furos profundos são ferramentas especializadas projetadas para criar furos com alta relação profundidade-diâmetro, e seu design é crucial para alcançar desempenho, precisão e eficiência ideais. Aqui estão os principais guias de projeto para diferentes tipos de brocas para furos profundos:

Brocas Gun:

1. Design de Fluta Única: As brocas gun possuem uma única fluta reta para evacuação eficiente de cavacos e fornecimento de fluido de refrigeração. Esse design minimiza o atrito e a geração de calor durante a perfuração.
2. Orifício Interno de Refrigeração: Um orifício central percorre todo o comprimento da broca, permitindo que o fluido de alta pressão seja entregue diretamente à zona de corte. Isso garante refrigeração eficiente e remoção de cavacos, essencial para furos profundos.
3. Geometria da Ponta de Corte: A geometria da ponta de corte é crítica para obter furos precisos e minimizar o desgaste da ferramenta. Inclui os seguintes elementos:

• Ângulo da Ponta: Tipicamente em torno de 130 graus, esse ângulo influencia a formação de cavacos e as forças de corte.
• Largura da Margem: A largura da superfície plana atrás da aresta de corte afeta o fluxo de cavacos e a estabilidade do corte.
• Altura da Lábia: A diferença de altura entre as duas arestas de corte impacta a espessura do cavaco e as forças de corte.

4. Almofadas Guia: Localizadas atrás da aresta de corte, as almofadas guia ajudam a estabilizar a broca e manter a reta do furo durante a perfuração profunda. O número, tamanho e formato das almofadas variam dependendo do diâmetro da broca e da aplicação.

Brocas BTA:

1. Múltiplas Arestas de Corte: As brocas BTA possuem várias arestas de corte dispostas ao redor da cabeça da broca. Isso permite taxas maiores de remoção de material e evacuação eficiente de cavacos pelo orifício central.
2. Fornecimento Interno de Refrigeração: O fluido de refrigeração é entregue através da cabeça da broca para a zona de corte, garantindo refrigeração eficaz e remoção de cavacos.
3. Broca Piloto: Uma broca piloto é frequentemente usada para guiar a broca BTA e estabelecer a geometria inicial do furo.

Brocas Ejectoras:

1. Design de Tubo Duplo: As brocas ejectoras possuem design de tubo duplo, com o fluido de refrigeração entregue pelo tubo externo e os cavacos evacuados pelo tubo interno. Isso cria um efeito Venturi, melhorando a remoção de cavacos.
2. Design da Cabeça de Corte: A cabeça de corte normalmente possui duas arestas de corte para remoção eficiente do material.

Considerações Gerais de Projeto para Todas as Brocas para Furos Profundos:

• Seleção de Material: Designs de metal duro sólido ou com ponta de metal duro são comuns devido à sua dureza e resistência ao desgaste.
• Revestimento: Revestimentos como TiN, TiCN ou AlTiN podem aumentar a vida útil e o desempenho da ferramenta.
• Comprimento Total e Diâmetro: A relação comprimento-diâmetro é um fator crítico para determinar a estabilidade e o desempenho da broca.
• Design do Haste: Tipicamente uma haste reta com plano Weldon para fixação segura no mandril da máquina de perfuração.

Seguindo esses guias de projeto, os fabricantes podem produzir brocas para furos profundos de alta qualidade, que entregam furos precisos, retos e profundos com excelentes acabamentos, garantindo desempenho e durabilidade ideais em aplicações exigentes.
