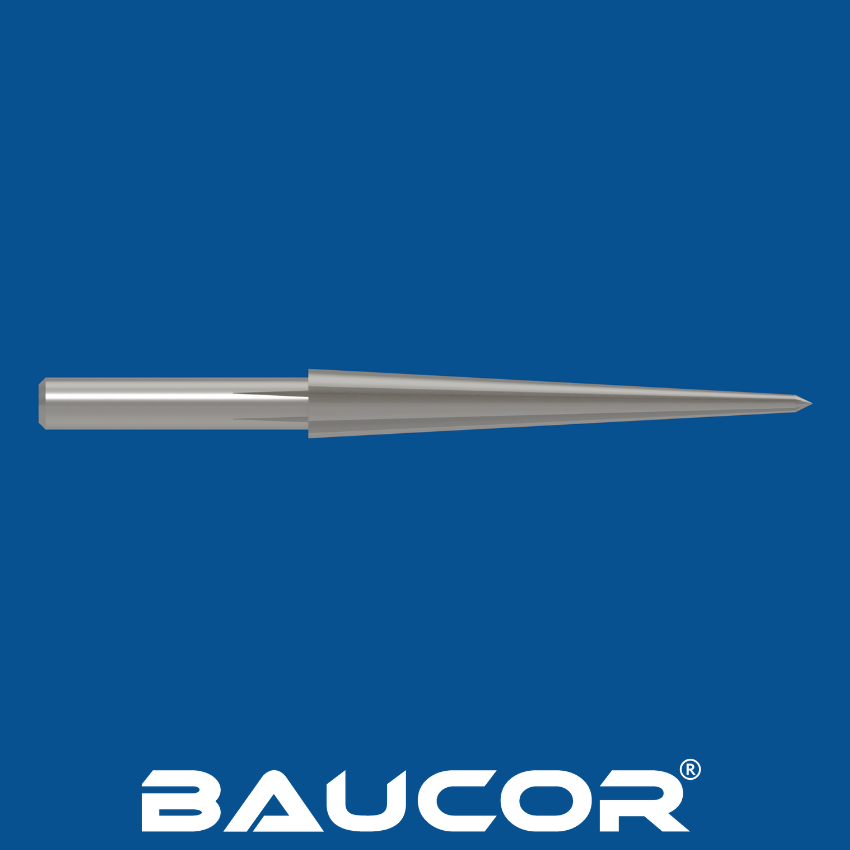

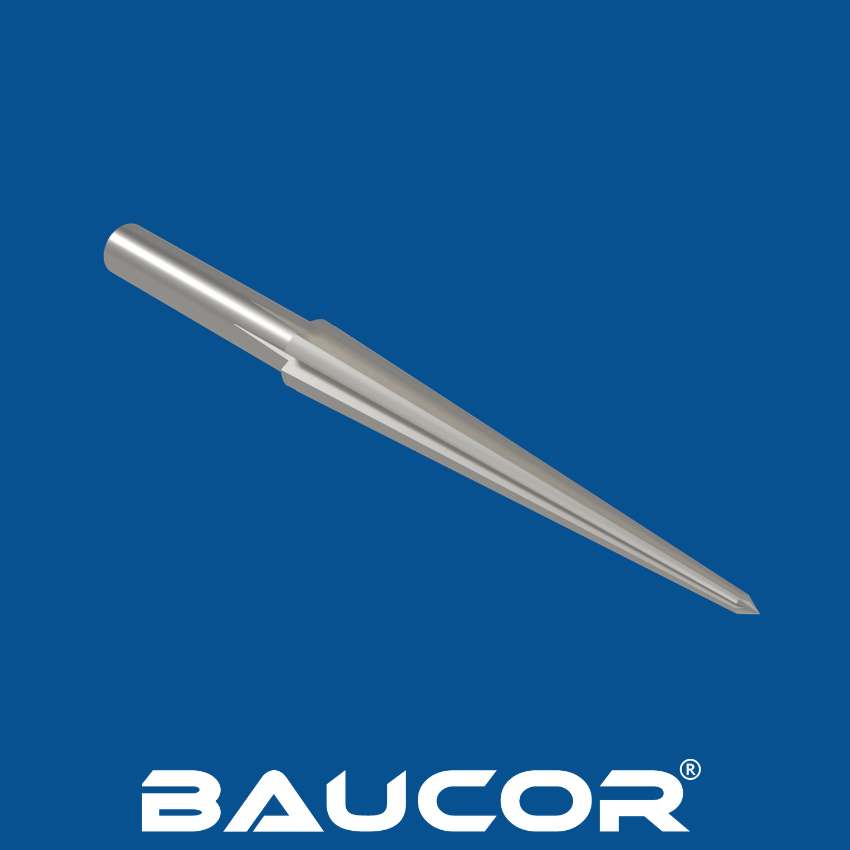

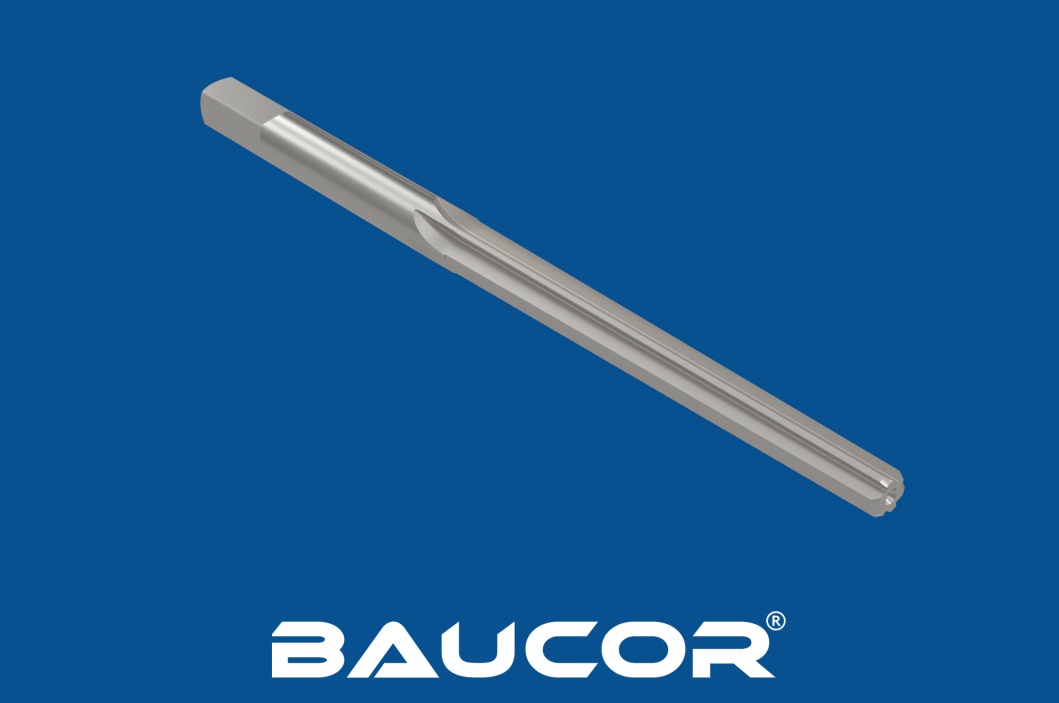

Crie furos cônicos com precisão usando alargadores cônicos

Torneamento e afunilamento:

• A peça bruta é montada num torno e torneada para criar o diâmetro exterior e o perfil cónico desejados.
• Isto requer um controlo preciso do movimento da ferramenta de corte para conseguir o aumento gradual do diâmetro.

Franlhas:

• As ferramentas de fresagem especializadas cortam ranhuras ao longo do comprimento do alargador.
• Estas ranhuras proporcionam espaço para a evacuação de aparas e o fluxo de refrigerante durante o processo de alargamento.
• O número e a geometria das ranhuras são cuidadosamente concebidos para otimizar a remoção de aparas e o desempenho de corte.

Tratamento térmico:

• O alargador é submetido a processos de tratamento térmico, como a têmpera e o revenido, para endurecer as arestas de corte e melhorar a resistência ao desgaste.

Retificação:

• A retificação de precisão garante as dimensões e tolerâncias finais do alargador.
• Esta etapa assegura a precisão do ângulo de conicidade e a nitidez das arestas de corte.

Revestimento (Opcional):

• Revestimentos como o nitreto de titânio (TiN), o carbonitreto de titânio (TiCN) ou o nitreto de alumínio e titânio (TiAlN) podem ser aplicados para aumentar a resistência ao desgaste, reduzir o atrito e prolongar a vida útil da ferramenta.

Inspeção e Controlo de Qualidade:

• Processos rigorosos de inspeção e controlo de qualidade garantem que o alargador cumpre as tolerâncias e normas de desempenho especificadas.
• Isto inclui verificações dimensionais, inspeção visual e testes funcionais.

A Baucor, como fabricante líder, emprega técnicas de fabrico avançadas e medidas rigorosas de controlo de qualidade para produzir alargadores cónicos de alta qualidade que satisfazem os exigentes requisitos de vários setores.

Baucor manufactures tapered reamers in a wide range of sizes to accommodate various applications and industry standards, including specialized options such as the 2/0 taper reamer. While specific sizes may vary depending on the customer's needs and the type of taper (e.g., Morse taper, Brown & Sharpe taper), here's a general overview of the sizes you can typically expect:

Fractional Sizes:
1/4" to 1" diameter range, with increments of 1/16" or 1/32".

Metric Sizes:
6mm to 25mm diameter range, with increments of 0.5mm or 1mm.

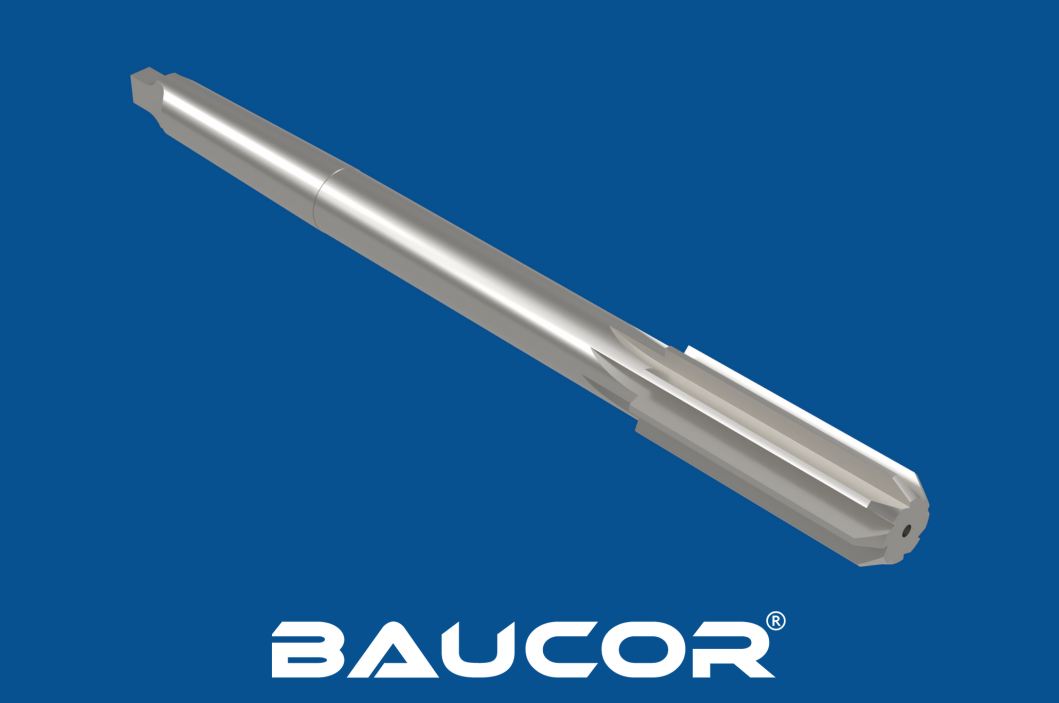

Morse Taper Sizes:
#0 to #7, covering a wide range of taper angles and sizes, including specialized solutions like the 2/0 taper reamer for precise taper hole finishing.

Os alargadores cónicos são fabricados a partir de diversos materiais, cada um com propriedades específicas adequadas a diferentes aplicações e requisitos de desempenho:

Aço rápido (HSS):

• O material mais comum e versátil para alargadores.
• Oferece um bom equilíbrio entre dureza, resistência e resistência ao desgaste.
• Adequado para o alargamento de uma vasta gama de materiais, incluindo a maioria dos aços, ligas de alumínio e ferro fundido.
• Disponível em diferentes classes, como M1, M2, M35, M42 e T15, cada uma com níveis variáveis ​​de elementos de liga para um melhor desempenho.

Aço rápido com cobalto (HSS-Co):

• Contém 5 a 8% de cobalto, o que aumenta a sua dureza a quente e resistência ao desgaste.
• Ideal para alargar materiais mais duros, como o aço inoxidável, o aço para ferramentas e as ligas de alta temperatura.
• Oferece uma maior vida útil da ferramenta em comparação com o aço rápido padrão em aplicações exigentes.

Aço rápido em pó (PM HSS):

• Fabricado através de metalurgia do pó, resultando numa estrutura de grãos mais fina e maior resistência ao desgaste.
• Apresenta um desempenho superior ao aço rápido standard, especialmente a temperaturas elevadas e velocidades de corte mais elevadas.
• Disponível em diversas classes de pureza, como PM-M4, PM-T15 e PM-M42, com diferentes composições para aplicações específicas.

Carboneto (carboneto sólido ou com ponta de carboneto):

• Extremamente duro e resistente ao desgaste, ideal para produção em grande escala e materiais abrasivos.
• Oferece uma vida útil da ferramenta e um desempenho de corte superiores em comparação com o aço rápido (HSS).
• As fresas de metal duro maciço são feitas inteiramente de metal duro, enquanto as fresas com ponta de metal duro possuem insertos de metal duro soldados a um corpo de aço.
• Estão disponíveis vários tipos de carboneto, como C2, C6 e C10, cada um com propriedades diferentes para se adequar a materiais e aplicações específicas.

Cermet:

• Um material compósito que combina a dureza da cerâmica com a resistência dos metais.
• Oferece uma excelente resistência ao desgaste, estabilidade a altas temperaturas e boa resistência ao choque térmico.
• Adequado para o alargamento de aços temperados, ferro fundido e outros materiais de difícil maquinação.

Materiais adicionais (menos comuns):

• Diamante policristalino (PCD): Extremamente duro e resistente ao desgaste, mas caro e normalmente utilizado para aplicações especializadas, como o alargamento de materiais abrasivos não ferrosos.
• Nitreto de boro cúbico (CBN): Semelhante ao PCD em dureza, mas mais adequado para materiais ferrosos. Também é caro e utilizado para aplicações especializadas.

A seleção do material apropriado para um alargador cónico depende de diversos fatores, entre os quais:

Material da peça de trabalho: A dureza e a abrasividade do material a alargar influenciarão a escolha do material do alargador.

Condições de alargamento: A velocidade de corte, a velocidade de avanço e a presença de fluido de corte/lubrificante afetarão o desempenho e o desgaste da ferramenta.

Acabamento superficial desejado: Alguns materiais, como o carboneto, podem alcançar acabamentos mais suaves em comparação com o aço rápido (HSS).

Considerações de custo: Os alargadores de carboneto e cermet são geralmente mais caros do que as opções de HSS.

Diversos revestimentos podem ser aplicados a alargadores cónicos para melhorar o seu desempenho, prolongar a vida útil da ferramenta e aprimorar o acabamento superficial. Aqui estão as opções de revestimento mais comuns utilizadas em alargadores cónicos:

Nitreto de Titânio (TiN):

• Revestimento de cor dourada
• Aumenta a dureza e a resistência ao desgaste
• Reduz o atrito e a geração de calor
• Melhora a lubrificação
• Prolonga a vida útil da ferramenta

Carbonitreto de Titânio (TiCN):

• Mais duro e resistente ao desgaste do que o TiN
• Excelente para usinagem de alta velocidade
• Adequado para cortar materiais mais duros

Nitreto de Titânio e Alumínio (TiAlN):

• Combina a dureza do TiN com a estabilidade térmica do nitreto de alumínio
• Altamente resistente ao desgaste e à oxidação
• Ideal para aplicações de alta temperatura e para usinagem de materiais difíceis de cortar

Nitreto de Alumínio e Titânio (AlTiN):

• Extremamente duro e termicamente estável
• Desempenha-se bem em usinagem de alta velocidade, usinagem a seco e corte de materiais duros

Carbono Tipo Diamante (DLC):

• Revestimento muito duro e liso
• Reduz significativamente o atrito e o desgaste
• Adequado para aplicações que exigem baixo atrito e alta resistência ao desgaste

Nitreto de Cromo (CrN):

• Oferece boa resistência ao desgaste e propriedades de baixo atrito
• Frequentemente usado em aplicações onde a adesão e a resistência à corrosão são importantes

1. Revestimentos Multicamadas:

• Combinam múltiplas camadas de diferentes revestimentos (por exemplo, TiAlN/TiN)
• Podem oferecer uma combinação de propriedades como dureza, lubrificação e estabilidade térmica
• Personalizados para aplicações e materiais específicos

A escolha do revestimento depende de vários fatores:

Material da Peça: Materiais mais duros podem requerer revestimentos mais resistentes ao desgaste, como TiCN ou AlTiN.

Condições de Corte: Aplicações de alta velocidade e alta temperatura podem beneficiar de revestimentos como TiAlN ou DLC.

Acabamento Superficial Desejado: Alguns revestimentos podem melhorar o acabamento e reduzir a necessidade de operações de acabamento adicionais.

Orçamento: O TiN é a opção mais económica, enquanto revestimentos mais avançados, como AlTiN e DLC, têm um custo mais elevado.

Os alargadores cônicos são utilizados em diversas indústrias e aplicações onde furos cônicos precisos são necessários para finalidades específicas. Alguns usos comuns incluem:

Ferramentaria de Máquinas:

• Criação de alojamentos com cone Morse em furadeiras, tornos e fresadoras para fixação segura de ferramentas.
• Usinagem de furos cônicos em porta-ferramentas, pinças (collets) e outros acessórios de máquinas.

Fabricação de Moldes e Matrizes:

• Usinagem de furos cônicos precisos em moldes e matrizes para alinhamento e encaixe adequado de componentes.
• Garantia do ajuste e funcionamento correto de pinos extratores e outras partes móveis em moldes.

Indústria Automotiva:

• Criação de furos cônicos em componentes como mangas de eixo, peças de suspensão e partes do motor, garantindo encaixe e funcionamento adequados.
• Alargamento de furos para rolamentos de rolos cônicos em diversos conjuntos automotivos.

Indústria Aeroespacial:

Usinagem de furos cônicos em peças aeronáuticas, como componentes de trem de pouso, estruturas de asas e seções da fuselagem, garantindo integridade estrutural e segurança.

Alargamento de furos cônicos em componentes de motores a jato para montagem precisa de pás de turbina, rolamentos e outras peças.

• Outras Aplicações:
• Criação de furos cônicos para pinos e outros elementos de fixação em marcenaria e carpintaria.
• Usinagem de furos cônicos em implantes médicos e instrumentos cirúrgicos para encaixe e alinhamento precisos.
• Alargamento de furos cônicos em diversos equipamentos e máquinas industriais para montagem e manutenção adequadas.

De modo geral, os alargadores cônicos são ferramentas essenciais para obter furos cônicos precisos em uma ampla variedade de aplicações industriais. Sua versatilidade e precisão os tornam indispensáveis para garantir o encaixe, o funcionamento e a durabilidade de diferentes componentes e conjuntos.

Os alargadores cônicos são ferramentas versáteis utilizadas em uma ampla gama de indústrias onde furos cônicos precisos são essenciais. Algumas das principais indústrias que utilizam alargadores cônicos incluem:

1. Manufatura:

• Manufatura Geral: Os alargadores cônicos são utilizados em diversos processos de fabricação para criar furos precisos em gabaritos, dispositivos e moldes, garantindo alinhamento e montagem exatos dos componentes.
• Fabricação de Moldes e Matrizes: São essenciais para usinar furos cônicos precisos em moldes e matrizes utilizados na produção de peças automotivas, componentes plásticos e fundições metálicas.

1. Automotiva:

• Componentes de Motores: Os alargadores cônicos são usados para usinar furos cônicos em blocos de motor, cabeçotes e outros componentes, garantindo o encaixe preciso de válvulas, rolamentos e outras peças.
• Componentes de Transmissão: São utilizados para alargar furos em engrenagens, eixos e carcaças, assegurando operação suave e evitando desgaste prematuro.
• Suspensão e Direção: Aplicados na fabricação de componentes como pinos mestre, juntas esféricas e terminais de direção, onde furos cônicos precisos são fundamentais para alinhamento e funcionamento corretos.

1. Aeroespacial:

• Fabricação de Aeronaves: Utilizados na usinagem de componentes críticos como peças do trem de pouso, estruturas de asas e seções da fuselagem, onde a precisão dos furos cônicos é vital para integridade estrutural e segurança.
• Componentes de Motores: Empregados no alargamento de furos cônicos em componentes de motores a jato, garantindo o encaixe adequado de pás de turbina, rolamentos e outras peças.

1. Energia:

• Indústria de Óleo e Gás: Utilizados na usinagem de componentes para plataformas de perfuração, tubulações e outros equipamentos, garantindo encaixes precisos para válvulas, conexões e peças críticas.
• Geração de Energia: Aplicados na fabricação de componentes para usinas, como turbinas e geradores, onde furos cônicos são necessários para alinhamento e montagem precisos.

1. Indústrias Adicionais:

• Dispositivos Médicos: Usados na usinagem de furos precisos em implantes, instrumentos cirúrgicos e outros dispositivos.
• Construção: Empregados no alargamento de furos em componentes estruturais, máquinas e equipamentos utilizados na construção civil.
• Agricultura: Utilizados na fabricação de peças para máquinas e equipamentos agrícolas.
• Marcenaria: Aplicados na criação de furos cônicos para cavilhas e outros encaixes em trabalhos de madeira.

A versatilidade e a precisão dos alargadores cônicos os tornam ferramentas indispensáveis em diversos setores que exigem acabamento de furos de alta qualidade para diferentes aplicações.

Os alargadores cônicos são ferramentas versáteis utilizadas em diversas máquinas para criar ou refinar furos cônicos precisos. Aqui estão algumas das máquinas mais comuns que utilizam alargadores cônicos:

1. Centros de Usinagem CNC: Essas máquinas controladas por computador oferecem alta precisão e versatilidade, sendo ideais para o alargamento de furos cônicos em diferentes peças.
2. Tornos: Embora sejam usados principalmente para operações de torneamento, os tornos podem ser equipados com alargadores cônicos para criar ou finalizar furos cônicos em peças cilíndricas.
3. Máquinas de Perfuração: Máquinas específicas, como furadeiras radiais e furadeiras de bancada, podem ser equipadas com alargadores cônicos para operações de acabamento de furos.
4. Mandriladoras: Projetadas para ampliar furos existentes, essas máquinas podem utilizar alargadores cônicos para obter ângulos e dimensões específicas de conicidade.

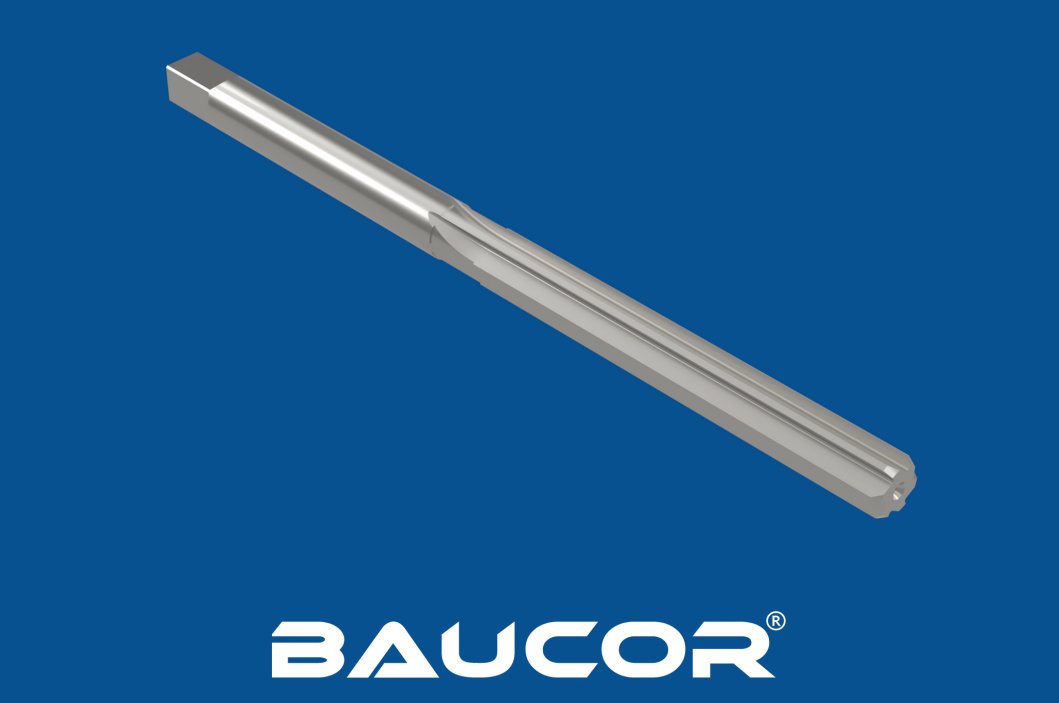

5. Máquinas Manuais (Alargadores Manuais): Em alguns casos, alargadores cônicos podem ser utilizados manualmente com ferramentas operadas à mão, especialmente em aplicações menores ou menos exigentes.

Aplicações específicas dos alargadores cônicos nessas máquinas incluem:

• Criação de alojamentos com cone Morse em porta-ferramentas, mandris de furadeira e outros componentes de máquinas (usando centros de usinagem CNC ou tornos).
• Alargamento de furos para pinos cônicos em diversos conjuntos mecânicos (utilizando máquinas de perfuração ou centros CNC).
• Usinagem de assentos cônicos para rolamentos em aplicações automotivas e industriais (com tornos ou mandriladoras).

A escolha da máquina para utilização de alargadores cônicos depende da aplicação específica, do tamanho da peça, da precisão requerida e do volume de produção.

Na Baucor, estamos empenhados em ser mais do que apenas um fornecedor de ferramentas de corte. Somos o seu parceiro dedicado na busca da excelência na maquinação. O nosso abrangente conjunto de serviços de projeto e suporte de engenharia para alargadores ajustáveis ​​é uma prova deste compromisso.

Os nossos engenheiros experientes trabalharão em estreita colaboração consigo para conceber alargadores ajustáveis ​​personalizados, adaptados às suas necessidades específicas. Analisamos meticulosamente as suas necessidades e otimizamos a geometria, os materiais e os revestimentos do alargador para garantir que oferece um desempenho e uma precisão excecionais.

Entendemos que a escolha dos materiais e revestimentos corretos é crucial. Por isso, oferecemos orientação especializada, considerando fatores como o material da peça, a tolerância, o acabamento superficial e o volume de produção para recomendar as soluções ideais.

O nosso compromisso estende-se à optimização de todo o seu processo de alargamento. Analisamos os seus procedimentos atuais, sugerindo melhorias para maximizar a eficiência, reduzir o desgaste das ferramentas e aumentar a produtividade.

A nossa equipa de suporte técnico está sempre disponível para solucionar qualquer problema que possa encontrar. Seja através da resolução de problemas no local, assistência remota ou acesso à nossa base de conhecimentos, garantimos que os seus alargadores têm sempre o melhor desempenho.

Acreditamos em capacitar os nossos clientes com conhecimento. Por isso, oferecemos programas de formação e workshops para instruir a sua equipa sobre a utilização e manutenção adequadas de alargadores ajustáveis, maximizando a sua vida útil e eficácia.

E para garantir que os seus alargadores mantêm o máximo desempenho, oferecemos serviços de calibração e reparação, minimizando o tempo de inatividade e prolongando a vida útil do seu investimento.

Na Baucor, somos mais do que um simples fabricante; somos o seu parceiro em maquinação de precisão. Com os nossos serviços abrangentes de design e suporte de engenharia, pode ter a certeza de que os seus alargadores ajustáveis ​​irão proporcionar resultados excecionais de forma consistente, aumentando a produtividade, reduzindo custos e melhorando a qualidade do seu produto.

Guias de projeto para alargadores cônicos são essenciais para garantir desempenho ideal e precisão na criação de furos cônicos. Aqui estão algumas considerações principais:

Ângulo de Conicidade:

• Conicidades Padronizadas: A maioria dos alargadores cônicos segue padrões estabelecidos como o cone Morse, cone Brown & Sharpe ou cone Jarno. Isso garante compatibilidade com ferramentas e componentes existentes.
• Conicidades Personalizadas: Em aplicações específicas, ângulos de conicidade personalizados podem ser necessários. Estes devem ser projetados considerando a função pretendida do furo, como ajuste, capacidade de carga e facilidade de montagem.

Geometria da Aresta de Corte:

• Ângulo de Ataque: O ângulo de ataque influencia a formação de cavacos e as forças de corte. Ângulos de ataque positivos são geralmente preferidos para materiais mais macios, enquanto ângulos negativos são mais adequados para materiais mais duros.
• Ângulo de Alívio: Este ângulo, localizado atrás da aresta de corte, reduz o atrito e a geração de calor durante o alargamento, aumentando assim a vida útil da ferramenta e melhorando o acabamento superficial.
• Ângulo de Chanfro: Um leve ângulo de chanfro na aresta de entrada ajuda na formação de cavacos e facilita a entrada suave no furo.

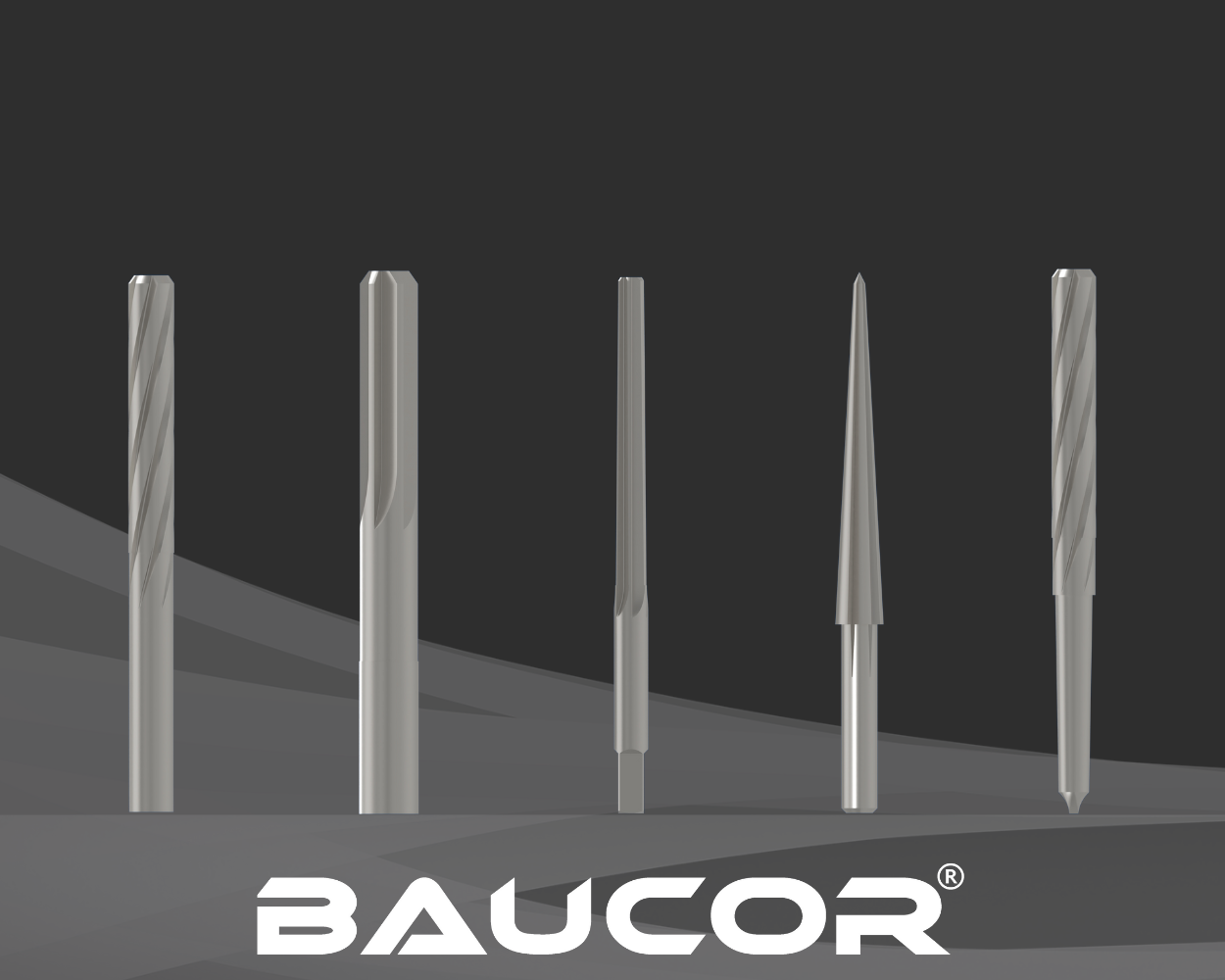

Design das Canais:

• Número de Canais: O número de canais afeta a carga de cavacos e a ação de corte. Menos canais (2-4) são adequados para operações de desbaste, enquanto mais canais (6-8) oferecem melhores capacidades de acabamento.

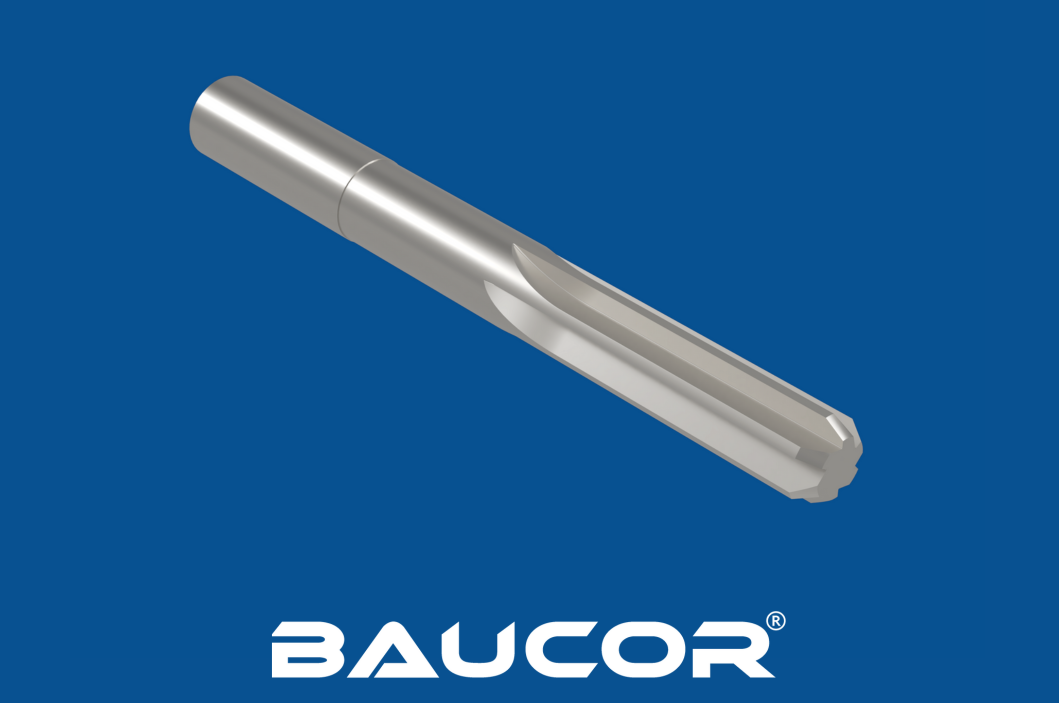

• Geometria das Canais: Canais retas são comumente usadas para furos passantes, enquanto canais helicoidais são preferidas para furos cegos para facilitar a evacuação de cavacos.

Material e Revestimento:

• Seleção de Material: O material do alargador deve ser escolhido com base no material da peça, nas tolerâncias desejadas e nas condições de corte. Materiais comuns incluem aço rápido (HSS), HSS com cobalto, HSS de metal em pó e metal duro.
• Revestimento: Revestimentos como nitreto de titânio (TiN), carbonitreto de titânio (TiCN), nitreto de titânio e alumínio (TiAlN) ou carbono tipo diamante (DLC) podem melhorar a resistência ao desgaste, reduzir o atrito e prolongar a vida útil da ferramenta.

Considerações Adicionais:

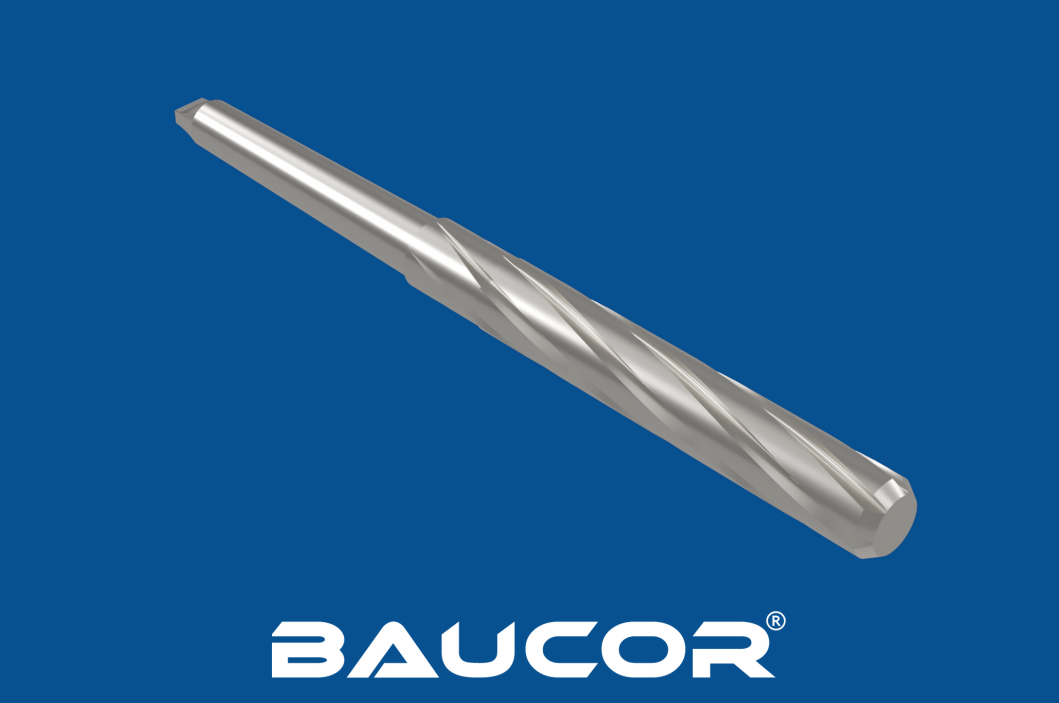

• Design da Haste: O design da haste (reta, cônica ou Weldon) depende da máquina-ferramenta e do método de fixação.
• Comprimento Total: O comprimento total deve ser adequado à profundidade do furo a ser alargado.
• Piloto: Alguns alargadores cônicos incluem um piloto para guiar a ferramenta e garantir alinhamento preciso durante a operação.

Seguindo esses guias de projeto, fabricantes como a Baucor podem criar alargadores cônicos que oferecem desempenho ideal, precisão e longa vida útil em uma ampla gama de aplicações de usinagem.
